商品の詳細:
|
| キーワード: | 13.3インチ TFT LCD ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCD サイズ: | 305.1 x 178.5 x 2.45 mm (w/o タッチ) | 接触のLCD: | 327.2 x 215.2 x 6.3 mm (タッチ付き) |
| アクティブ エリア: | 293.76 x 165.24 mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | オペレーティングテンパー: | -10℃への+60℃ |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | EDP TFT LCD ディスプレイ 13.3 インチ,13.3インチ TFT LCD ディスプレイ,EDP TFT LCD ディスプレイ |
||
13.3インチTFT液晶ディスプレイ 投影容量タッチ付き,EDP TFT液晶ディスプレイ 13.3インチFHD 1920*1080解像度製品説明
SFTO1330JD-7057A-CT TFT LCDディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した13.3インチカラーアクティブマトリックスTFT LCDモジュールである.SFTO1330JD-7057A-CT TFT LCDディスプレイモジュールは 13.3インチ横切りに測定されたアクティブエリア,フルHD解像度 (1920水平×1080垂直ピクセルアレイ).各ピクセルはRED,GREEN,このモジュールは,垂直のストライプで配置されている青い点で, 16.7M ((丸め) ((6bit+2FRC) 色と色域72%.バックライト運転のためのLEDドライバーはこのモデルに組み込まれています.
SFTO1330JD-7057A-CT TFT LCDディスプレイは,eDP (インベデッドディスプレイポート) Ver1.2インターフェースを使用して, +3 を供給することによって,16.7M 色を持つ 1920×3×1080 ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC電源電圧このSFTO1330JD-7057A-CT TFT LCDディスプレイパネルには,より鮮明で鮮明な画像を実現するために,優れた色性能のためのカラーフィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化.すべての方向に最適なビュー.バックライト駆動LEDコントローラーなし.EDP転送速度仕様: 2.7Gbps/2レーン 8ビット.
* 準備金 種類
*eDPインターフェイス
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98% と NTSC45% と互換性 (NTSC72% も利用可能)
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正
特徴:
| キーワード: | 13.3インチ TFT LCD ディスプレイ | 決議: | 1920*1080 ピクセル |
|---|---|---|---|
| LCD サイズ: | 305.1 × 178.5 × 2.45 ミリメートル (タッチなし) | タッチ付きのLCD: | 327.2 × 215.2 × 6.3mm (タッチ付き) |
| アクティブ エリア: | 293.76×165.24 ミリメートル | LCDインターフェース: | EDP |
| CTPインターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面照明: | 300 Cd/m2から1000 Cd/m2 | 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C | ディスプレイタイプ: | IPS フルビューアングル |
| 表面処理: | 霧 25%, 3H | コントラスト比: | 1000 |
| 表示色: | 16.7 M | LEDの寿命: | 301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性 | REACHとRoHSに準拠している |

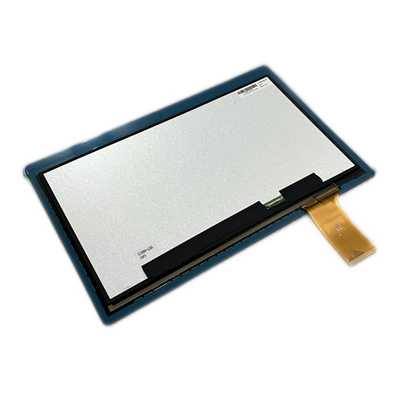

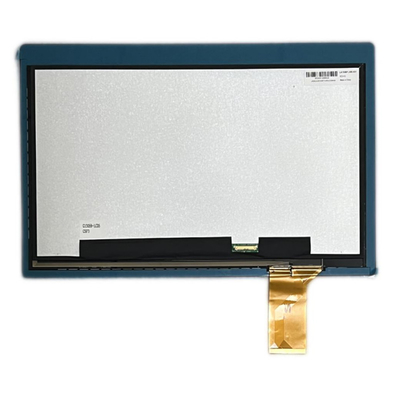

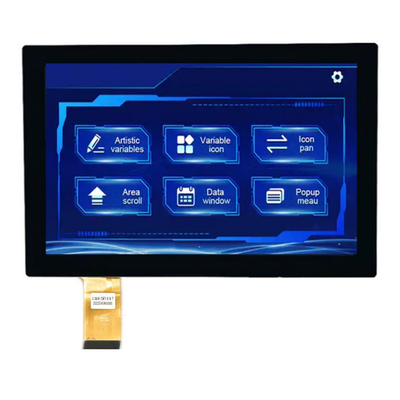

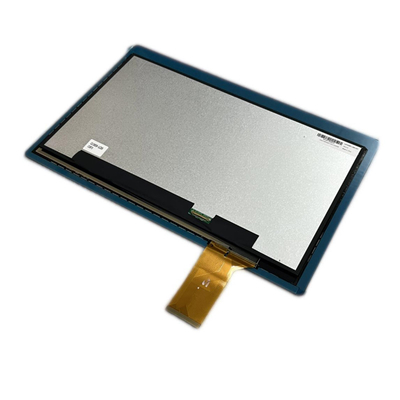

13.3インチTFT液晶ディスプレイ 投影容量触覚付き,EDP TFT液晶ディスプレイ 13.3インチFHD 1920*1080解像度製品Iマージュ
13.3インチTFT液晶ディスプレイ 投影容量タッチ付き,EDP TFT液晶ディスプレイ 13.3インチFHD 1920*1080解像度製品図面
ディスプレイピンの定義
1 NC 接続なし
2 H-GND 地面
3 LAN1_N 補完信号リンク _Lane1
4 LAN1_P True シグナルリンク _Lane1
5 H-GND 地面
6 LAN0_N 補完信号リンク _Lane0
7 LAN0_P 真の信号リンク _Lane0
8 H-GND 高速地
9 AUXP True Signal Link _Auxiliary Channel (Auxiliary Channel) アウキスリーチャンネル
10 AUXN 補完信号リンク _ 補助チャンネル
11 H-GND グラウンド
12 LCD_VCC電源 3.3V (典型)
13 LCD_VCC 電源 3.3V (典型)
14 BIST パネルの自己試験を有効にする
15 H-GND 地面
16 H-GND 地面
17 HPD HPD (ホットプラグ検出) シグナルピン
18 BL_GND 高速地上
19 BL_GND 高速地上
20 BL_GND 高速地上
21 BL_GND 高速地上
22 BL_EN バックライト オン/オフ コントロールピン
23 BL_PWM バックライト PWM ダブニング
24 NC 接続なし
25 NC 接続なし
26 BL_PWR バックライトの電源
27 BL_PWR バックライトの電源
28 BL_PWR バックライトの電源
29 BL_PWR バックライトの電源
30 NC 接続なし
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND
工場設備と証明書
予測容量 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速かつ敏感な応答とプロの信頼性が兼ね備わっています.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
連絡 ください
プロジェクトについて聞きたいです. 質問があれば, sales2@saef.com.cn に連絡してください.
