商品の詳細:
|
| キーワード: | 21.5インチ PCAP TFT ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 495.6 x 292.2 x 10.57 mm (w/o タッチ) | タッチ付きのLCD: | 526 x 324 x 15.16 mm (タッチ付き) |
| アクティブ エリア: | 476.064 ((H) x 267.786 ((V) mm | LCDインターフェース: | LVDS |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面の光: | 1000 cd/m2 | 作業温度: | -10°C から +60°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | FHD PCAP TFT ディスプレイ,LVDS PCAP TFT ディスプレイ,21.5インチ PCAP TFT ディスプレイ |
||
** データシート ダウンロード **

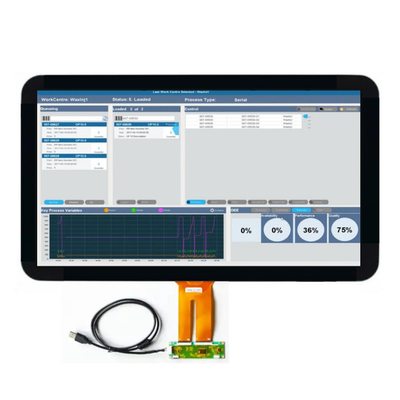

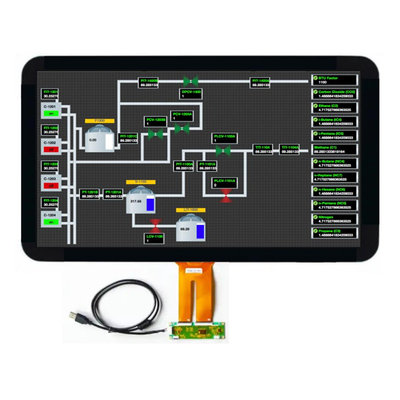

PCAP TFT ディスプレイ 21.5 インチ FHD 1920*1080 解像度,LVDS 21.5 インチ TFT LCD ディスプレイ 製品説明
SFTO2150SM-7048A3CT PCAP TFT LCDディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した21.5インチカラーアクティブマトリックスTFT LCDモジュールである.SFTO2150SMT-7048A-CT PCAP TFT LCDディスプレイモジュールは 21.5インチ斜めで測定されたアクティブエリア,フルHD解像度 (1920水平×1080垂直ピクセルアレイ).各ピクセルは,RED,GREEN,このモジュールは,垂直のストライプで配置されている青い点で, 16.7M ((丸め) ((6bit+2FRC) 色と色域72%.バックライト運転のためのLEDドライバーは,このモデルに組み込まれています.
SFTO2150SM-7048A3CT PCAP TFT ディスプレイは,デュアルチャネルLVDS,8ビットRGBデータ入力と供給+3を使用して16.7M色の 1920×3×1080ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC供給電圧このSFTO2150SM-7048A3CT TFT LCDディスプレイパネルには,より鮮明で鮮明な画像を実現するために,色フィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化視界はあらゆる方向で最適です
* 準備金 種類
* LVDS インターフェース
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98% と NTSC45% に互換性 (NTSC72% も利用可能)
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正
特徴:
| キーワード: | 21.5インチ PCAP TFT ディスプレイ | 決議: | 1920*1080 ピクセル |
|---|---|---|---|
| LCD サイズ: | 495.6 X 292.2 X 10.57 ミリメートル (触覚なし) | タッチ付きのLCD: | 526 × 324 × 15.16 mm (タッチ付き) |
| アクティブ エリア: | 476.064 ((H) X 267.786 ((V) mm | LCDインターフェース: | LVDS |
| CTPインターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面照明: | 1000 Cd/m2 | 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C | ディスプレイタイプ: | IPS フルビューアングル |
| 表面処理: | 霧 25%, 3H | コントラスト比: | 1000 |
| 表示色: | 16.7 M | LEDの寿命: | 301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性 | REACHとRoHSに準拠している |

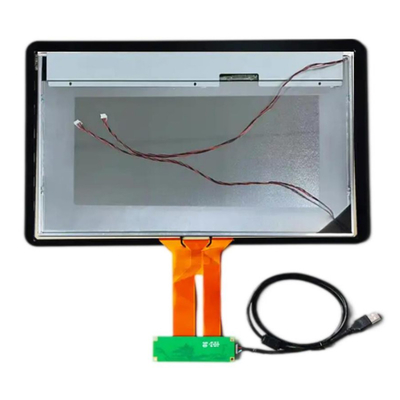

PCAP TFT ディスプレイ 21.5 インチ FHD 1920*1080 解像度,LVDS 21.5 インチ TFT LCD ディスプレイP第1節マージュ
PCAP TFT ディスプレイ 21.5 インチ FHD 1920*1080 解像度,LVDS 21.5 インチ TFT LCD ディスプレイ 製品図面
ディスプレイピンの定義
1 RxO0-負のLVDS差分データ入力 (奇数データ)
2 RxO0+ 陽性LVDS差分データ入力 (奇数データ)
3 RxO1-負のLVDS差分データ入力 (奇数データ)
4 RxO1+ 陽性LVDS差分データ入力 (奇数データ)
5 RxO2-負のLVDS差分データ入力 (奇数データ)
6 RxO2+ 陽性LVDS差分データ入力 (奇数データ)
7 GND グラウンド
8 RxOCLK-負のLVDS差分クロック入力 (奇数クロック)
9 RxOCLK+ LVDS ポジティブな差点クロック入力 (オードクロック)
10 RxO3-負のLVDS微分データ入力 (奇数データ)
11 RxO3+ 陽性LVDS差分データ入力 (奇数データ)
12 RxE0-負のLVDS差分データ入力 (偶数データ)
RxE0+ 陽性LVDS差分データ入力 (偶数データ)
GND 14 地面
15 RxE1-負のLVDS差分データ入力 (偶数データ)
16 RxE1+ LVDS 陽差データ入力 (偶数データ)
17 GND グラウンド
18 RxE2-負のLVDS差分データ入力 (偶数データ)
19 RxE2+ 陽性LVDS差分データ入力 (偶数データ)
20 RxECLK-負のLVDS差分クロック入力 (偶数クロック)
21 RxECLK+ 負のLVDS差分クロック入力 (偶数クロック)
RxE3 負のLVDS微分データ入力 (偶数データ)
23 RxE3+ LVDSの正差データ入力 (偶数データ)
GND 24 グラウンド 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC 接続がない
VDD電源入力電圧
29 VDD電源入力電圧
30 VDD電源入力電圧
PCAB USB ピンの定義
1 VBUS / VDD
2DN / D-
3 DP / D+
4 GND
工場設備と証明書
予測容量 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速かつ敏感な応答とプロの信頼性が兼ね備わります.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
