商品の詳細:
|
| キーワード: | 13.3インチ TFT LCD ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCD サイズ: | 305.1 x 178.5 x 2.45 mm (w/o タッチ) | 接触のLCD: | 327.2 x 215.2 x 6.3 mm (タッチ付き) |
| アクティブ エリア: | 293.76 x 165.24 mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | オペレーティングテンパー: | -10℃への+60℃ |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 画面の色: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 13.3インチ産業用TFTディスプレイ,13.3インチ産業用TFT液晶モニター,FHD解像度 インダストリアル TFTディスプレイ |
||

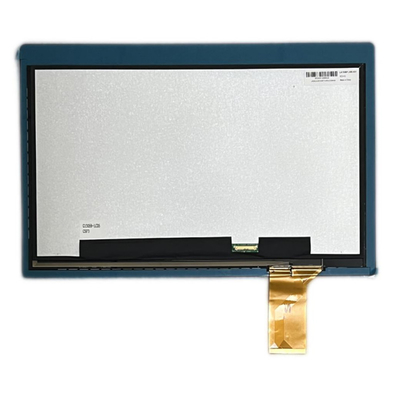

中国 産業用 TFT ディスプレイ 13.3 インチ, 13.3 インチ FHD 解像度 産業用容量感触液晶モニター 製品説明
SFTO1330JD-7057A-CT TFT LCDディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した13.3インチカラーアクティブマトリックスTFT LCDモジュールである.SFTO1330JD-7057A-CT TFT LCDディスプレイモジュールは 13.3インチ横切りに測定されたアクティブエリア,フルHD解像度 (1920水平×1080垂直ピクセルアレイ).各ピクセルはRED,GREEN,このモジュールは,垂直のストライプで配置されている青い点で, 16.7M ((丸め) ((6bit+2FRC) 色と色域72%.バックライト運転のためのLEDドライバーはこのモデルに組み込まれています.
SFTO1330JD-7057A-CT TFT LCDディスプレイは,eDP (インベデッドディスプレイポート) Ver1.2インターフェースを使用して, +3 を供給することによって,16.7M 色を持つ 1920×3×1080 ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC電源電圧このSFTO1330JD-7057A-CT TFT LCDディスプレイパネルには,より鮮明で鮮明な画像を実現するために,優れた色性能のためのカラーフィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化.すべての方向に最適なビュー.バックライト駆動LEDコントローラーなし.EDP転送速度仕様: 2.7Gbps/2レーン 8ビット.
* 準備金 種類
*eDPインターフェイス
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98%とNTSC72%に対応
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正
特徴:
| キーワード: | 13.3インチ産業用TFTディスプレイ |
| 決議: | 1920*1080 ピクセル |
| タッチ付きのLCD: | 327.2 × 215.2 × 6.3mm (タッチ付き) |
| LCDインターフェース: | EDP |
| タッチスクリーン: | CTP (投影容量タッチスクリーン) |
| LCD サイズ: | 305.1 × 178.5 × 2.45 ミリメートル (タッチなし) |
| アクティブ エリア: | 293.76×165.24 ミリメートル |
| CTPインターフェイス: | USB |
| 表面照明: | 300 Cd/m2から1000 Cd/m2 |
| 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C |
| 表面処理: | 霧 25%, 3H |
| 表示色: | 16.7 M |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| ディスプレイタイプ: | IPS フルビューアングル |
| コントラスト比: | 1000 |
| LEDの寿命: | 301000 時間 |
| 準拠性 | REACHとRoHSに準拠している |
中国産業用TFTディスプレイ 13.3インチ,13.3インチ FHD解像度 産業用容量感触LCDモニター 製品図
ディスプレイピンの定義
1 NC 接続なし
2 H-GND 地面
3 LAN1_N 補完信号リンク _Lane1
4 LAN1_P True シグナルリンク _Lane1
5 H-GND 地面
6 LAN0_N 補完信号リンク _Lane0
7 LAN0_P 真の信号リンク _Lane0
8 H-GND 高速地
9 AUXP True Signal Link _Auxiliary Channel (Auxiliary Channel) アウキスリーチャネル
10 AUXN 補完信号リンク _ 補助チャンネル
11 H-GND グラウンド
12 LCD_VCC電源 3.3V (典型)
13 LCD_VCC 電源 3.3V (典型)
14 BIST パネルの自己試験を有効にする
15 H-GND 地面
16 H-GND 地面
17 HPD HPD (ホットプラグ検出) シグナルピン
18 BL_GND 高速地上
19 BL_GND 高速地上
20 BL_GND 高速地上
21 BL_GND 高速地上
22 BL_EN バックライト オン/オフ コントロールピン
23 BL_PWM バックライト PWM ダブニング
24 NC 接続なし
25 NC 接続なし
26 BL_PWR バックライトの電源
27 BL_PWR バックライトの電源
28 BL_PWR バックライトの電源
29 BL_PWR バックライトの電源
30 NC 接続なし
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND

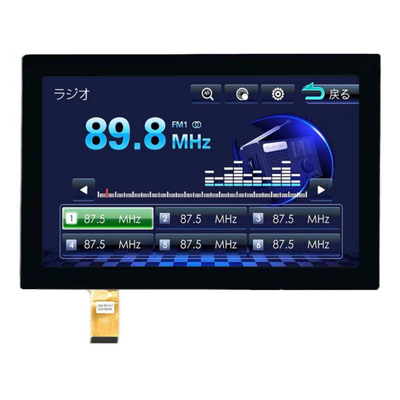

中国 産業用 TFT ディスプレイ 13.3 インチ, 13.3 インチ FHD 解像度 産業用容量感触液晶モニター 製品画像
工場設備と証明書
予測容量 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速かつ敏感な応答とプロの信頼性が兼ね備わっています.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
タッチスクリーン OCA 結合材料の導入
テクノロジーの発展とともに 電子機器の 開発も増えています 特にタッチスクリーンの 開発です光学結合の構造のための光学材料の高くなってきている透明性,光伝達率98%以上,粘着強度が高く,室温または中温で固める固化収縮が小さい特性がありますこの粘着剤は,シリコン,アクリル樹脂,不飽和ポリエステル,ポリウレタン,エポキシ樹脂など,さまざまな材料で作られる光学粘着剤と呼ばれます.
1OCAとは何か
OCA (Optically Clear Adhesive) は,光学用アクリル粘着剤を基板のない材料に変形させることで得られる,マトリックス材料のない双面接着テープです.そして上下層に放出フィルムの層をラミネートする.
2OCA の 利点
高潔度,高光伝達性,低霧度; 粘着層の厚さは均質で平らさは高い. 層化後に高い粘着力と高い結合強度; 柔らかから柔らかい,柔らかから硬い適した材料は広く適用可能である.
3OCAプロデュース会社
3Mとtesaが主要で,3Mの生産能力は長い間,主に伝統的なLCDメーカーが占めており,基本的には最先端市場を占めています.日本 の 三?? 社 と ニット デンコ 社韓国のLG Chemと韓国のSKCです
4OCRとは
OCR (Optical Clear Resin) は,光学粘着剤の一種で,粘着剤が液体状態にあるため,液体光学粘着剤,光学水粘着剤またはLOCAとしても知られています.粘着剤は色がなく透明です光学ラミネーションの分野では,従来のOCAテープと比較して,OCRは大きなサイズでユニークな利点がありますカーブされた表面,厳しい環境,その他の分野.
5OCR/LOCA の利点
1) 強い適用性があり,1つの粘着剤は様々なラミネート製品に対応できます.
2) 液体粘着剤は流動性が高く,インクの厚さに敏感ではなく,隙間を埋める機能が良い.
3) 大規模なラミネーションに適しており,ラミネート製品のサイズに制限はありません.
4) 表面層laminationや複雑な構造層laminationに適しています.
5) 高級ラミネーション出力と良好な再加工性能
6) 化学結合,結合は温度の影響が少なく,結合安定性は強い.
6OCR/LOCA 制作会社Wacker,Henkel,Momentive,DuPontなど
SAEF Technologyは,スマート・タッチ産業のための機能材料の完全なソリューションを提供することにコミットしています.触覚画面用の高感度シリコンOCR製品を開発し,カバーガラスなどのディスプレイコンポーネントの光学ラミネーションプロセスに使用していますシリコンのOCRとA/Rガラスの組み合わせは,タッチスクリーンとディスプレイパネルの間の空気層の光の損失の問題を完璧に解決します.太陽光でコントラストを400%向上させ,内外でタッチスクリーンの可視性を向上させる高感度タッチパネル用のシリコンOCRは, -50~200°Cの範囲で長時間使用できます.ディスプレイの信頼性の向上とディスプレイ製品の使用寿命の延長高感度タッチスクリーンのためのシリコンOCR/LOCAは,フレームに搭載された部品と比較して,外部の衝撃の影響も軽減し,衝撃抵抗と屈曲強度を向上させることができます.そしてタッチスクリーンの信頼性を高める液体シリコンOCRは,幅広い製品粘着厚さを可能にし,インクとコーティングの間の隙間をより良く埋め,より薄いデザインを可能にします.
