商品の詳細:
|
| 製品: | 0.5インチ OLEDディスプレイモジュール | ピクセル数: | 48×88 ピクセル |
|---|---|---|---|
| ドライバIC: | CH1115または同等 | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 奉仕 の 業 に 関する 責任 |
| パネルのサイズ: | 8.928 x 17.1 x 1.227 (ミリ) | アクティブ エリア: | 6.124 x 11.244 (ミリ) |
| ピクセルピッチ: | 0.128 x 0.128 (ミリ) | ピクセル サイズ: | 0.108 x 0.108 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C |
| 接続: | 溶接/ホットバー (カスタマイズ可能) | ピン番号: | 14ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.5インチ OLEDディスプレイモジュール,パッシブマトリックスOLEDディスプレイモジュール |
||
0.5インチ OLEDディスプレイモジュール 88x48,OELディスプレイモジュール 0.5インチ製品紹介
SFOS050XZ-7112AN OLEDディスプレイモジュールは, 88x48の解像度のCOGグラフィックディスプレイで,斜面サイズは0. 5インチである.OLEDモデルは工業用品として設計されており,競争力のある価格が優れている.. モジュールはCH1115 ICを組み込み,I2Cインターフェースをサポートする.論理用の電源電圧は2.8V,ディスプレイ用の電源電圧は9V,VDD用の稼働電流は180μA,運転義務は1/48.
SFOS050XZ-7112AN OELディスプレイモジュールは,ウェアラブルデバイス,スマートホームアプリケーションなどに適しています.このモジュールは-40°Cから80°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
| 製品: | 0.5インチ OLEDディスプレイモジュール |
| ピクセル数: | 48×88 ピクセル |
| ドライバーIC: | CH1115 または同等 |
| 表示モード: | パシブマトリックス |
| 表示色: | 単色 (白) |
| 運転義務: | 奉仕 の 業 に 関する 責任 |
| パネルのサイズ: | 8.928 × 17.1 × 1.227 (ミリ) |
| アクティブ エリア: | 6.124 × 11.244 (ミリ) |
| ピクセルピッチ: | 0.128 × 0.128 (ミリ) |
| ピクセルサイズ: | 0.108 × 0.108 (ミリ) |
| 見る方向: | すべて の 見方 |
| インターフェース: | I2C |
| 接続: | 溶接/ホットバー (カスタマイズ可能) |
| ピン番号: | 14ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |

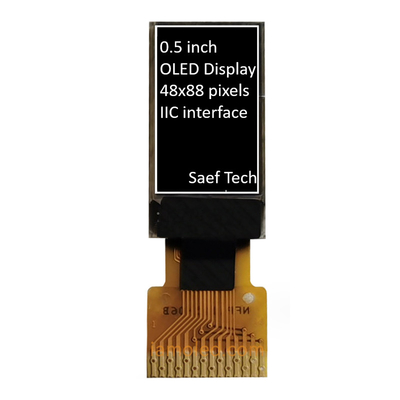

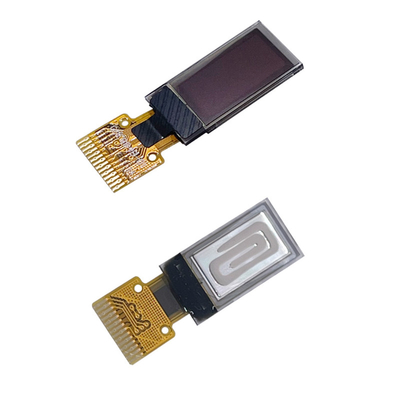

0.5インチ OLEDディスプレイモジュール 88x48ピクセル,OELディスプレイモジュール 0.5インチ Product 図
ピン定義
ピン1,C2P/ピン2,C2N/ピン3,C1P/ピン4,C1N
フライング・インバーティング・コンデンサターの正端,フライング・ブースト・コンデンサターの負端.端末の間には充電ポンプコンデンサターが必要です.変換機が使用されていないときに浮遊する必要があります..
ピン5VDD2VBAT
DC/DCコンバーター回路の電源.これはDC/DC電圧コンバーターの内部バッファの電源ピンです.コンバータを使用するときに外部源に接続する必要があります.変換器が使用されていないとき,VDDに接続する必要があります..
ピン6, VBREFNC
ピン7, VSS
論理回路の接地 これは接地ピンです.それは論理ピンの参照として機能します.それは外部接地に接続する必要があります.
ピン8, VDD1
これは電圧供給ピンで 外部の源に接続する必要があります
ピン9RES#
コントローラーとドライバのパワーリセット.このピンはリセット信号入力です.ピンが低くなると,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください.
ピン10SCL
IIC バスクロック信号. I2C バス内の情報がクロックシグマルをフォローしている場合の送信.データビットの一つの送信は,このピンの一つのクロック期間に行われます.
ピン11SDA
I2Cバスデータ信号.このピンは送信機と受信機間の通信チャンネルとして機能します.
ピン12 IREF
照明調整の電流参照.このピンはセグメント電流参照ピンです.このピンとVSSの間にはレジスタが接続されなければなりません.電流を最大12.5uAに設定します.
ピン13VCOMH
COM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです.このピンとVSSの間には電圧電容器が接続されるべきです.
ピン14, VCC
OEL パネルの電源.これはチップの最もポジティブな電圧供給ピンです.コンバータを使用するときに,このピンとVSSの間に安定電容器が接続されるべきです.変換器が使用されていないときに外部源に接続する必要があります..
注1:上記すべての電圧は,VSS=0Vの基準に基づいている.
注記2:このモジュールは,上記絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生することがあります.また,通常の操作では,このモジュールは,第3節の条件で使用することが望ましい.このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
注記3: 定義された温度範囲には偏振器は含まれていません.偏振器の最大耐える温度は80°Cでなければなりません.
注4:VPP=7.5V,Ta=25°C,50%チェッカーボード.ソフトウェアの構成は,第4.4節の初期化に従います.使用寿命の終わりは,初期明るさの50%で指定されています.高温条件での加速操作によって,平均的な室温での使用寿命が推定されます..
* VDD1 = 2.8V,VPP = 8.0V & 7.4Vで採取された光学測定.ソフトウェア構成は,セクション 4.4 初期化に従います.
外部設定
{RES=1;delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0x10; /*setting higher column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0); /*setting lower column address*/ write_i(0xB0);/*セットページアドレス*/ write_i(0x40); /*セット表示開始線*/ write_i(0x81); /*契約制御*/ write_i(0x88); /*4d*/ write_i(0x82); /* irefレジスタをセットしてISEGを調整*/ write_i(0x00); write_i(0xA1);/*セットセグメントリマップ 0xA0*/ write_i(0xA2); /*セットセグパッドハードウェア構成*/書き込み_i(0xA4); /*ディスプレイ全体をオンにする (0xA4/0xA5)*/書き込み_i(0xA6); /*正規 /逆向き*/書き込み_i(0xA8); /*複数比率*/書き込み_i(0x3F);/*duty = 1/64*/ write_i (((0xC8); /*Comスキャン方向 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*setプレチャージ期間*/ write_i(0x22);write_i (((0xdb) について; /*セットvcomh*/ write_i(0x40); write_i(0x31); /*セットポンプ7.4v */ write_i(0xad); /*セット充電ポンプ有効*/ write_i(0x8a); /*セットDC-DC有効 (0x8a=無効; 0x8b=有効) */ write_i(0xAF);/*display ON*/}void write_i(未署名文字入) {未署名文字入,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;署名されていない int j; DC=1; CS=0; da=dat; for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

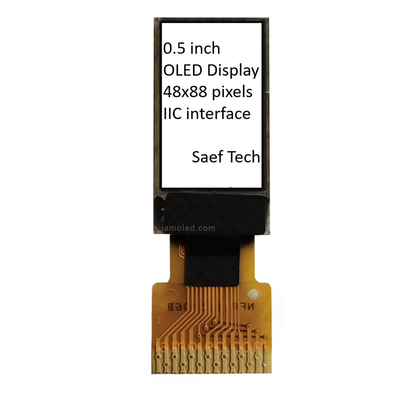

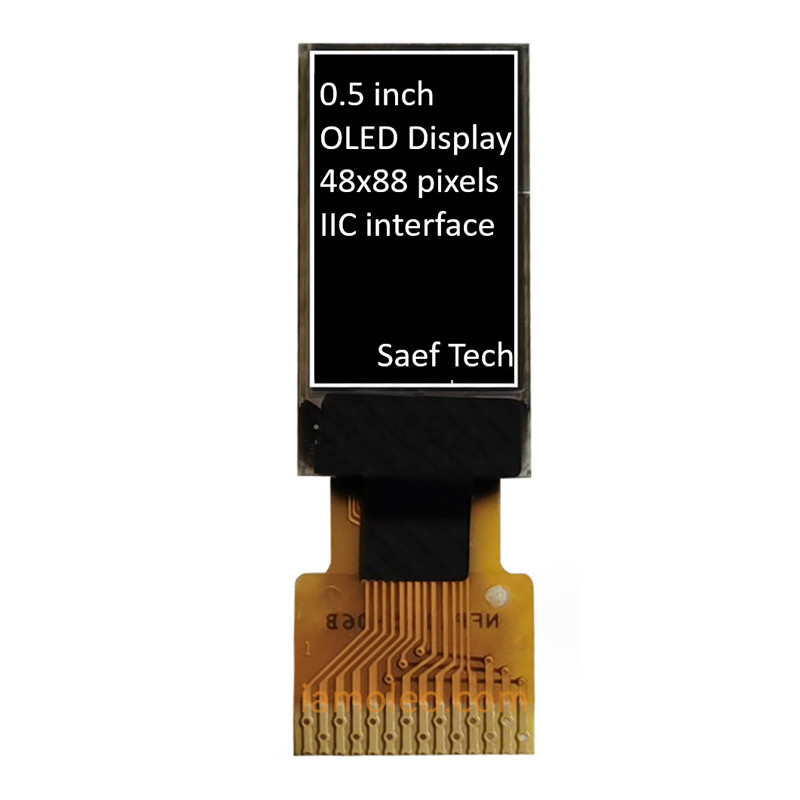

0.5インチ OLEDディスプレイモジュール 88x48ピクセル,OELディスプレイモジュール 0.5インチ製品画像
