商品の詳細:
|
| 製品: | OLEDディスプレイモジュール 0.96" | ピクセル数: | 128x64ピクセル |
|---|---|---|---|
| ドライバIC: | SSD1315または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 1/64の義務 |
| パネルのサイズ: | 24.7 x 16.6 x 1.3 (ミリ) | アクティブ エリア: | 21.74 x 11.175 (ミリ) |
| ピクセルピッチ: | 0.17 x 0.175 (ミリ) | ピクセル サイズ: | 0.15 x 0.15 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C,SPI 選択可能 |
| 接続: | 接続する | ピン番号: | 30ピン (カスタマイズ可能) |
| 作業温度: | -40C - +70C | 貯蔵温度: | -40℃～+85℃ |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.96インチOLEDの表示モジュール,oled表示128x64,SPI I2C 0.96インチ OLEDディスプレイ |
||

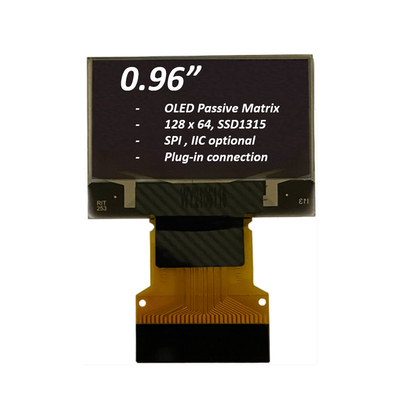

卸売価格 0.96 インチ OLEDディスプレイ モジュール 128x64 ピクセル SPI IIC インターフェイス プラグイン接続 製品紹介
SFOS096XZ-7120AP OLEDディスプレイモジュールは 128x64 解像度の COG グラフィックディスプレイで,斜面サイズは 0.96 インチ.OLEDモデルは工業用品として設計されており,競争力のある価格が優れている.. モジュールはSSD1315ICを組み込み,I2CとSPIインターフェースをサポートする.論理用の電源電圧は2.8V,ディスプレイ用の電源電圧は9V,VDD用の稼働電流は160μA,運転義務 1/64.
SFOS096XZ-7120AP OELディスプレイモジュールは,ウェアラブルデバイス,スマートホームアプリケーションなどに適しています.このモジュールは-40°Cから+70°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
| 製品: | OLEDディスプレイモジュール 0.96" |
| ピクセル数: | 128×64 ピクセル |
| ドライバーIC: | SSD1315 または同等の |
| 表示モード: | パシブマトリックス |
| 表示色: | 単色 (白) |
| 運転義務: | 奉仕 の 業 1/64 |
| アクティブ エリア: | 21.74 × 11.175 (ミリ) |
| パネルのサイズ: | 24.7 × 16.6 × 1.3 (ミリ) |
| ピクセルピッチ: | 0.17 × 0.175 (ミリ) |
| ピクセルサイズ: | 0.15 × 0.15 (ミリ) |
| インターフェース: | I2C,SPI オプション |
| 見る方向: | すべて の 見方 |
| 接続: | 接続する |
| ピン番号: | 30ピン (カスタマイズできる) |
| 動作温度: | -40C - +70C |
| 保存温度: | -40C - +85C |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |

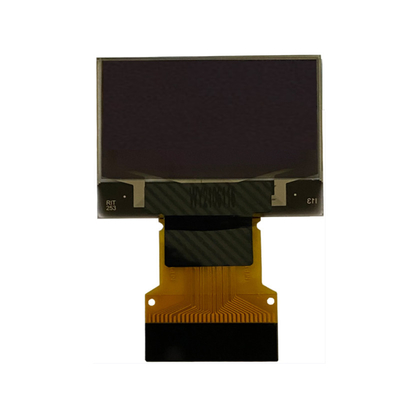

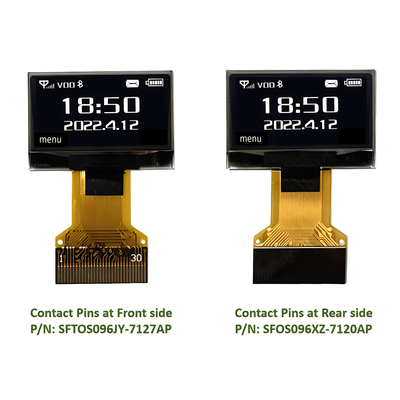

卸売価格 0.96 インチ OLEDディスプレイ モジュール 128x64 ピクセル SPI IIC インターフェイス プラグイン接続 製品図
ピン定義
ピン1,N.C. (GND)固定ピン (サポートピン) サポートピンは,機能ピンへのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部接地に接続する必要があります.
ピン2,ピン3,ピン4,ピン5フライングインバーティングコンデンサターの正端,フライングブーストコンデンサターの負端,端末の間には充電ポンプコンデンサターが必要です.変換機が使用されていないときに浮遊する必要があります..
ピン6VBATDC/DCコンバーター回路の電源 これはDC/DC電圧コンバーターの内部バッファの電源ピンです.コンバータを使用するときに外部源に接続する必要があります.変換器が使用されていないときに,VDDに接続する必要があります.
ピン7ピン12,ピン16,ピン21~25,N.C機能ピンの間のNCピンは互換性があり柔軟な設計のために予約されています.
ピン8VSS論理回路の接地 これは接地ピンです.論理ピンのための参照として機能します.外部接地に接続する必要があります.
ピン9VDDこれは電圧供給ピンです.外部源に接続する必要があります.
ピン10ピン11,BS0,BS1,通信プロトコル選択 このピンはMCUインターフェイス選択入力です
ピン13"CS#"チップ選択 このピンはチップ選択入力です.CS#が低圧されたときのみ,チップはMCU通信を有効にします.
ピン14RST#コントローラーとドライバのパワーリセット このピンはリセット信号入力です.ピンが低くなると,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください.
ピン15D/C#このピンはデータ/コマンド制御ピンです.ピンを高く引き上げると,D7~D0の入力が表示データとして扱われます.ピンを低く引き上げると,P2は表示データとして処理されます.D7~D0の入力がコマンドレジスタに転送されます.. ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SDINのデータはデータとして解釈されます. ピンを低く引っ張ると,SDINのデータはコマンドレジスタに転送されます.I2Cモードで,このピンはスレーブアドレスの選択のためのSA0として機能します.MCUインターフェース信号との詳細な関係については,タイムリング特性図を参照してください.
ピン18~Pin20,D0~D2,このピンは,MCUデータバスに接続する双方向データバスです.使用していないピンはLOWに結びつけることをお勧めします.シリアルインターフェースモードが選択された場合,D2 は,LOW に結合するか,シリアルデータ入力として D1 と結合する必要があります.: SDIN,およびD0はシリアルクロック入力:SCLKになります. I2Cモードが選択されたとき,D2,D1は一緒に結びつけられ,SDAoutとして機能し,SDAinはアプリケーションで,D0はシリアルクロック入力,SCLです.
ピン26IREF照明調整の電流参照.このピンは断片電流参照ピンです.このピンとVSSの間にレジスタが接続されなければなりません.電流を最大12.5Aに設定します.
ピン27VCOMHCOM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです.このピンとVSSの間にコンデンサターが接続されなければなりません.
ピン28VCCOEL パネルの電源.これはチップの最もポジティブな電圧供給ピンです.コンバータを使用するとき,このピンとVSSの間に安定容量が接続されなければなりません.変換器が使用されていないとき,外部源に接続する必要があります..
ピン29VLSS,アナログ回路のグラウンド これはアナロググラウンドピンです.外側からVSSに接続する必要があります.
PIN30,N.C. (GND)固定ピン (サポートピン) サポートピンは,機能ピンへのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部接地に接続する必要があります.
絶対最大格付け
オプティカル特性
* VDD1 = 2.8V,VPP = 8.0V & 7.4Vで採取された光学測定.ソフトウェア構成は,セクション 4.4 初期化に従います.
信頼性試験の内容
*上記試験に使用されたサンプルには偏振剤が含まれていません.
* 試験中に水分凝縮が観察されない.

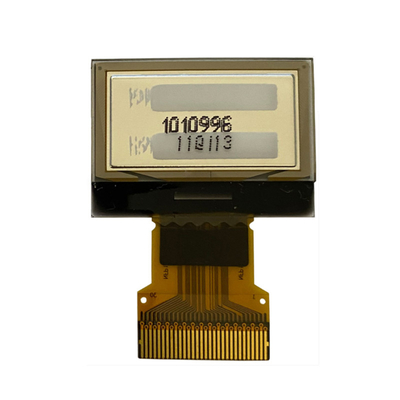

卸売価格 0.96 インチ OLED ディスプレイ モジュール 128x64 ピクセル SPI IIC インターフェイス プラグイン接続 Product イメージ
SAEF TechnologyはプロのOLEDモジュールのサプライヤーです.我々は標準のパッシブマトリックスOLED (PMOLED) /OLEDドットマトリックスディスプレイとカスタムデザインのキャラクターOLEDモジュールの幅広い範囲を提供しています.グラフィックOLEDディスプレイとOLEDディスプレイパネル機械構造には,チップオンボード (COB),チップオングラス (COG),およびTAB (Tape Automated Bonded) タイプが含まれます.お客様はSTN LCDからOLEDディスプレイへのアプリケーションを簡単にアップグレードできます.SAEF OLED モジュールは,すべての重要な利点:
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイ.SAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェースが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.42インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.42インチマイクロOLEDディスプレイ,0.49インチOLEDディスプレイ,0.5インチOLEDディスプレイ,0.54インチOLEDディスプレイ,0.66インチミニOLEDディスプレイなど.,0.69インチ OLED,0.77インチ OLEDディスプレイ,0.87インチ OLEDディスプレイモジュール0.91インチ OLEDディスプレイ,0.95インチ OLED,0.96インチ OLEDディスプレイ,1.5インチ OLEDディスプレイ,2" OLED,2.4インチ OLED,2.7インチ OLEDディスプレイ,5.5インチ OLEDディスプレイ,デザインのソリューション.
