商品の詳細:
|
| 製品: | 0.63インチ OLEDディスプレイモジュール | ピクセル数: | 120×28 ピクセル |
|---|---|---|---|
| ドライバIC: | SSD1312または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 奉仕 の 業,1/28 |
| パネルのサイズ: | 21.54 x 6.62 x 1.22 (ミリ) | アクティブ エリア: | 15.58 x 3.62 (ミリ) |
| ピクセルピッチ: | 0.13 x 0.13 (ミリ) | ピクセル サイズ: | 0.11 x 0.11 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C |
| 接続: | 溶接/ホットバー (カスタマイズ可能) | ピン番号: | 14ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 120×28 ピクセル OLEDディスプレイモジュール,0.63インチ OLEDディスプレイモジュール,モノクロム i2c OLEDディスプレイ |
||

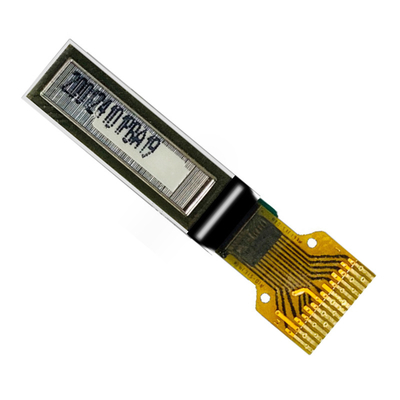

0.63インチ 120×28 ピクセル OLEDディスプレイモジュール,0.63インチ OEL マトリックスディスプレイ 製品紹介
SFOS063XZ-7114AN OLEDディスプレイモジュールは120x28解像度のCOGグラフィックディスプレイで,斜面サイズは0.63インチ.OLEDモデルは工業用品として設計されており,競争力のある価格が優れている.. モジュールはSSD1312ICを組み込み,I2Cインターフェースをサポートする.論理用の電源電圧は2.8Vで,1.65Vから3.3Vまで,ディスプレイ用の電源電圧は8Vである.VDDの稼働電流は180μA運転1/28.SFOS063XZ-7114AN OELディスプレイモジュールは,ウェアラブルデバイス,スマートホームアプリケーションなどに適しています.このモジュールは-40°Cから80°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
特徴
9この0.63インチのOLEDディスプレイは, +25°Cで10マイクロ秒の速い応答時間を持っています.
10この0.63インチモノOLED製品は明るさが高いし,この製品はコントラスト比が2000まであります.1.
11この低コストの0.63インチ OLED製品は 低電力消費で CO2排出を削減します
| 製品: | 0.63インチ OLEDディスプレイモジュール |
| ドライバーIC: | SSD1312 または同等の |
| インターフェース: | I2C |
| 表示色: | 単色 (白) |
| ピクセル数: | 120×28 ピクセル |
| 表示モード: | パシブマトリックス |
| 運転義務: | 奉仕 の 業,1/28 |
| パネルのサイズ: | 21.54 × 6.62 × 1.22 (ミリ) |
| アクティブ エリア: | 15.58 × 3.62 (ミリ) |
| ピクセルピッチ: | 0.13 × 0.13 (ミリ) |
| ピクセルサイズ: | 0.11 × 0.11 (ミリ) |
| ピン番号: | 14ピン (カスタマイズ可能) |
| 見る方向: | すべて の 見方 |
| 接続: | 溶接/ホットバー (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |
0.63インチ 120x28ピクセル OLEDディスプレイモジュール,0.63インチ OELマトリックスディスプレイ 製品図
絶対最大格付け
オプティック特性
ピン定義
ピン1,C2P/ピン2,C2N/ピン3,C1P/ピン4,C1N
フライング・インバーティング・コンデンサターの正端,フライング・ブースト・コンデンサターの負端.端末の間には充電ポンプコンデンサターが必要です.変換機が使用されていないときに浮遊する必要があります..
ピン5VDD2VBAT
DC/DCコンバーター回路の電源.これはDC/DC電圧コンバーターの内部バッファの電源ピンです.コンバータを使用するときに外部源に接続する必要があります.変換器が使用されていないとき,VDDに接続する必要があります..
ピン6, VBREFNC
ピン7, VSS
論理回路の接地 これは接地ピンです.それは論理ピンの参照として機能します.それは外部接地に接続する必要があります.
ピン8, VDD1
これは電圧供給ピンで 外部の源に接続する必要があります
ピン9RES#
コントローラーとドライバのパワーリセット.このピンはリセット信号入力です.ピンが低くなると,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください.
ピン10SCL
IIC バスクロック信号. I2C バス内の情報がクロックシグマルをフォローしている場合の送信.データビットの一つの送信は,このピンの一つのクロック期間に行われます.
ピン11SDA
I2Cバスデータ信号.このピンは送信機と受信機間の通信チャンネルとして機能します.
ピン12 IREF
照明調整の電流参照.このピンはセグメント電流参照ピンです.このピンとVSSの間にはレジスタが接続されなければなりません.電流を最大12.5uAに設定します.
ピン13VCOMH
COM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです.このピンとVSSの間には電圧電容器が接続されるべきです.
ピン14, VCC
OEL パネルの電源.これはチップの最もポジティブな電圧供給ピンです.コンバータを使用するときに,このピンとVSSの間に安定電容器が接続されるべきです.変換器が使用されていないときに外部源に接続する必要があります..

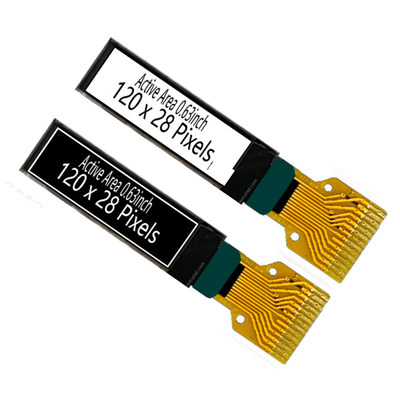

0.63インチ 120×28 ピクセル OLEDディスプレイモジュール,0.63インチ OEL マトリックスディスプレイ製品画像
