商品の詳細:
|
| 製品: | 0.66インチ OLEDディスプレイモジュール | ピクセル数: | 64×48 グラフィック |
|---|---|---|---|
| ドライバIC: | SSD1315または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 奉仕 の 業 に 関する 責任 |
| パネルのサイズ: | 16.42 x 16.9 x 1.25 (ミリ) | アクティブ エリア: | 13.42 x 10.06 (ミリ) |
| ピクセルピッチ: | 0.21 x 0.21 (mm) | ピクセル サイズ: | 0.19×0.19ミリ |
| 見る方向: | すべての視野角 | インターフェース: | パラレル,SPI,I2C |
| 接続: | 溶接/ホットバー | ピン番号: | 28ピン |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.66インチグラフィック OLEDディスプレイ,グラフィックOLEDディスプレイモジュール,64×48ピクセル OLEDディスプレイモジュール |
||
この項目について SFOS066XZ-7115AN OLEDディスプレイモジュール
SFOS066XZ-7115AN OLEDディスプレイモジュールは,様々な用途のために設計されたコンパクトで高解像度のディスプレイソリューションです.特に小さな形状要素と産業用レベルの信頼性を要求するものはこれは,その主要機能と仕様の要約です:
ディスプレイの仕様:
工業用品:
コントローラーIC:
インターフェース:
電圧と電流:
運転義務:
温度範囲:
応用:
価格:
さらに考慮すべき事項:
SFOS066XZ-7115AN OLEDディスプレイモジュールは,小型サイズ,高解像度,工業レベルの信頼性の組み合わせを必要とするアプリケーションのための汎用ディスプレイソリューションです.低電力消費と複数の通信インターフェイスのサポートにより,次世代デバイスに取り組むデザイナーやエンジニアにとって人気の選択肢となっています.
特徴
| 製品: | 0.66インチ OLEDディスプレイモジュール |
| ピクセル数: | 64×48 グラフィック |
| ドライバーIC: | SSD1315 または同等の |
| インターフェース: | パラレル,SPI,I2C |
| 表示モード: | パシブマトリックス |
| 運転義務: | 奉仕 の 業 に 関する 責任 |
| 表示色: | 単色 (白) |
| パネルのサイズ: | 16.42 × 16.9 × 1.25 (ミリ) |
| アクティブ エリア: | 13.42 × 10.06 (ミリ) |
| ピクセルピッチ: | 0.21 × 0.21 (mm) |
| ピクセルサイズ: | 0.19×0.19ミリ |
| 見る方向: | すべて の 見方 |
| ピン番号: | 28ピン |
| 接続: | 溶接/ホットバー (プラグイン 調整可能) |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |
輪郭図
ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 |
南アフリカ (GND) |
- | 保護ピン (サポートピン) |
| 2から5 |
C1P / C1N C2P / C2N |
私は |
フライング・インバーティング・コンデンサターの正端 フライング・ブースト・コンデンサターの負端 |
| 6 |
VBAT |
P |
DC/DC変換回路の電源 |
| 7 |
VSS |
P |
論理回路の基礎 |
| 8 | VDD | P | ロジックの電源 |
| 9 - 10 |
BS1 BS2 |
私は |
通信プロトコル 選択 |
| 11 |
CS# |
私は |
チップを選択 |
| 12 |
RES# |
私は |
コントローラーとドライバーの電源リセット |
| 13 |
D/C# |
私は |
データ/コマンドコントロール |
| 14 | R/W# | 私は | 読み/書く 選択または書く |
| 15 |
E/RD# |
私は |
読書/書き込み 読み込み または 読書 |
| 16 から 23 まで | D0~D7 | I/O | ホストデータ入力/出力バス |
| 24 |
IREF |
私は |
照度調整の現在の参照 |
| 25 |
VCOMH |
オー |
COM信号の出力電圧高レベル |
| 26 |
VCC |
P |
OEL パネルの電源 |
| 27 | VLSS | - | 論理回路の基礎 |
| 28 | 南アフリカ (GND) | - | 保護ピン (サポートピン) |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |||
|
亮度 (VCCは外部から供給される) |
Lbr
|
注記 5 | 80 | - | - | cd/m2 | |||
|
亮度 (内部DC/DCで生成されるVCC) |
注記 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (ホワイト) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | |||||
| ダークルームのコントラスト | - | 2000:1 | - | ||||||
| 視角 | - | 自由に | - | 程度 |
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
ディスプレイ用電源電圧 (外部から供給される) DC/DCの電源電圧 |
VCC |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
ディスプレイ用電源電圧 (内部DC/DCによって生成される) 高レベルのインプット |
VCC |
|
7.0 | 7.5 | V | |
| HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | V | |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | V | |
| VDDの稼働電流 | IDD | - | 180 | μA | ||
|
VCC (外から供給されるVCC) の稼働電流 |
ICC |
- |
- |
5 |
mA |
|
| VBAT (内部DC/DCで生成されるVCC) の稼働電流 | IBAT |
|
- |
14 |
mA |
|
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 |
10
10 |
μA | |
| VCC の スリープ モード 電流 | ICC,睡眠 | - | 2 | μA |

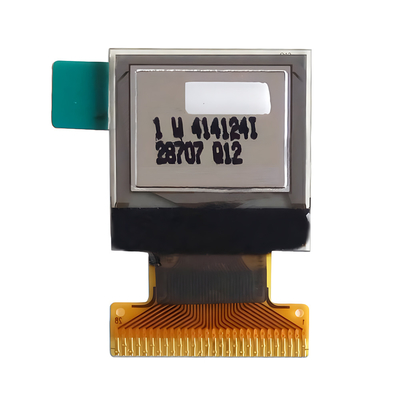

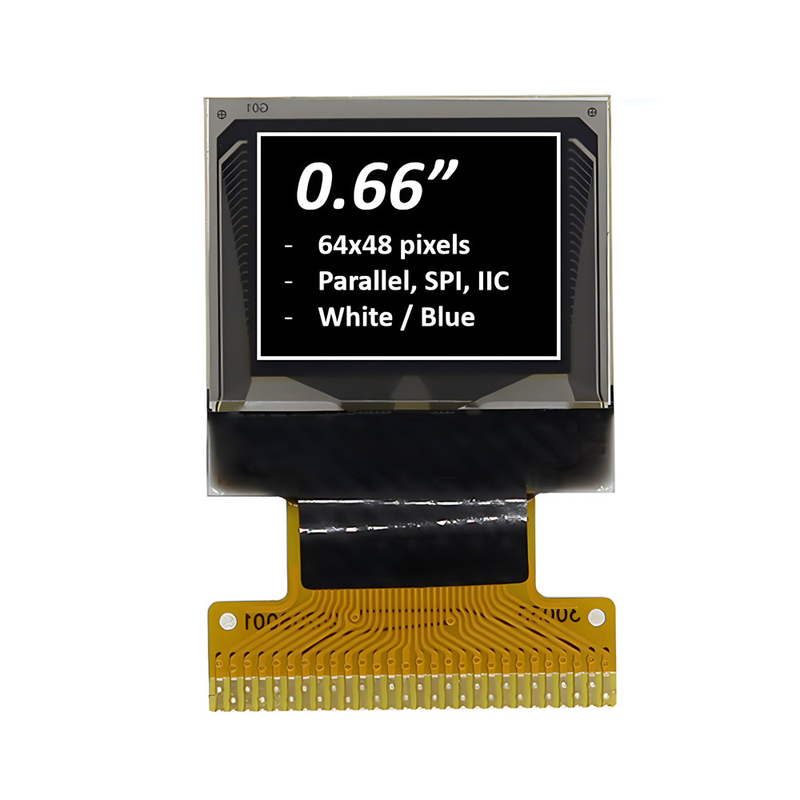

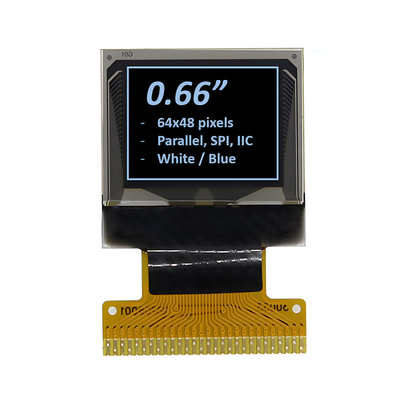

製品画像
