商品の詳細:
|
| 製品: | 1.12インチ OLEDディスプレイモジュール | ピクセル数: | 128×128ドット |
|---|---|---|---|
| ドライバーIC: | SH1107または同等の | 表示モード: | パシブマトリックス |
| 表示色: | モノ ホワイト | 運転義務: | 1/128 奉仕 の 義務 |
| パネルサイズ: | 27 x 30.1 x 1.25 (ミリ) | アクティブエリア: | 20.14 x 20.14 (ミリ) |
| ピクセルピッチ: | 0.1575 x 0.1575 (mm) | ピクセルサイズ: | 0.1375 x 0.1375 ((ミリ) |
| 視聴方向: | すべての視野角 | インタフェース: | 8ビット68xx/80xxパラレル、4線SPI、i2c |
| 繋がり: | ZIF | ピン番号: | 20のピン |
| 一生: | 50,000時間 @60cd/m2 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 1.12インチ OLEDディスプレイモジュール,128×128 OLEDディスプレイモジュール |
||
20ピン1.12インチOLEDディスプレイ 128x128ドット 40mm ZIFコネクタ製品紹介
SFOS112XZ-128128PAN OLEDディスプレイモジュールは、128x128解像度のCOGグラフィックディスプレイで、対角サイズは1.12インチです。このOLEDモデルは産業グレードとして設計されており、競争力のある価格という利点があります。このモジュールにはSH1107 ICが内蔵されており、8ビット68XX/80XXパラレル、4線SPI、I2C インターフェースをサポートしています。ロジックの供給電圧は2.8V、ディスプレイの供給電圧は12V、VDDの動作電流は55μAで、SFOS112XZ-128128PAN OELディスプレイモジュールは-40℃から+70℃の温度で動作し、保管温度範囲は-40℃から+80℃です。
特徴
10. この1.12インチOLEDディスプレイは、「+25℃で10マイクロ秒」という高速応答時間を実現しています。
10.この1.12インチモノOLED製品は高輝度で、この製品は最大2000：1のコントラスト比を持っています。
11. この低コスト1.12インチOLED製品は、消費電力を削減し、CO2排出量を削減します。
情報
| 製品: | 1.12インチOLEDディスプレイモジュール |
| ピクセル数: | 128x128ドット |
| インターフェース: | 8ビット68XX/80XXパラレル、4線SPI、I2C |
| ドライバIC: | SH1107または同等品 |
| 表示モード: | パッシブマトリックス |
| 駆動デューティ: | 1/128デューティ |
| 表示色: | モノホワイト |
| パネルサイズ: | 27 X 30.1 X 1.25 (mm) |
| 有効表示エリア: | 20.14 X 20.14 (mm) |
| ピクセルピッチ: | 0.1575 X 0.1575(mm) |
| ピクセルサイズ: | 0.1375 X 0.1375(mm) |
| 視野角: | 全視野角 |
| 接続: | ZIF |
| 寿命: | 50,000時間 @60cd/m2 |
| ピン数: | 20ピン |
| コンプライアンス: | REACH & RoHS準拠 |
20ピン1.12インチOLEDディスプレイ128x128ドット40mm ZIFコネクタ製品 図面
ピン定義
絶対最大定格
光学特性
DC特性

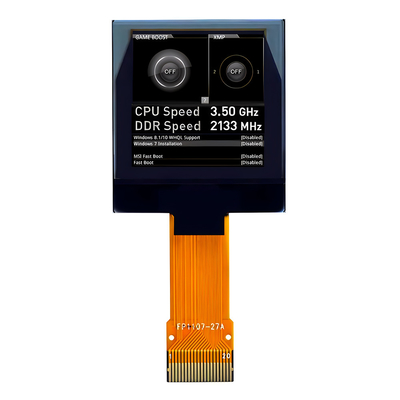

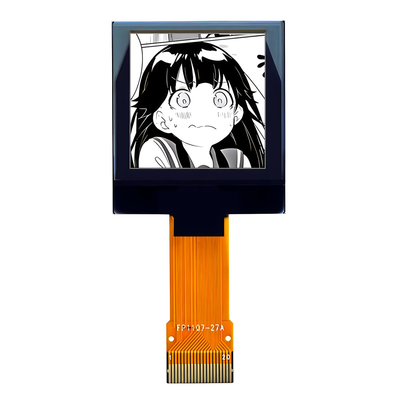

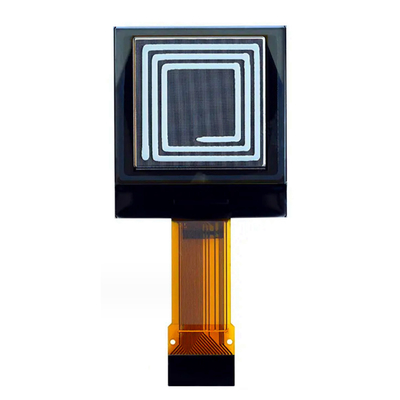

20ピン1.12インチOLEDディスプレイ128x128ドット40mm ZIFコネクタ製品 画像
