商品の詳細:
|
| 製品: | 1.54インチ PCAP TFT ディスプレイ | タッチスクリーン: | 容量タッチスクリーン |
|---|---|---|---|
| 決議: | 320x320 | 見る方向: | IPS すべての視角 |
| ドライバーIC: | ST7796S | ピン番号: | 12のピン |
| 接続: | コネクタ (OK-14GM012-04) | 表面の光: | 300 cd/m2 (ニット) |
| インターフェース: | ミピ | LEDの寿命: | 40千時間 |
| 動作温度: | -20から70 °C | 保存温度: | -30 °Cから80 °C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 320*320点 PCAP TFT ディスプレイ,容量PCAP TFTディスプレイ |
||
1.54インチ TFT LCD ディスプレイ, 1.54" PCAP TFT ディスプレイ 320*320点 製品紹介
特徴:
1この1.54インチのTFTディスプレイは,横切りに1.54インチを測り,320x320の平方解像度を持っています.
2この1.54インチPCAP TFTディスプレイは,電容性タッチスクリーン (CTP) を搭載したフルカラー TFT LCDで,CTPは IICインターフェースです.
3この1.54インチ TFT LCD モジュールは MIPI インターフェースをサポートします
4この1.54インチLCDスクリーンのモジュールサイズは 31.52x33.72x1.15mm (タッチスクリーンなし),35.7x39.5x2.3mm (タッチスクリーン付き),アクティブエリアサイズは 27.74x27.74mmです.
5この1.54インチの電容性タッチスクリーンは,ST7796Sコントローラを組み込み,論理供給電圧範囲は2.6Vから3.3Vです.
6この1.54インチのTFTタッチスクリーンは -20°Cから +70°Cの温度で動作し,貯蔵温度範囲は -30°Cから +80°Cです.
7この1.54インチ TFT LCDは,表面の明るさは 300 cd/m2です. 景観モードとして使用するか,明るさを調整したい場合は,詳細の技術サポートのために私たちと連絡してください.
8この1.54インチTFTディスプレイは12ピンのコネクタ部品番号:OK-14GM012-04を通って信号をインポートします
9.1.54インチ TFT LCDスクリーン オプション 240*240ドット解像度 モデル番号 SF-TC154B-8945B-N
製品情報:
| 製品: | 1.54インチ PCAP TFT ディスプレイ |
| 決議: | 320×320 |
| タッチスクリーン: | 容量感触画面で |
| 見る方向: | IPS すべての視角 |
| ピン番号: | 12ピン |
| ドライバーIC: | ST7796S |
| 接続: | 接続器 (OK-14GM012-04) |
| インターフェース: | MIPI |
| 表面照明: | 300 Cd/m2 (ニット) |
| LEDの寿命: | 401000 時間 |
| 動作温度: | -20〜70 °C |
| 保存温度: | -30〜80 °C |
| 準拠性 | Rohs & Reach に準拠する |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
1.54インチ TFT LCD ディスプレイ, 1.54" PCAP TFT ディスプレイ 320*320点 製品図
ピンの定義:
PIN1 GND I/O グラウンド
ピン2 CP I DSI-CLK+ 時計信号
PIN3 CN I/O DSI-CLK 時計信号
ピン4 GND I 固定
ピン5 D0P I DSI-D0+ 時計信号
ピン6 D0N I DSI-D0 時計信号
ピン7 GND I/O グラウンド
ピン8 LED+I LEDアノード
ピン9 LED-I/O LED カソード
PIN10 RESET I/O LCM リセット入力信号
Pin11 TE I 裂き効果出力
ピン12 VCC I/O L 電源 2.8V

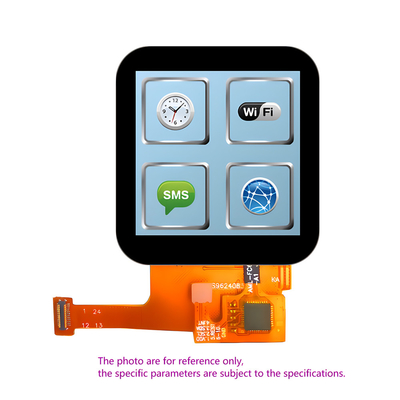

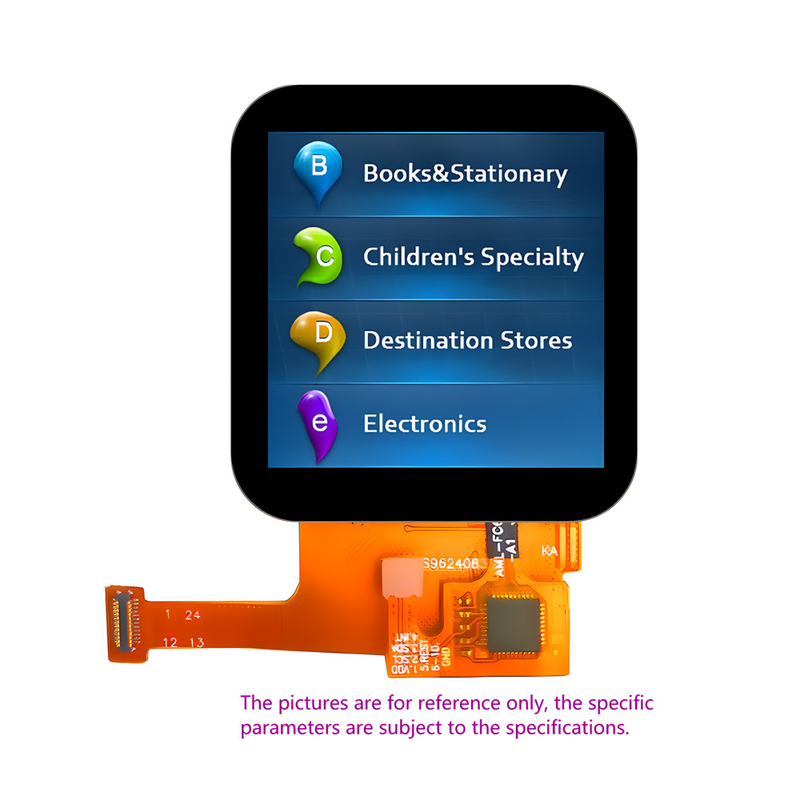

1.54インチ TFT LCD ディスプレイ, 1.54" PCAP TFT ディスプレイ 320*320 点 製品画像
工場 施設 と 証明書
予測容量 (PCAP)
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速かつ敏感な応答とプロの信頼性が兼ね備わっています.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
連絡 ください
プロジェクトについて聞きたいです. 質問があれば, sales2@saef.com.cn に連絡してください.
