商品の詳細:
|
| 製品: | 1.54インチ OLEDディスプレイ | 決議: | 128x64 点の解像度 |
|---|---|---|---|
| インターフェース: | I2C,SPI 選択可能 | 表示モード: | パッシブマトリックスディスプレイ |
| 光学: | すべての視野角 | ディム・スクリーン: | 47.0 (L) x 43.0 (W) x 13.8 (T) mm |
| アクティブ エリア: | 35.06 ((L) x 17.52 ((W) mm | ピクセルピッチ: | 0.274 x 0.274 mm |
| 運転方法: | 1/64 作業 サイクル | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1309または同等の |
| ピン番号: | 4つのヘッダーピン,7つのピンオプション | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.54インチ OLEDディスプレイモジュール,OLEDディスプレイモジュール 128*64 |
||
1.54インチ OLEDディスプレイ モジュール 128*64 ピクセル 4ピン IIC インターフェース 製品紹介
オーガニック・ライト・エミティング・ダイオード (OLED) は,より鮮明で明確な画像とより速い応答を可能にする次世代の技術です.このOLEDは1.54インチモデル SFOM154YZ4-12864WB-01 OLEDディスプレイは128 x 64点単色で出来ていますこのOLEDモジュールは軽量で,低電力消費量で,サイズも小さいので,異なるインターフェースオプションがあり,デフォルトはIICで,利用可能なオプションはIICとSPIポートです.モジュールはCOBOLEDで出来ていますPCBボードが搭載されているため,モジュールを顧客のアプリケーションに簡単に固定できるという利点があります.
SFOM154YZ4-12864WB-01 OLEDディスプレイモジュールは,当初はタッチ機能がなかったが,タッチパネルはカスタマイズ可能である.この製品は,医療分析機,メーター,センサー機器,POS端末携帯機器,モバイル注文機など
特徴
1この1.54インチミニOLEDディスプレイは 128X64の解像度と SSD1309チップセットを持っています.
2この1.54インチ OLEDディスプレイモジュールは,超低消費電力:フルスクリーン照明 0.08w.
3この4ピン OLEDディスプレイは 1.54インチで 簡単に設置するために 4つのマウントホールを備えています
4この1.54インチ 128x64 OLED製品は,I2Cタイプ,IICおよびSPIインターフェイスオプションのために設計されています.
5この1.54インチ OLED 4ピン製品は,さまざまな制御チップをサポートします. Arduino 51シリーズ,msp430シリーズ,stm32/2 CSR ICなどと完全に互換性があります.
6このI2C 1.54インチ OLED製品の電源電圧はDC 3V-5Vです
7この1.54インチOLEDディスプレイモジュールは,ドライバーICを組み込み,I2C (IIC) インターフェイスと通信することができます.
8このOLED 1.54インチ 128x64製品は MMDVM,Pi-Starと互換性があり,ラズベリー piと互換性があります.
9. この128x64 SPI OLED 1.54インチ製品は自己照明設計で,バックライトは必要ありません.ディスプレイは自己照明できます. 高コントラスト,明るい鮮やかな点,小さなフォントさえ quite可読です.
10OLEDコントローラ内に組み込まれたフォントはありません. フォント生成ソフトウェアを通じてフォントを作成できます.
製品情報
| 製品: | 1.54インチ OLEDディスプレイ |
| 決議: | 128x64 点の解像度 |
| インターフェース: | I2C,SPI オプション |
| ドライバーIC: | SSD1309 または同等の |
| オプティクス: | すべて の 見方 |
| 表示モード: | パッシブマトリックスディスプレイ |
| 概要 ディム: | 47.0(L) X 43.0(W) X 13.8(T) ミム |
| アクティブ エリア: | 35.06 ((L) X 17.52 ((W) ミム |
| ピクセルピッチ: | 0.274 × 0.274 ミリメートル |
| 運転方法: | 1/64 仕事 の サイクル |
| 動作温度: | -40°C から +70°C |
| 保存温度: | -40°C から +85°C |
| ピン番号: | 4つのヘッダーピン,7つのピン オプション |
| 準拠性 | REACHとRoHSに準拠している |
ピン定義
ピン1 GND (パワーグラウンド)
Piin2 VDD (電源モジュールの電圧3V - 5V)
PIN3 SCL (クロックライン)
PIN4 SDA (データライン)

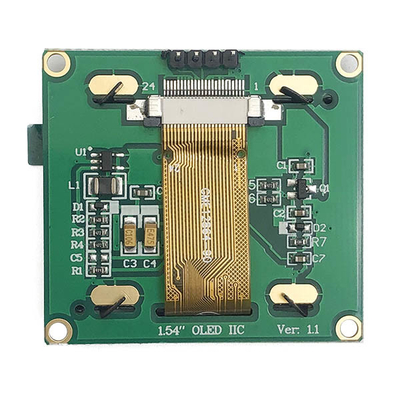

1.54インチ OLEDディスプレイ モジュール 128*64 ピクセル 4ピン IIC インターフェース 製品図

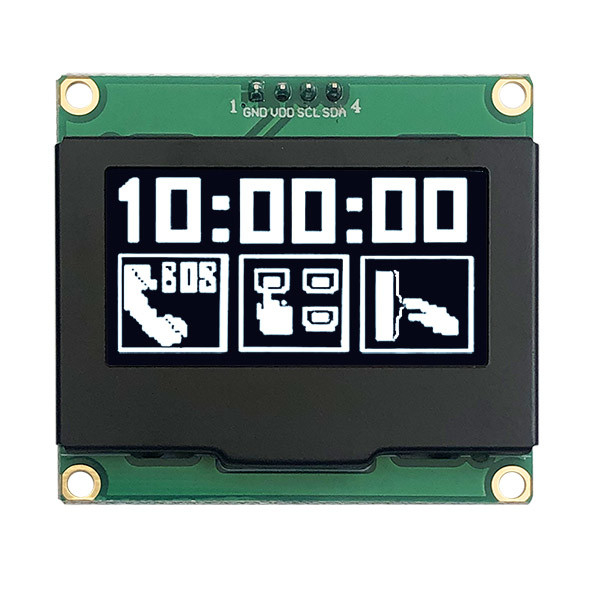

1.54インチ OLEDディスプレイ モジュール 128*64 ピクセル 4ピン IIC インターフェース 製品画像
