商品の詳細:
|
| 製品: | 5インチTFT LCDの表示 | 決議: | 720×1280ドット |
|---|---|---|---|
| インターフェース: | ミピ | タッチスクリーン: | Pキャップ |
| 見る方向: | IPS 全視角 (85/85/85/85) | PCAP 構造: | GFF |
| LCDのコントローラー: | ILI9881C | CTPコントローラ: | GT5688 |
| 保護ガラス次元: | カスタマイズ可能 | ピン番号: | 25ピン |
| 接続: | ZIF FPC | 表面の光: | 300 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 容量性TFT LCDの表示,MIPI インターフェイス 5 インチ LCD ディスプレイ,720*1280 ピクセル TFT LCD ディスプレイ |
||
5インチTFT液晶ディスプレイ,PCAP TFT 5インチ 720*1280 ピクセルディスプレイ 製品紹介
Saef Technology SF-TC500I-8725B-CT3は,対角サイズは5インチ,解像度は720x1280ピクセルであるTFTLCDモジュールである.この5インチLCDディスプレイモジュールは,ILI9881C集成回路を装備していますこの5インチLCDモニターの電源電圧 (Vdd) の範囲は2.6Vから3.3V (典型値2.8V) に及びます.この5インチモジュールの表示方向は,IPSタイプです全視角 (85/85/85/85 最大) で
SF-TC500I-8725B-CT3 TFT LCDディスプレイモジュールは,ポートレイトモードで300ニットの明るさで表示され,顧客の要求に応じて1000ニットにカスタマイズすることができます.この5インチTFTディスプレイはPCAP (投影容量) タッチパネルを装備していますGT5688 IC,I2Cインターフェース,および5点タッチ技術が搭載され,応答的でユーザーフレンドリーな体験を提供します.この5インチPCAP TFTディスプレイは, -20 °Cから+70 °Cの温度で動作することができます; 保存温度は -30 °C~+80 °Cです.この5インチTFT液晶ディスプレイは,屋内でも屋外でも使用されていても,さまざまなディスプレイ要件を満たします.工業機器に適した多機能で高性能なソリューションですスキャナー,家庭自動化,アクセス制御システム,モニタリング機器,分析機,セキュリティシステム,庭園灌水システム,そして幅広いアプリケーション.
一般情報
| 製品: | 5インチ TFT LCD ディスプレイ |
| 決議: | 720×1280点 |
| インターフェース: | MIPI |
| 見る方向: | IPS 全視角 (85/85/85/85) |
| タッチスクリーン: | PCAP |
| PCAP 構造: | GFF |
| CTPコントローラ: | GT5688 |
| LCDコントローラ: | ILI9881C |
| 蓋のガラスの寸法: | カスタマイズ可能 |
| 接続: | ZIF FPC |
| ピン番号: | 25ピン |
| 表面照明: | 300 Cd/m2 (ニット) |
| LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している |
5 インチ容量型 TFT LCD ディスプレイ,PCAP TFT 5 インチ 720*1280 ピクセル ディスプレイ 製品図
DC 特性
注: 以上の電圧はモジュールに損傷を与える可能性があります.すべての電圧はVSS=0Vに対して指定されています.
バックライト 電気光学特性
1均一性 = Min/Max * 100%
2.LEDの寿命は,次のように定義される:最終的な明るさは,元の明るさの70%である.測定方法: (X*Y:光面)
オプティカル特性
測定条件:1. 周囲を測定する:暗室; 2.環境温度: 25±2°C; 3.30分.温める時間.
TFT LCD ピンの定義
ピン1,LEDA LEDアノード
ピン2,LEDK LED カソード
ピン3 VCC電源 2.8V
ピン4,IOVCC 電源 1.8V/2.8V 電圧
ピン5 GND パワーグラウンド
ピン6,CLKP DSI-CLK+ 時計信号
ピン7,CLKN DSI-CLK 時計信号
ピン8 GND パワーグラウンド
PIN9,D0N DSI-D0-データ信号
PIN10,D0P DSI-D0+ データ信号
ピン11,GND パワーグラウンド
ピン12,D1N DSI-D1 データ信号
PIN13,D1P DSI-D1+ データ信号
ピン14 GND パワーグラウンド
PIN15,D2N NC DSI-D2 データ信号
PIN16,D2P NC DSI-D2+ データ信号
ピン17 GND パワーグラウンド
ピン18,D3N NC DSI-D2 データ信号
PIN19,D3P NC DSI-D2+ データ信号
ピン20 GND パワーグラウンド
ピン21,TE 電源2.8V
PIN22,LCD_ID LCD_ID
ピン23,RESET 登録 ピンを選択
ピン24 GND パワーグラウンド
ピン25 GND パワーグラウンド
CTP ピンの定義
ピン1 GND
ピン2,SDA - 2.8V
ピン3,SCL - 2.8V
ピン4 VDD 3.3V
ピン5 INT
ピン6,RST

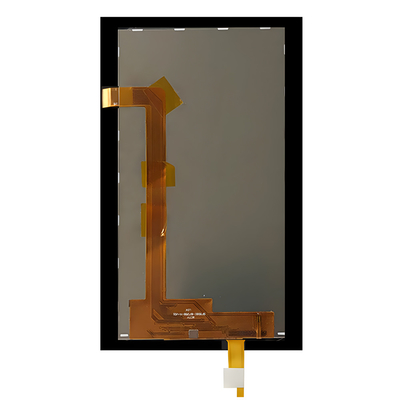

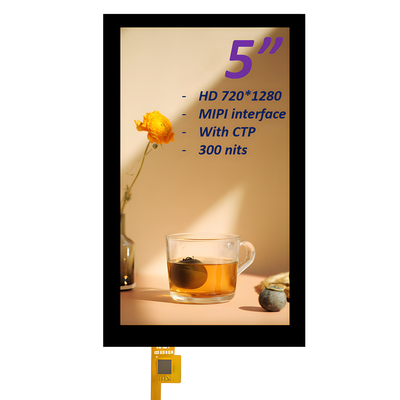

5 インチ容量型 TFT LCD ディスプレイ,PCAP TFT 5 インチ 720*1280 ピクセルディスプレイ 製品画像
