商品の詳細:
|
| 製品: | 0.87インチ OLEDディスプレイモジュール | ピクセル数: | 128×32 ピクセル |
|---|---|---|---|
| ドライバIC: | SSD1316または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 3/32 義務 |
| パネルのサイズ: | 29 x 8.8 x 1.22 (ミリ) | アクティブ エリア: | 22.38 x 5.58 (ミリ) |
| ピクセルピッチ: | 0.175 x 0.175 (ミリ) | ピクセル サイズ: | 0.155 x 0.155 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C |
| 接続: | ZIF FPC | ピン番号: | 15ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | スリム OLED ディスプレイ モジュール,128×32 ピクセル OLEDディスプレイモジュール,I2C インターフェース 小型 OLED パネル |
||
0.87インチ スリム OLED ディスプレイ モジュール 128x32 ピクセル I2C インターフェース 白色 青色 テキスト 製品紹介
商品の速報
¥0.87インチ OLED
タイプ: グラフィック
構造:COG
¥128 x 32点マトリックス
│IC:SSD1316
3V 電源
税金1/32
インターフェイス:I2C
画面の色: 白 / 青
接続:ZIF FPC
記述
SFOS087DY-7139AP OLEDディスプレイモジュールは,解像度128x32のCOGグラフィックディスプレイで,斜面サイズは0.87インチである.OLEDモデルは工業用品として設計されており,細いサイズと競争力のある価格の優位性があります.. モジュールはSSD1316ICと組み込まれ,I2Cインターフェースをサポートする.論理用の電圧は2.8V,ディスプレイ用の電圧は9V,VDD用の稼働電流は180μA,運転義務は1/32.
SFOS087DY-7139AP OELディスプレイモジュールは,-40°Cから+80°Cの温度で動作し,貯蔵温度が-40°Cから+85°Cの範囲で,ウェアラブルデバイスに適しています.スマートホームアプリケーションなど.
製品情報
| 製品: | 0.87インチ OLEDディスプレイモジュール |
| ピクセル数: | 128×32 ピクセル |
| インターフェース: | I2C |
| ドライバーIC: | SSD1316 または同等の |
| ピン番号: | 15ピン (カスタマイズできる) |
| 表示モード: | パシブマトリックス |
| 表示色: | 単色 (白) |
| 運転義務: | 3/32 義務 |
| パネルのサイズ: | 29 × 8.8 × 1.22 (ミリ) |
| アクティブ エリア: | 22.38×5.58 (ミリ) |
| ピクセルピッチ: | 0.175 × 0.175 (ミリ) |
| ピクセルサイズ: | 0.155 × 0.155 (ミリ) |
| 見る方向: | すべて の 見方 |
| 接続: | ZIF FPC |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |
特徴
10この0.87インチのOLEDディスプレイは, +25°Cで"マイクロ秒"の速い応答時間を持っています.
10この0.87インチモノOLED製品は明るさが高いし,この製品はコントラスト比が2000まであります.1.
11この低コストの0.87インチ OLED製品は 低電力消費で CO2排出を削減します

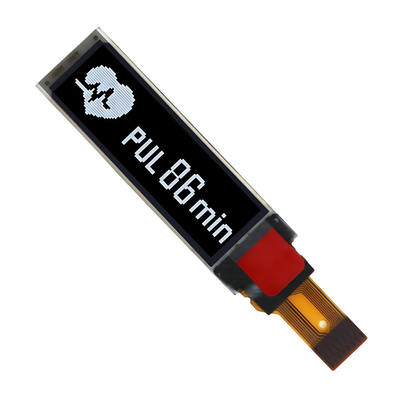

0.87インチ スリム OLED ディスプレイ モジュール 128x32 ピクセル I2C インターフェース 白/青のテキスト 製品図
ピン定義
ピン1,C2N/ピン2,C2P/ピン3,C1P/ピン4,C1N
フライングインバーティングコンデンサターの正端,フライングブーストコンデンサターの負端.端末の間には充電ポンプコンデンサターが必要です.変換機が使用されていないときに浮遊する必要があります..
ピン5 VDD2 VBAT
DC/DCコンバーター回路の電源.これはDC/DC電圧コンバーターの内部バッファの電源ピンです.コンバータを使用するときに外部源に接続する必要があります.変換器が使用されていないとき,VDDに接続する必要があります..
ピン6 VSS
論理回路の接地 これは接地ピンです.それは論理ピンの参照として機能します.それは外部接地に接続する必要があります.
ピン7 VDD
これは電圧供給ピンで 外部の源に接続する必要があります
ピン8 CS#
ピン9 RES#
コントローラーとドライバのパワーリセット.このピンはリセット信号入力です.ピンが低くなると,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください.
ピン10,D/C
ピン11,SCLK
IIC バスクロック信号. I2C バス内の情報がクロックシグマルをフォローしている場合の送信.データビットの一つの送信は,このピンの一つのクロック期間に行われます.
ピン12 SDA
I2Cバスデータ信号.このピンは送信機と受信機間の通信チャンネルとして機能します.
ピン13 IREF
照明調整の電流参照.このピンはセグメント電流参照ピンです.このピンとVSSの間にはレジスタが接続されなければなりません.電流を最大12.5uAに設定します.
ピン14 VCOMH
COM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです.このピンとVSSの間には電圧電容器が接続されるべきです.
ピン15 VCC
OEL パネルの電源.これはチップの最もポジティブな電圧供給ピンです.コンバータを使用するときに,このピンとVSSの間に安定電容器が接続されるべきです.変換器が使用されていないときに外部源に接続する必要があります..
絶対最大格付け
注1:上記すべての電圧は,VSS=0Vの基準に基づいている.
注記2:このモジュールは,上記絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生することがあります.また,通常の操作では,このモジュールは,第3節の条件で使用することが望ましい.このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
注記3: 定義された温度範囲には偏振器は含まれていません.偏振器の最大耐える温度は80°Cでなければなりません.
注4:VPP=7.5V,Ta=25°C,50%チェッカーボード.ソフトウェアの構成は,第4.4節の初期化に従います.使用寿命の終わりは,初期明るさの50%で指定されています.高温条件での加速操作によって,平均的な室温での使用寿命が推定されます..
オプティカル特性
* VDD1 = 2.8V,VPP = 8.0V & 7.4Vで採取された光学測定.ソフトウェア構成は,セクション 4.4 初期化に従います.

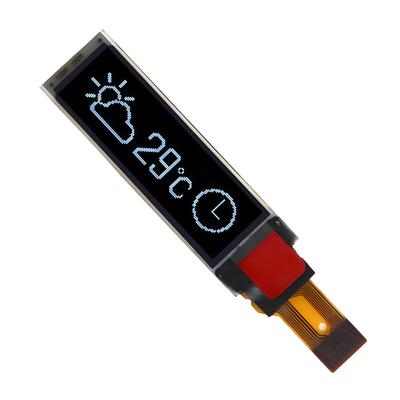

0.87インチ スリム OLED ディスプレイ モジュール 128x32 ピクセル I2C インターフェース 白/青のテキスト 製品画像
