商品の詳細:
|
| 製品: | 0.96インチ OLEDディスプレイ | 決議: | 128x64ピクセル |
|---|---|---|---|
| 色を表示する: | 黄色+青 | 構造: | COG + PCB |
| インターフェース: | I2C ((IIC) | 見る方向: | すべての視角 (85/85/85/85) |
| ディム・スクリーン: | 24.7 × 27 × 3.6 mm | 接続: | ヘッダー・ピン |
| ピン番号: | 4ピン (7ピンオプション) | 作業温度: | -40°Cから+85°C |
| 生涯: | 50,000時間 @ 60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x64 OLEDの表示モジュール,0.96インチOLEDの表示モジュール,黄色 青色 OLED ディスプレイ モジュール |
||
0.96インチ OLED モジュール 128x64 ピクセル I2C インターフェイス 4 ヘッダーピン 黄色+青色 製品紹介
製品Qickレビュー
モデル番号:SFOM096YZ4-12864WB-02
タイプ: グラフィック
構造:COG+PCB
サイズ:0.96インチ
¥128 x 64点マトリックス
◎IC:SSD1306 / SSD1315
3V/5V 電源
¥1/64税
インターフェイス:I2C
4ピンのOLEDディスプレイ
表示色: 白 / 黄色 / 天空青
製品説明
SFOM096YZ4-12864WB-02 4ピン OLEDディスプレイモジュールは,PCBボードを搭載した対角サイズ0.96インチのCOG OLEDディスプレイである.このバージョンのOLEDディスプレイは128x64ピクセルで構成されている.SFOM096YZ4-12864WB-02モジュールは,SSD1306 / SSD1315ICと組み込まれています, I2Cインターフェースのみ,VCC 3V / 5V,I/Oレベル 5V から 3V,変換回路,1/64 デューティサイクルで通信する.SFOM096YZ4-12864WB-01モジュールは,PCBの輪郭サイズが24.7x27x3である.6mm 搭載孔とモジュールに4本の金属ピン.
この0.96インチ OLEDモジュールは スマート制御,産業制御,スマートホームアプリケーション,医療機器などに適していますSFOM096YZ4-12864WB-02モジュールは,-40°Cから+85°Cの温度で動作することができます.保存温度は-40°Cから85°Cまで.
製品の特徴
| 製品: | 0.96インチ OLEDディスプレイ |
| 表示色: | 黄色+青 |
| 決議: | 128×64 ピクセル |
| インターフェース: | I2C ((IIC) |
| 概要 ディム: | 24.7 × 27 × 3.6 ミリ |
| ピン番号: | 4ピン (7ピンオプション) |
| 寿命: | 50,000時間 @ 60cd/m2 |
| 構造: | COG + PCB |
| 見る方向: | すべての視角 (85/85/85/85) |
| 接続: | ヘッダー・ピン |
| 動作温度: | -40°C から +85°C |
| 準拠性 | REACHとRoHSに準拠している |

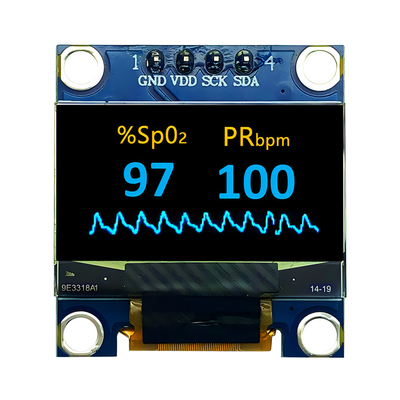

0.96インチ OLED モジュール 128x64 ピクセル I2C インターフェイス 4 ヘッダーピン 黄色+青色 製品図
ピン定義
ロージック回路のGNDGroundPin1 これはロージックピンで ロージックに接続されている必要があります
これは電圧供給のピンです. ソースに接続する必要があります.
このシリアルクロック入力SCL
このシリアルデータ入力SDA

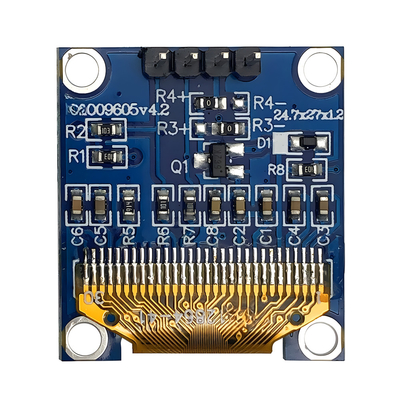

0.96インチ OLED モジュール 128x64 ピクセル I2C インターフェイス 4 ヘッダーピン 黄色+青色 製品画像
