商品の詳細:
|
| 製品: | 0.96インチグラフィック OLED | 決議: | 128X64 |
|---|---|---|---|
| 色: | 黄色+青 (二色) | 光学: | すべての視野角 |
| モジュールのサイズ: | 24.74*16.9*1.42 (ミリ) | ガラス: | OLED |
| コントローラー: | SSD1315 | 動作温度: | -40°Cから+80°C |
| ピン番号: | 30ピン | インターフェース: | 6800/8080平行,4ワイヤのSPIとI2C |
| 寿命: | 50千時間 | 亮度: | 180 ニット |
| コントラスト比: | 20,000: 1 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 双色薄 OLED ディスプレイ,SPI インターフェース 薄い OLED ディスプレイ,SPI インターフェース 薄い OLED ディスプレイ |
||
0.96インチ薄 OLEDディスプレイ 双色 黄色+青 SPI インターフェイス 製品紹介
商品の速報
モデル番号 SFOS096JY-7149AN
薄いOLEDディスプレイ
¥0.96インチ OLEDディスプレイ,OLED 0.96インチ
ウェアラブルデバイスに適しています
タイプ: グラフィック
構造:COG
¥128 x 64点マトリックス
│IC:SSD1315
3V 電源
¥1/64税
インターフェース: 6800,8080,SPI,I2C
画面の色: 双色 黄色+青
記述
SAEFはLow COST 0.96インチ薄型OLEDディスプレイSFOS096JY-7149ANモデルをリリースした.このモデルは128x64ピクセルで出来ており,斜面サイズは0.96インチのみである.新しいバージョンは薄型0.96インチである.96インチ OLEDディスプレイも SSD1315ドライバーIC内蔵■6800/8080 8ビット並行とI2C/SPIインターフェイスで通信する.より薄いOLEDパネルを採用することは,新しいプロジェクトにとって新しい傾向です.新しいデザインプロジェクトのために,より薄いSFOS096JY-7149ANを選択することを顧客にお勧めします.SFOS096JY-7149ANモジュールは,内部充電ポンプ供給と外部VCC供給をサポートします.
製品情報
| 製品: | 0.96インチグラフィック OLED |
| 決議: | 128×64 |
| 色: | 黄色+青 (二色) |
| モジュールサイズ: | 24.74*16.9*1.42 (ミリ) |
| コントロール: | SSD1315 |
| ピン番号: | 30ピン |
| 寿命: | 501000 時間 |
| コントラスト比: | 20,000: 1 |
| オプティクス: | すべて の 見方 |
| ガラス: | OLED |
| 動作温度: | -40°C から +80°C |
| インターフェース: | 6800/8080 パラレル,4ワイヤーSPI,そしてI2C |
| 照明: | 180 ニット |
| 準拠性 | REACHとRoHSに準拠している |

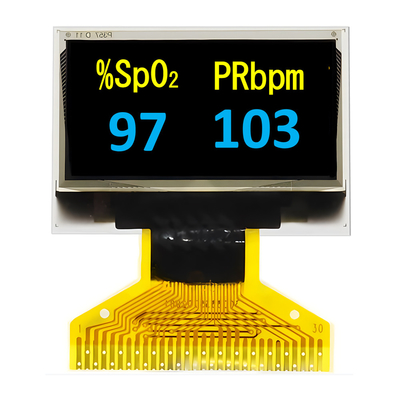

0.96インチ薄 OLED ディスプレイ 双色 黄色+青 SPI インターフェース 製品図
ピン定義
| 違う 違う | シンボル | 機能 |
|---|---|---|
| 1 | 南アフリカ (GND) | 保護ピン (サポートピン) サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは外部接地に接続する必要があります. |
| 2 | C2P | フライング・インバーティング・コンデンサターの正端 フライング・ブースト・コンデンサターの負端 端末の間には充電ポンプコンデンサターが必要です変換機が使用されていないときに浮遊する必要があります.. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | DC/DC変換回路の電源 これはDC/DC電圧変換器の内部バッファの電源ピンです.変換器を使用するときに外部源に接続する必要があります.変換器が使用されていないときに,VDDに接続する必要があります. |
| 7 | NC | NC |
| 8 | VSS | 論理回路の基礎 これは接地ピンで 論理ピンの参照として機能します 外部接地に接続する必要があります |
| 9 | VDD | 論理 の 電力 供給 これは電圧供給ピンです.外部源に接続する必要があります. |
| 10 | BS0 | 通信プロトコル 選択 このピンは MCU インターフェースの選択入力です. 次の表: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | チップを選択 このピンはチップ選択入力である.CS#が低圧されたときのみ,チップはMCU通信を有効にする. |
| 14 | RES# | コントローラーとドライバーの電源リセット このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます. |
| 15 | D/C# | データ/コマンドコントロール このピンはデータ/コマンド制御ピンです.ピンを高く引っ張ると,D7~D0の入力が表示データとして処理されます. ピンが低く引っ張ると,D7~D0の入力がコマンドレジスタに移されます.MCUインターフェース信号との詳細な関係については,タイムリング特性図を参照してください. ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SDINのデータはデータとして処理されます. ピンを低く引っ張ると,SDINのデータはコマンドレジスタに移されます.I2Cモードで,このピンはスレーブアドレスの選択のためのSA0として機能します. |
| 16 | R/W# | 読み/書く 選択または書く このピンはMCUインターフェイス入力である.68XXシリーズマイクロプロセッサに接続するときは,このピンが読み書き (R/W#) 選択入力として使用される.このピンを読み取りモードの"High"に引っ張って書き込みモードの"Low"に引っ張ります. 80XX インターフェースモードが選択されたとき,このピンは Write (WR#) 入力になります.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ書き込み操作が開始されます. |
| 17 | E/RD# | 読書/書き込み 読み込み または 読書 このピンはMCUインターフェース入力である.68XXシリーズマイクロプロセッサに接続するときは,このピンはEnable (E) 信号として使用される.このピンが高く引っ張られ,CS#が低く引っ張られると読み書き操作が開始されます. 80XXマイクロプロセッサに接続すると,このピンが読み込み (RD#) 信号を受け取ります.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ読み込み操作が開始されます. |
| 18~25歳 | D0~D7 | ホストデータ入力/出力バス このピンは,マイクロプロセッサのデータバスに接続される 8 ビットバイダイレクトデータバスです. シリアルモードが選択されたとき,D1はシリアルデータ入力SDINであり,D0はシリアルクロック入力SCLKになります. I2C モードが選択されたとき,D2とD1は一緒に疲れており,アプリケーションでSDAoutとSDAinとして機能し,D0はシリアルクロック入力SCLです. |
| 26 | IREF | 照度調整の現在の参照 このピンはセグメント電流参照ピンである.このピンとVSSの間にレジスタが接続されるべきである.電流を12.5μA以下に設定する. |
| 27 | VCOMH | COM信号の出力電圧高レベル このピンは,COM信号の高出力レベルの電圧出力の入力ピンです.このピンの間にコンデンサターが接続されなければなりません. |
| 28 | VCC | OEL パネルの電源 これはチップの最もポジティブな電圧供給ピンである.コンバータを使用するとき,このピンとVSSの間に安定容器が接続されるべきである.変換器を使用していないときに外部源に接続する必要があります.. |
| 29 | VLSS | アナログ回路の基礎 これはアナログの固定ピンで 外部から VSS に接続されてる |
| 30 | NC (GND) |
保護ピン (サポートピン) サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは外部接地に接続する必要があります. |

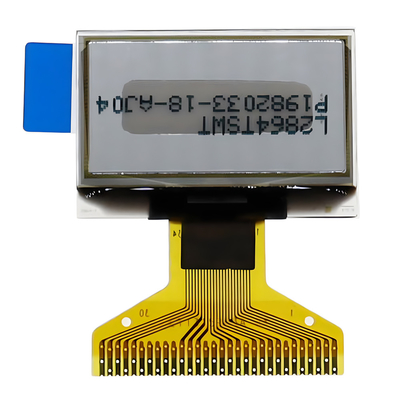

0.96インチ 薄い OLED ディスプレイ 双色 黄色+青 SPI インターフェース 製品画像
