商品の詳細:
|
| 製品: | 0.49インチ IIC OLED 4 ヘッダーピン | ピクセル数: | 64×32 グラフィック |
|---|---|---|---|
| ドライバIC: | SSD1315または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 3/32 義務 |
| モジュールのサイズ: | 15 × 15 × 2.42 (ミリ) | アクティブ エリア: | 11.18 x 5.58 (ミリ) |
| ピクセルピッチ: | 0.175 x 0.175 (ミリ) | ピクセル サイズ: | 0.155 x 0.155 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C |
| 接続: | ヘッダーピン | ピン番号: | 4つのピン |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.49インチグラフィック OLEDディスプレイ,SSD1315 グラフィック OLED ディスプレイ,I2CグラフィックOLEDディスプレイ |
||
グラフィック OLED 0.49 インチ 4 ヘッダーピン SSD1315 サポート I2C インターフェース 製品紹介
商品の速報
モデル番号 SFOM049JY-6432WB
サイズ:0.49インチ
タイプ: グラフィック
構造:COG+PCB
64×32 ドットマトリックス
◎IC:SSD1315 または同等の
3V 電源
税金1/32
インターフェイス:I2C
表示色: ホワイト/イエロー
記述
SFOM049JY-6432WBは,0.49インチのグラフィックOLEDディスプレイで,PCBボードとCOG構造を備えており,64x32ピクセルで構成されている.このモジュールは,SSD1315ICサポートI2Cインターフェースで組み込まれています.ロジック 3V の電源電圧SFOM049JY-6432WBモジュールは-40°Cから80°Cの温度で動作し,保存温度は-40°Cから85°Cです.このモジュールは工業機器に適しています.スマートホーム アプリケーションSFOM049JY-6432WBモジュールは,内部充電ポンプ供給と外部VCC供給をサポートします.
特徴
| 製品: | 0.49インチ IIC OLED 4ヘッダーピン |
| ピクセル数: | 64×32 グラフィック |
| ドライバーIC: | SSD1315 または同等の |
| 表示モード: | パシブマトリックス |
| 表示色: | 単色 (白) |
| 運転義務: | 3/32 義務 |
| パネルのサイズ: | 15 × 15 × 2.42 (ミリ) |
| アクティブ エリア: | 11.18×5.58 (ミリ) |
| ピクセルピッチ: | 0.175 × 0.175 (ミリ) |
| ピクセルサイズ: | 0.155 × 0.155 (ミリ) |
| 見る方向: | すべて の 見方 |
| インターフェース: | I2C |
| 接続: | 溶接/ホットバー (カスタマイズ可能) |
| ピン番号: | ピン4本 |
| 寿命: | 50,000時間 @60cd/m2 |
| 準拠性 | REACHとRoHSに準拠している |
グラフィック OLED 0.49 インチ 4 ヘッダーピン SSD1315 サポート I2C インターフェース製品図
| 違う 違う | シンボル | 機能 |
|---|---|---|
| 1 | GND | 地面 |
| 2 | VCC | 電源入力 |
| 3 | SCL | I2C インターフェイスが選択された場合,D0 はシリアルクロック入力パッド (SCL) とD1 はシリアルデータ入力パッド (SDAI) の役目を果たします. |
| 4 |
SDA |
| パラメータ | シンボル | ミニ | マックス | ユニット |
|---|---|---|---|---|
| ロジックの供給電圧 | VCC | 0 | 4.0 | V |
| ディスプレイ用電源電圧 | VCC1 | 0 | 16.0 | V |
| 動作温度 | トップ | -40歳 | +80 | °C |
| 貯蔵温度 | TSTG | -40歳 | +85 | °C |
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|---|---|
| ロジックの供給電圧 | VCC | - どうした? | 2.8 | 3.0 | 3.2 | V |
| ハイボルトを入力 | HIV | - どうした? | 0.8×VDD | - どうした? | VDDIO | V |
| 低ボルト入力 | VIL | - どうした? | 0 | - どうした? | 0.2×VDD | V |
| 高ボルト出力 | VOH | - どうした? | 0.9×VDD | - どうした? | VDDIO | V |
| 低ボルト出力 | VOL | - どうした? | 0 | - どうした? | 0.1×VDD | V |
| 50% チェック パネル 稼働 | ICC | VCC1=7.5V | - どうした? | 13.0 | 26.0 | mA |

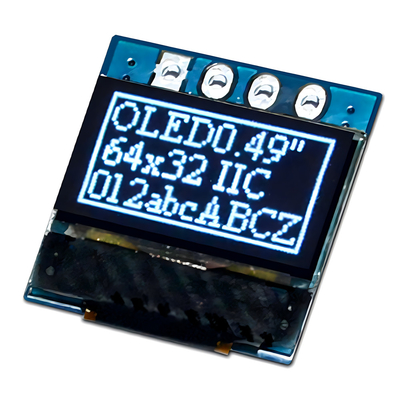

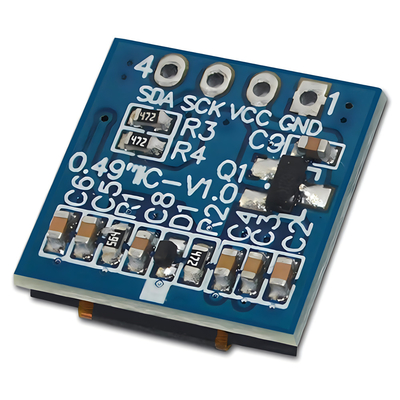

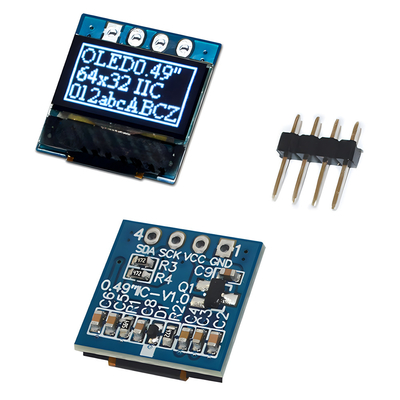

グラフィック OLED 0.49 インチ 4 ヘッダーピン SSD1315 サポート I2C インターフェース製品画像
