商品の詳細:
|
| 製品: | 4.3インチのTFTタッチスクリーン | 決議: | 480x854 |
|---|---|---|---|
| タッチスクリーン: | 容量感触パネル (CTP) | 見る方向: | IPSの完全な視野角 |
| ドライバIC: | NT1 石油 | ピン番号: | 24ピン |
| 接続: | ZIF | 表面の光: | 250 cd/m2 (ニット) |
| インターフェース: | ミピ | LEDの寿命: | 40千時間 |
| CTPドライバーIC:: | GT9137 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | NT35512 TFT液晶ディスプレイモジュール,4.3インチTFT LCDの表示モジュール,IPS TFT LCDの表示モジュール |
||
容量式タッチスクリーン TFT LCDディスプレイモジュール 4.3" MIPI インターフェース 製品紹介
商品の速報
記述
SF-TC430H-8579A-CTは4,3インチのTFT-LCDディスプレイで,解像度は480x854ピクセル,明るさは250CD/m2である.このモジュールは,MIPIインターフェースをサポートするNT35512コントローラICを使用している.ディスプレイのモジュール寸法は 63.5 ((W) x 108 ((H) x 3.1 ((T) mm,アクティブエリアは53.57 ((W) x 95.3 ((H) mm. アナログ用の供給電圧範囲は2.6Vから3.3V;典型的な値は2.8Vである.
このディスプレイモジュールは,ユーザが広い角度でディスプレイをはっきりと見ることができるIPS画面を使用しています.SF-TC430H-8579A-CTモジュールは,-20°Cから+70°Cの温度で動作できます.貯蔵温度が -30°Cから +80°C.
4.3インチ ポートレイト IPS 480x854点 容量タッチスクリーン TFT LCD 図面
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | MIPI_TCN | 私は | DSI-CLK 時計信号 |
| 2 | MIPI_TCP | 私は | DSI-CLK+ 時計信号 |
| 3 | GND | 私は | 地面 |
| 4 | MIPI_TDN0 | 私は | DSI-D0-データ信号 |
| 5 | MIPI_TDP0 | 私は | DSI-D0+データ信号 |
| 6 | GND | 私は | 地面 |
| 7 | MIPI_TDP1 | 私は | DSI-D1+ データ信号 |
| 8 | MIPI_TDN1 | 私は | DSI-D1 データ信号 |
| 9 | GND | 私は | 地面 |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | 私は | 地面 |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | 私は | 地面 |
| 16 | VDD18_PMU | 私は | 電源 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | LRSTB | 私は | 登録 ピンを選択 |
| 19 | NC | - | - |
| 20 | LPTE | 私は | 破裂効果出力 |
| 21 | VDD28_PMU | 私は | 電源 2.8V |
| 22 | GND | 私は | 地面 |
| 23 | VLED_P | オー | LEDアノード |
| 24 | VLED_N | オー | LED カソード |
最大絶対限度
|
ポイント |
シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | - | 16 | - | V | If=40 mA | - |
| 供給電流 | もし | - | 40 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | - | - | mW | - | |
| LCM の 照明 濃度 |
- |
250 | - | Cd/m2 | If=40mA | - | |
| LCMの均一性 | - | 80 | - | - | % | If=40 mA | - |
| バックライトの色 | ホワイト | ||||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 12 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PoLなし) | T (%) | - | - | 14.74 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 500 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 80 | - | レベル | - |
| θL | - | 80 | - | ||||||
| ヴェル | Θ+ | - | 80 | - | |||||
| ほら | - | 80 | - | ||||||

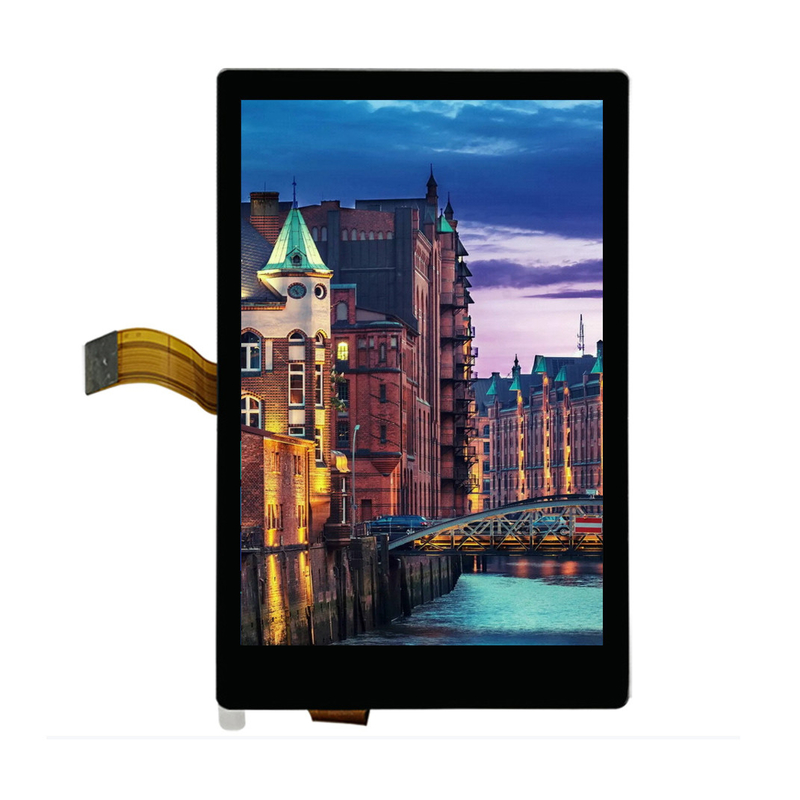

4.3インチ ポートレイト IPS 480x854点 容量タッチスクリーン TFT LCD 製品画像
