| 製品: | 0.96インチOLEDの表示モジュール | 決議: | 128x64 グラフィック |
|---|---|---|---|
| ドライバIC: | SSD1306BZまたは同等の | ディム・スクリーン: | 26.7x19.26x1.41 (ミリ) |
| 色を表示する: | 白と青はオプション | タッチスクリーン: | タッチスクリーンなし (オプション) |
| 見る方向: | すべての視野角 | インターフェース: | 6800,8080,SPI,I2C |
| 接続: | 溶接/ホットバー (カスタマイズ可能) | ピン番号: | 30ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SPIインターフェイス OLEDディスプレイモジュール,0.96インチOLEDの表示モジュール,128x64 OLEDの表示モジュール |
||
0.96インチ OLEDディスプレイ SPIインターフェース 製品紹介
商品の速報
記述
SF-OS096HX-12864W-01は,解像度128x64のCOGグラフィックOLEDディスプレイモジュールで,横切りのサイズは0.96インチである.このモデルは消費者グレードとして設計されており,競争力のある価格の利点があります.モジュールはSSD1306ICと組み込まれています; 6800,8080,I2Cおよび4ワイヤのSPIシリアルインターフェースをサポートする.論理のための供給電圧は3Vであり,ディスプレイのための供給電圧は7.5Vであり,50%のチェックボード電流を持つディスプレイは6mA @ 7である.5Vcc (典型的な値)運転1/64.
SF-OS096HX-12864W-01 この0.96インチのCOGグラフィックOLEDモジュールは,ウェアラブルデバイス,スマートホームアプリケーションなどに適しています.このモジュールは-40°Cから+70°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
製品の利点
SAEF TechnologyはプロのOLEDモジュールのサプライヤーです.我々は標準のパッシブマトリックスOLED (PMOLED) /OLEDドットマトリックスディスプレイとカスタムデザインのキャラクターOLEDモジュールの幅広い範囲を提供しています.グラフィックOLEDディスプレイとOLEDディスプレイパネル機械構造には,チップオンボード (COB),チップオングラス (COG),およびTAB (Tape Automated Bonded) タイプが含まれます.お客様はSTN LCDからOLEDディスプレイへのアプリケーションを簡単にアップグレードできます.SAEF OLED モジュールは,すべての重要な利点:
0.96インチ 薄いOLEDディスプレイ 製品図
インターフェース・ピン定義
| パン番号 | シンボル | タイプ | 機能説明 | |||||
| 1 | NC (GND) | P | 外部から地面に繋がる必要があります | |||||
| 2 | C2P |
私は |
C1P/C1N-Pin 充電ポンプコンデンサ C2P/C2N-Pin 充電ポンプコンデンサ 充電ポンプが使えないときに浮いておく必要があります. |
|||||
| 3 | C2N |
上記のように |
||||||
| 4 | C1P | 上記のように | ||||||
| 5 | C1N | 上記のように | ||||||
|
6 |
VBAT |
P |
充電ポンプの調節回路の電源 充電ポンプが使用されている場合,外部源に接続し,充電ポンプが使用されていない場合,浮遊状態でなければならない. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | 接地ピン 外部接地に繋がってる | |||||
| 9 | VDD | P | 論理回路の電源ピンは 外部の源に 接続されている必要があります | |||||
| 10 | BS0 | インターフェース ピンを選択 | ||||||
| 11 | BS1 | インターフェース ピンを選択 | ||||||
| 12 | BS | インターフェース ピンを選択 | ||||||
| 13 | CS# | 私は | チップ 入力ピンを選択します. | |||||
| 14 | RES# | 私は | ハードウェアリセット入力ピン 活性化 | |||||
|
15 |
D/C# |
私は |
こちらデータ/コマンド コントロールピン ピンがHIGHに引っ張られているとき,D[7:0]のデータはデータです. ピンがLowに引っ張られているとき,D[7:0]のデータはコマンドである.I2Cモードでは,このピンがスレーブアドレスセクションのためのSA0として動作する. 3ワイヤーのシリアルインターフェースが選択された場合,このピンはVSSに接続する必要があります |
|||||
|
16 |
R/W# |
私は |
読み/書き 選択ピン このピンが接続されなければなりません |
|||||
|
17 |
E# |
私は |
読み書きの有効ピン このピンが接続されなければなりません |
|||||
| 18 | D0 |
I/O |
これはマイクロプロセッサーのデータバスに接続する8ビットバイダイレクトデータバスです. シリアルインターフェースモードが選択された場合,D2はNCで,D1はシリアルデータ入力:SDIN,D0はシリアルクロック入力:SCLKで保持する必要があります. I2C モードが選択されたとき,D2,D1が結合し,SDAとして機能し,D0はシリアルクロック入力,SCLです. |
|||||
| 19~25 | D1~D7 |
これはマイクロプロセッサーのデータバスに接続する8ビットバイダイレクトデータバスです. シリアルインターフェースモードが選択された場合,D2はNCで,D1はシリアルデータ入力:SDIN,D0はシリアルクロック入力:SCLKで保持する必要があります. I2C モードが選択されたとき,D2,D1が結合し,SDAとして機能し,D0はシリアルクロック入力,SCLです. |
||||||
|
26 |
IREF |
私は |
照明調整の現在の基準 これはセグメント出力電流参照ピンです.このピンとVSSの間に抵抗が接続されなければなりません.電流を最大12.5uAに設定します. |
| 27 | VCOMH | オー |
COM信号の電圧レベルを削除 このピンとVSSの間にコンデンサターが接続されるべきです. |
|
28 |
VCC |
P |
OLED駆動電圧の電源.充電ポンプを使用する場合,このピンとVSSの間にコンデンサが接続されるべきです. 充電ポンプが使用されていないとき,外部源に接続しなければならない. |
| 29 | VLSS | P | これはアナログの固定ピンで 外部から VSS に接続されてる |
| 30 | NC (GND) | P | 外部から地面に繋がる必要があります |
絶対最大格付け
| 特徴 | シンボル | 標準値 | ユニット | 注記 | ||
| ミニ | タイプ | マックス | ||||
| 電源の電圧 (1) | VDD | -0だった3 | - | +4だった0 | V | 1,2 |
| 電源の電圧 (2) | VBAT | -0だった3 | - | 4.5 | V | 1,2 |
| 電源の電圧 (3) | VCC | 0 | - | 15.0 | V | 1,2 |
| 動作温度 | トーパー | -40歳 | - | +70 | 0C | |
| 貯蔵温度 | TSTG | -40歳 | - | +85 | 0C | 3 |
| 寿命 (120 cd/m2) | 10000 | - | - | 時間 | 4 | |
| 寿命 (80 cd/m2) | 30000 | - | - | 時間 | 4 | |
| 寿命 (60 cd/m2) | 50000 | - | - | 時間 | 4 | |
注1:上記すべての電圧は,VSS=0Vの基準に基づいています.
注記 2 このモジュールは,上記絶対最大値を超えて使用された場合,モジュールの永久的な破損が発生する可能性があります.また,通常の操作では,このモジュールは,セクション 9-1 による条件で使用することが望ましい.このモジュールをこれらの条件を超えて使用すると,モジュールの不具合が発生し,モジュールの信頼性が悪化する可能性があります.
注記3: 定義された温度範囲には偏振器は含まれません.偏振器の最大耐える温度は80°Cでなければなりません.
注記4:VCC=9.0V,Ta=25°C, 50%チェッカーボード
寿命の終わりは,初期明るさの50%で指定される.室温での平均使用寿命は,高温条件での加速操作によって推定される.
直流電気特性
| シンボル | パラメータ | 試験条件 | 標準値 | ユニット | ||
| ミニ | タイプ | マックス | ||||
| VDD | ロジック電源電圧 | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | 充電ポンプ調節器の電源電圧 | 内部充電ポンプを有効にする | 3.5 |
- |
4.2 | V |
| VCC | OLEDの稼働電圧 (充電ポンプで生成される) | 内部充電ポンプを有効にする | 7.0 | 7.5 | V | |
| VCC | OLEDの稼働電圧 (外部から供給される) | 内部充電ポンプを無効にする | 8.5 | 9.0 | 9.5 | V |
| HIV | 高い論理入力レベル | 0.8*VDD | - | - | V | |
| VIL | 低論理入力レベル | - | - | 0.2*VDD | V | |
| VOH | 高論理出力レベル | IOUT = 100μA 3.3MHz | 0.9*VDD | - | - | V |
| VOL | 低論理出力レベル | IOUT = 100μA 3.3MHz | - | - | 0.1*VDD | V |
| IDD,睡眠 | IDD,睡眠モードの電流 | - | - | 10 | uA | |
| IBAT 睡眠 | IBAT,睡眠モードの電流 | - | - | 10 | uA | |
| ICC,睡眠 | ICC,睡眠モードの電流 | - | - | 10 | uA | |
| IDD | VDD電流 | - | 50 | 150 | uA | |
| ICC |
VCC供給電流 (VCCは外部から供給される) |
VDD=2.8V,VCC=9V 100% ディスプレイ エリア オン |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT電流 (VCC 充電ポンプで生成される) |
VDD=2.8V,VCC=7.25V 100% ディスプレイ エリア オン |
- |
25.6 |
32.0 |
mA |
オプティカル特性
| シンボル | パラメータ | 状態 | 標準値 | ユニット | ||
| ミニ | タイプ | マックス | ||||
| Lbr |
亮度 (VCCは外部から供給される) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
亮度 (VCC 充電ポンプで生成される) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (ホワイト) | C.I.E. 1931 年 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | ダークルームのコントラスト | - | 2000:1 | - | ||
| 視角 | - | 160 | - | 程度 | ||

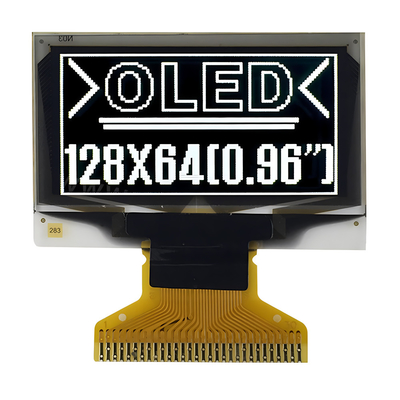

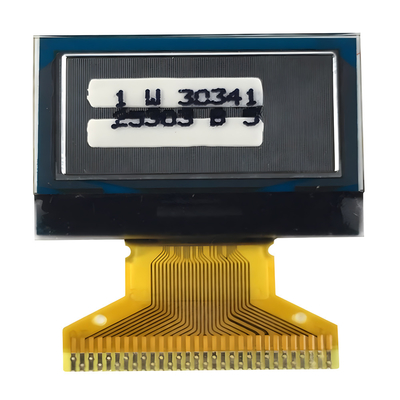

0.96インチ 薄 OLED ディスプレイ 製品画像
