商品の詳細:
|
| 製品: | 2.42"(2.4") インチ OLEDディスプレイ | 解決: | 128x64ドット |
|---|---|---|---|
| 表示モード: | パシブマトリックス | 光学: | すべての視野角 |
| 外形寸法: | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | アクティブエリア: | 55.01 (L) × 27.5 (W) (mm) |
| ピクセルピッチ: | 0.43 x 0.43 (ミリ) | 運転方法: | 1/64 作業 サイクル |
| 動作温度: | -40°C〜 +70°C | ピン番号: | 7つのヘッダー ピン |
| インタフェース: | SPI インターフェイス | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 7 ヘッダーピン 黄色い OLED ディスプレイ,SPI インターフェイス 黄色い OLED ディスプレイ,2.42インチ 黄色いOLEDディスプレイ |
||
SFOM242YZ7-12864WBYG-01 仕様書.pdf
SPI OLED グラフィックディスプレイ 2.42 インチ製品紹介
製品クイックレビュー
説明
SAEF テクノロジー SFOMS242YZ7-12864WBYG-01 は、ドットマトリックス 128x64 COB グラフィックタイプ OLED モジュールです。アクティブエリアのサイズは 2.42 インチ対角で、モジュールの寸法は 71.0x43.5 mm です。この 2.42 インチ OLED モジュールには IC SPD0301 が内蔵されており、20,000 : 1 の高コントラスト比を誇ります。SPI および IIC (I2C) インターフェースなど、多くのインターフェースオプションから選択できます。ロジック電源電圧は 1.65V～3.3V の範囲で、標準値は 2.8V です。利用可能な発光色は、白、黄、青、緑、赤です。
SFOMS242YZ7-12864WBYG-01 OLED モジュールは、もともとタッチなしですが、タッチパネルはカスタマイズ可能です。医療用分析装置、メーターおよび計器、センサーデバイス、POS 端末、キャッシュリーダー、ハンドヘルドデバイス、モバイルフード注文機などに広く使用されています。
SPI OLED グラフィックディスプレイ 2.42 インチ製品図面
インターフェースピン定義
| ピン | 記号 | 説明 |
| 1 | GND | ロジック回路のグランド |
| 2 | VDD | ロジック用電源 |
| 3 | SCK | シリアルクロック入力。 |
| 4 | SDA | シリアルデータ入力。 |
| 5 | RST | このピンはリセット信号入力です。ピンがローの場合、チップの初期化が実行されます。通常動作中は、このピンをハイに保ってください。 |
|
6 |
DC |
このピンはデータ/コマンド制御ピンです。ピンがハイにプルされ、シリアルインターフェースモードが選択されている場合、SDIN のデータ はデータとして解釈されます。ローにプルされると、SDIN のデータはコマンドレジスタに転送されます。 |
| 7 | CS | チップセレクト。CS0 = “L” のときにチップが選択されます。 |
絶対最大定格
|
パラメータ |
記号 | 最小 | 最大 | 単位 |
注記 |
| ロジック用電源電圧 | VDD | -0.3 | 4 | V | 1, 2 |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V | 1, 2 |
| 動作温度 | TOP | -40 | 70 | .C | |
| 保存温度 | TSTG | -40 | 85 | .C | 3 |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | 4(1) | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | 4(2) | |
|
寿命 (180 cd/m2) |
16,000 | - | 時間 |
4(3) |
DC特性
|
|
記号 | 条件 | 最小 | 標準 | 最大 |
単位 |
| ロジック用電源電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| ディスプレイ用電源電圧 | VCC | 11.5 | 12 | 12.5 | V | |
| ハイレベル入力 | VIH | 0.8×VDD | - | - | V | |
| ローレベル入力 | VIL | - | - | 0.2×VDD | V | |
| ハイレベル出力 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ローレベル出力 | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD 電流 VDD =2.8V, VCC = 12, IREF = 10uA , なし パネル接続、 ディスプレイ ON、すべて ON、 |
IDD |
コントラスト = FFh |
- |
90 |
110 |
μA |
|
VCC 電流 VDD = 2.8V, VCC =12, IREF =10uA, パネルなし 接続、 ディスプレイ ON、すべて ON |
ICC |
- |
450 |
580 |
μA |
|
|
セグメント出力 電流、 VDD = 2.8V, VCC =12V, IREF=10uA, ディスプレイ ON。 |
ISEG |
コントラスト=FFh | 280 | 310 | 340 |
μA |
| コントラスト=AFh | - | 215 | - | |||
| コントラスト=7Fh | - | 155 | - | |||
| コントラスト=3Fh | - | 78 | - | |||
| コントラスト=0Fh | 20 | - | ||||
|
VDD のスリープモード電流 |
IDD, SLEEP |
VDD = 1.65V～3.3V, VCC = 7V～16V ディスプレイ OFF、なし パネル接続 |
- |
- |
10 |
μA |
|
VCC のスリープモード電流 |
ICC, SLEEP |
VDD = 1.65V～3.3V, VCC = 7V～16V ディスプレイ OFF、なし パネル接続 |
- |
- |
10 |
μA |
電気的仕様
|
特性 |
記号 | 条件 | 最小 | 標準 | 最大 | 単位 | ||
| 通常モードの消費電流 | すべてのピクセルがオン | - | 17 | 25 | mA | |||
| スタンバイモードの消費電流 | スタンバイモード 10% ピクセルオン | - | 0.5 | 1.5 | mA | |||
| 通常モードの消費電力 | すべてのピクセルがオン | - | 71.5 | 97.5 | mW | |||
| スタンバイモードの消費電力 | スタンバイモード 10% ピクセルオン | - | 6.5 | 19.5 | mW | |||
| 輝度 | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (白) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| 暗室コントラスト | CR | - | 2000:1 | - | - | |||
|
視野角
|
- | 160 | - | - | 度 | |||
シリアルインターフェースタイミング特性 (4 線式 SPI)
|
記号 |
説明 | 最小 | 最大 |
単位 |
| tcycle | クロックサイクル時間 | 250 | - | ns |
| tAS | アドレスセットアップ時間 | 150 | - | ns |
| tAH | アドレスホールド時間 | 150 | - | ns |
| tCSS | チップセレクトセットアップ時間 | 120 | - | ns |
| tCSH | チップセレクトホールド時間 | 60 | - | ns |
| tDSW | 書き込みデータセットアップ時間 | 50 | - | ns |
| tDHW | 書き込みデータホールド時間 | 15 | - | ns |
| tCLKL | クロックロー時間 | 100 | - | ns |
| tCLKH | クロックハイ時間 | 100 | - | ns |
| tR | 立ち上がり時間 | - | 15 | ns |
|
tF |
立ち下がり時間 | - | 15 |
ns |
信頼性試験条件
|
項目 |
条件 |
基準 |
| 高温動作 | 70.C, 240 時間 |
動作 機能が動作します。 |
| 低温動作 | -40.C,120 時間 | |
| 高温保存 | 85.C, 120 時間 | |
| 低温保存 | -40.C, 120 時間 | |
| 高温/湿度動作 | 65.C, 90% RH, 120 時間 | |
|
熱衝撃 |
-40°C ～85°C (-40°C /30 分; 移行 /3 分; 85°C /30 分; 移行/3 分) 1 サイクル: 66 分、100 サイクル |

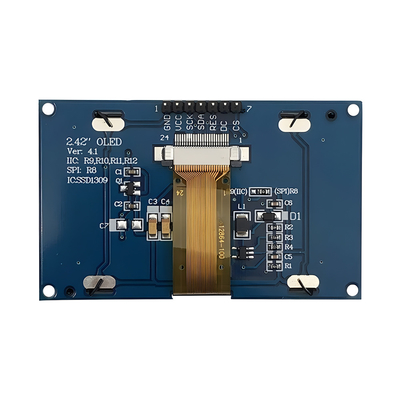

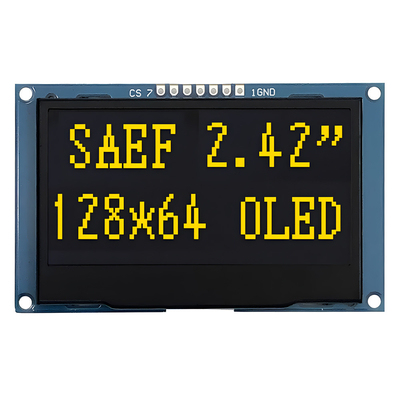

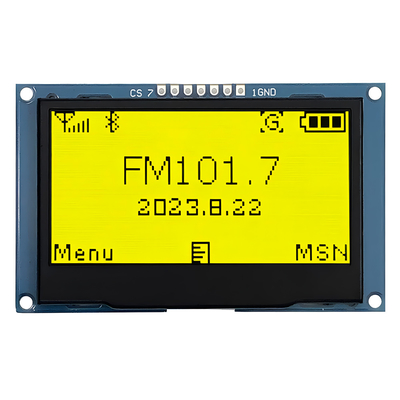

SPI OLED グラフィックディスプレイ 2.42 インチ製品画像
