商品の詳細:
|
| 製品: | 3.12インチ OLEDディスプレイ | 決議: | 256x64 点の解像度 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 4本のワイヤー SPI インターフェース |
| 光学: | すべての視野角 | ディム・スクリーン: | 100.5 (L) x 33.5 (W) x 6.3 (T) mm |
| アクティブ エリア: | 76.78 (L) x 19.18 (W) mm | 運転方法: | 1/64 作業 サイクル |
| グレースケール: | 16 グレースケール | コントローラー: | SSD1322 |
| 動作温度: | -30°Cから+85°C (カスタマイズ可能) | 貯蔵温度: | -40°Cへの+90°C |
| フォントの色: | 白 青 黄色 緑 | 供給電圧: | 3V |
| ピン番号: | 7つのヘッダーピン 16個のピン オプション | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | グリーンフォント OLEDディスプレイ,SPI インターフェイス グラフィック OLED ディスプレイ,256x64 グラフィック OLED ディスプレイ |
||
**データシート ダウンロード **
SFOM312YZ7-25664WBYG-01 仕様.pdf
グラフィックOLEDディスプレイ 3.12インチ SPI インターフェイス 製品紹介
商品の速報
記述
についてSFOM312YZ7-25664WBYG-01このモデルはCOFグラフィックOLEDで,斜面サイズは3.12インチ,解像度は256x64点.このOLEDモジュールは,SSD1322ICと組み込まれていて,8ビット6800/8080と3/4行のSPIインターフェースをサポートしています輪郭の寸法は 100.5 × 33 です.5.0 mm,アクティブエリアサイズは76.78 × 19.18 mm.また,4 ビットグレースケールをサポートし,論理供給電圧は3V. 50%のチェックボードでのディスプレイの電流は150mA @3.0V VDD (典型的な値),1/64 の運転用で.

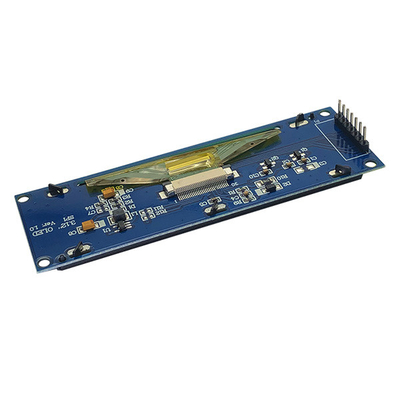

このモジュールは PCB が組み込まれていて,顧客はアプリケーションのために追加の PCB 開発を必要とせずにワイヤ接続を使用できます.PCBに組み込まれたVCC回路は,顧客の使用を簡素化しますこのPCBボードは,4つのマウントホールで装備されており,顧客がアプリケーションでモジュールを固定するための簡単な方法を提供します.このOLEDモジュールはスマートホームアプリケーションに適しています.医療機器産業管理など
製品の特徴
| 製品: | 3.12インチ OLEDディスプレイ |
| 決議: | 256x64点解像度 |
| 表示モード: | パシブマトリックス |
| オプティクス: | すべて の 見方 |
| インターフェース: | 4 ワイヤー SPI インターフェース |
| 概要 ディム: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) ミム |
| アクティブ エリア: | 76.78 (L) X 19.18 (W) ミム |
| 運転方法: | 1/64 仕事 の サイクル |
| コントロール: | SSD1322 |
| グレースケール: | 16 グレースケール |
| 動作温度: | -30°C から +85°C (カスタマイズ可能) |
| 保存温度: | -40°C から +90°C |
| 供給電圧: | 3V |
| フォントの色: | 白 青 黄色 緑 |
| ピン番号: | 7つのヘッダーピン, 16つのピン オプション |
| 準拠性 | REACHとRoHSに準拠している |

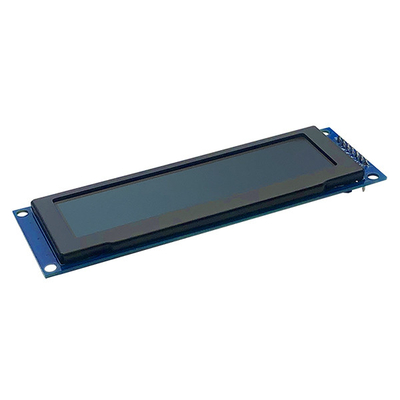

グラフィックOLEDディスプレイ 3.12インチ SPI インターフェース 製品図
メカニカル仕様
| ポイント | 仕様 | ユニット |
| 輪郭図 | 100.5 (W) x33.5 (H) x6.3 (Max) T | mm |
| ビューエリア | 78.78 ((W) x21.18 ((H) | mm |
| アクティブ エリア | 76.78 ((W) x19.18 ((H) | mm |
| 格子 | 256点×64点 | - そうだ |
| ピクセルピッチ | 0.30 (W) x0.30 (H) | mm |
| ピクセルサイズ | 0.28 (W) x0.28 (H) | mm |
ピン定義
| ピンナンバー | シンボル | 機能 |
|
1 |
GND |
論理回路の基礎 これは接地ピンです.また論理ピンの参照として機能します.外部接地に接続する必要があります. |
|
2 |
VCC |
ディスプレイモジュール回路の電源 これは電圧源のピンで 外部の源に接続されています 3~5V |
| 3 | SCK | 時計線 |
|
4 |
SDA |
データライン |
|
5 |
RES
|
このピンはリセット信号入力です.ピンをLowに押すとチップの初期化が実行されます.通常の動作中にこのピンをLIGHTに押してください. |
|
6 |
DC |
このピンは,MCUに接続するデータ/コマンド制御ピンです.ピンをHIGHに引っ張ると,D[1:0]のデータはデータとして解釈されます.ピンをLOWに引っ張ると,D[1:0] はコマンドレジスタに転送されます.. |
|
7 |
CS |
このピンは,MCUに接続するチップ選択入力です.CS#がLow (アクティブLOW) を押したときにのみ,MCU通信が有効になります. |

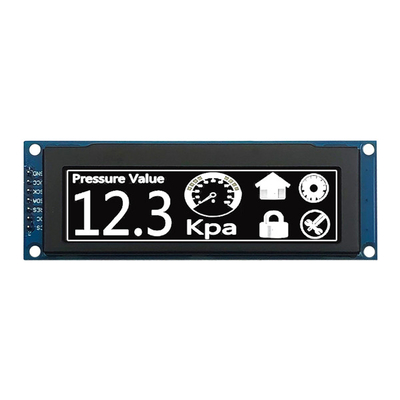

グラフィックOLEDディスプレイ 3.12インチ SPI インターフェイス 製品画像
