商品の詳細:
|

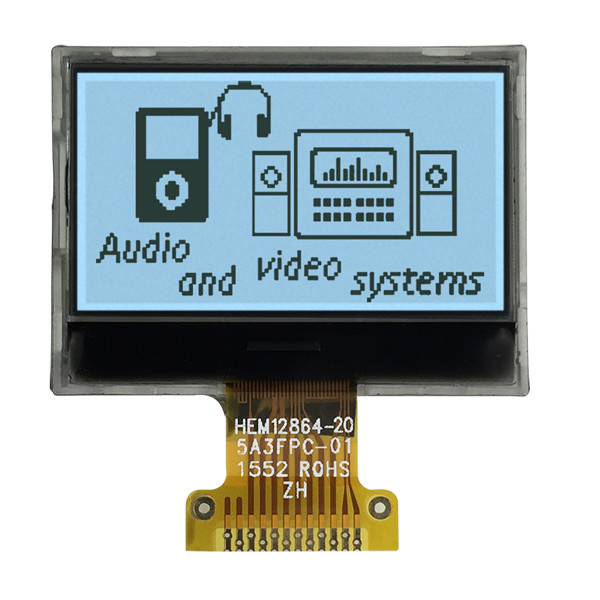

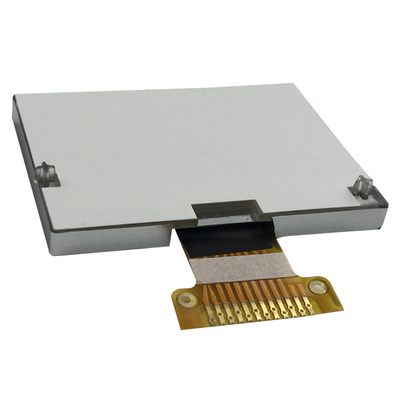

| 製品: | 標準 128x64 LCM | 決議: | 128X64点 |
|---|---|---|---|
| 指示を表示する: | 6時 | Lcdタイプ: | FSTN 陽性 |
| 偏光子のタイプ: | Transflective | モジュールサイズ: | 40.0L×28.0W×4.5 (最大) H |
| 視野: | 37.0×20.0 mm | ドライバIC: | ST7567 |
| ピン番号: | 28ピン | インターフェース: | 6800シリーズ OR 8080シリーズ MPU |
| 動作温度: | -20°C ～ +70°C | 供給電圧: | 3.3V (典型的な値) |
| 寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128×64 FSTN グラフィック LCD ディスプレイ,プラスのLCD グラフィックLCDディスプレイ,12864 ドットグラフィックLCDディスプレイ |
||
特徴
メカニカル仕様
| ポイント | 仕様 | ユニット |
| モジュールサイズ (L×W×H) | 40.0L×280.0W×4.5 (最大) H | mm |
| 視野 (W×H) | 37.0×200 | mm |
| 効果的領域 | 128×64 | ドット |
| ドットピッチ (W×H) | 0.27×027 | mm |
| ポイントサイズ (W×H) | 0.245×0245 | mm |
図面
ピン定義
| ポイント | シンボル | レベル | 機能 |
| 1 | VDD | +3.3V | 論理 の 電力 供給 |
| 2 | C86 | H/L | H:6800 平行 L:8080 平行 |
| 3 | VSS | 0V | パワーグラウンド |
| 4 | V0 | ほら |
この端末とVSS端末の間にコンデンサを接続 |
| 5 | V1 | ほら | |
| 6 | V2 | ほら | |
| 7 | V3 | ほら | |
| 8 | V4 | ほら | |
| 9 | CAP2 | ほら | この端末とCAP2+端末の間にコンデンサを接続 |
| 10 | CAP2+ | ほら | この端末とCAP2端末の間にコンデンサを接続 |
| 11 | CAP1 | ほら | この端末とCAP1端末の間にコンデンサを接続 |
| 12 | CAP1+ | この端末とCAP1+端末の間にコンデンサを接続 | |
| 13 | CAP3+ | ほら | この端末とCAP1端末の間にコンデンサを接続 |
| 14 | VOUT | この端末とVSSまたはVDD端末の間にコンデンサを接続 | |
| 15 | VSS | 0V | パワーグラウンド |
|
16 ~ 23 |
D7~D0 |
H/L |
8ビット両方向データバス |
|
24 |
/RD |
H/L |
8080 パラレル:この信号がLであるとき,データバスは出力状態にある. 6800 Parallel:これは6800シリーズMPUの有効クロック入力端末です. |
|
25 |
/WR |
H/L |
8080 パラレル:データバスの信号は/WR信号の上昇する端に固定されている. 6800 パラレル:H:読み L:書く |
| 26 | A0 | H/L |
H:D0からD7が表示データであることを示します. L:D0からD7は制御データであることを示します. |
| 27 | /RES | H/L | リセット操作は/RES信号レベルによって実行されます. |
| 28 | CS1 | L について | チップ選択信号 |
ディスプレイデータ RAM (DDRAM)
ディスプレイデータRAMは,LCDのピクセルデータを格納する. 64行×128列のアドレス付け配列である. 各ピクセルは,ページと列のアドレスが指定されたときに選択することができる. 64列のピクセルが表示される.列は8行の8ページ (Page 0~Page 7) に分割されます.各行の8行にデータが書き込まれます. D0 から D7 の表示データから,マイクロプロセッサからLCDコントローラとMPUインターフェイスが動作します.データが表示される時に同時にRAMに書き込むことができますLCDの点滅がなく
ページアドレス回路
この回路は,データRAMを表示するページアドレスを提供するものです. 4ビットページアドレスを組み込みます.ページアドレスはDDRAMコンテンツにアクセスする前に設定する必要があります.ページアドレスは,アイコンと表示データのための特別なRAMエリアです. D0は有効です..
列アドレス回路
コラムアドレスの回路は, 8 ビットプリセットカウンタで,ディスプレイデータRAM (DDRAM). DDRAM 列アドレスは"列アドレスを設定する"コマンドで指定されます. 指定された列アドレスは,表示データ読み書きアクセスごとに (+1) 増加します.MPUの表示データに継続的にアクセスできるようにします.. コントロールフラグ MY は COM パッドの出力順序を逆転させることができます. そして MXフラグは,列アドレスと SEG 出力間の関係を逆転させることができます.MXフラグ設定を変更した後に DDRAM に表示するデータデータシート ST7565を参照してください.
