商品の詳細:
|
| 製品: | カスタマイズされたTN HTN LCDパネル | 表示モード: | ポジティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| ドライブ・コンディション: | 多重運転 | 稼働電圧: | 3.0ボルト |
| 光学: | すべての視野角 | ディスプレイタイプ: | TN HTN |
| サイズ: | 2.4インチまたはカスタムメイド | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°Cへの+80°C | 貯蔵温度: | -35°Cへの+85°C |
| 接続: | メタルピン接続 | 準拠性: | REACHとRoHSに準拠している |
| 保証: | 1年 | 応答時間: | 0.1人の氏 |
| ハイライト: | 7セグメントLCDパネル メーカー,カスタム7セグメントLCDパネル |
||
記述
最もシンプルなTNLCDパネルには2つの偏振器,2つの透明な電極付きのガラス基板,ITO (インディアムチン酸化物),そして電極の間には液晶物質の薄い層が詰め込まれています.
電圧が切れたら 光源からの自然光は 極光線光になります液体結晶の巻き込み層と一緒に曲がり 90度回転 底のガラスの真ん中に底の偏振器に到達するために偏振光が底辺の偏振器に平行しているので,偏振器を通して光 (白か灰色のピクセル) を見ることができます.
電圧を入れると液晶分子は ガラスの表面に垂直になり 電気場の作用で歪みを失います極光が液晶層に遭遇すると線形光と底辺の偏光器の垂直位置により,底辺の偏光器によって遮断されます.本当にわたしたちは,光 (ブラックピクセル) を見た.
結論として,我々は理解している:
なぜTN歪んだディスプレイと呼ぶのか? それは90度歪んでいるからです
白か灰色の背景に黒い文字が表示されています
ガラスのパネルには2つのモードがあります. ポジティブモード (白/灰色の背景と黒のテキスト) またはネガティブモード (白/灰色のテキストと黒の背景).TN LCDが紙の白い背景を得ることができない理由は,偏振は光のほとんどをカットTNLCDを通過できる光量は 20%から40%です
1 表示モード:VA/TN/TRANSMISSIVE/NEGATIVE
2 運転状態: 1/8Duty, 1/4Bias5.0V
3 見る方向:6午前3時
4 動作温度: -0°Cから50°C
5 保存温度: -10°Cから60°C
6 コネクタ: PIN
電気光学特性
| はい |
ポイント
|
シンボル
|
TEMP ((°C)
|
格付け |
ユニット
|
注記
|
||||
|
ミニ
|
タイプ
|
マックス
|
||||||||
| 1 |
稼働電圧 |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | 注記1 | ||
| 2 |
応答時間
|
昇る時間
|
トル | 25 | 100 | ms | 注記2 | |||
|
秋の時間
|
Tf | 25 | 150 | |||||||
| 3 |
動作頻度 |
fF | 25 | 75 | Hz | |||||
| 4 |
コントラスト率 |
C.C. | 25 | 2 | 5 | 注記3 | ||||
| 5 |
見る方向 |
6午前3時 | 注記4 | |||||||
| 6 |
視角 Cr≥2
|
12H =90° | θup | 25 | 5 | レベル | 注記4 | |||
| 6H f=270° | θダウン | 40 | ||||||||
| 3H f =0° | 左側 | 30 | ||||||||
| 9H f=180° | θ右 | 30 | ||||||||
| 7 |
現在の消費量 |
そうか | 25 | 3.0 | μA | 注記5 | ||||
信頼性試験
| 試験項目 | 試験条件 |
|
高温と湿度で保存する
|
60°C,90%RH,48時間 |
|
低温保存
|
-10°C 48時間 |
|
高温保存
|
+60°C48時間 |
|
低温で動作する
|
0°C 48時間 指定電圧 |
|
高温で動作する
|
+50°C,48時間,指定電圧 |
カスタマイズ
| 適用する | メーターディスプレイ |
| コンテンツを表示 | 数字+ドット+パターン |
| 稼働電圧 | 3.3V またはあなたの要求に応じて |
| 運転方法 | あなたの要求に応じて |
| 視角 | 6H 9H 12H |
| LCDモード | TN STN FSTN HTN VA DFSTN オプション |
| 表示モード | 陰陽性 反射性 トランスフェレクティブ トランスミッション性 |
| 接続モード | 金属ピン/ゴム/その他 |
| バックライト | ゼロまたは白と青のバックライト |
| 電圧駆動 | 動的電圧 |
| コントローラー | ゼロ または 要求に応じて |
| インターフェース | I2Cまたはその他 |
| 稼働電圧 | -20~+70°C (普通) ご希望に応じて |
| ストレージ電圧 | -30~+80°C (普通) ご希望に応じて |
| OEM/ODM | 受け入れられた |
| システム設計 | Lcd モジュールに関連するシステムソフトウェアとハードウェア設計が承認される |
| 保証 | 12ヶ月 無料で 保証料が支払われる 持ち上げ時間 |
| パッケージ | プラスチック袋 + 泡 + カートン |
| カートンサイズ | 41.5x36x50cm |
| サンプルリードタイム | 3〜20 営業日 |
| リードタイムをカスタマイズ | 15~30 営業日 |
| 生産 リード タイム | デザインは7日,カスタマイズ:35~40日 |
| 認定 | ロス リーチ |

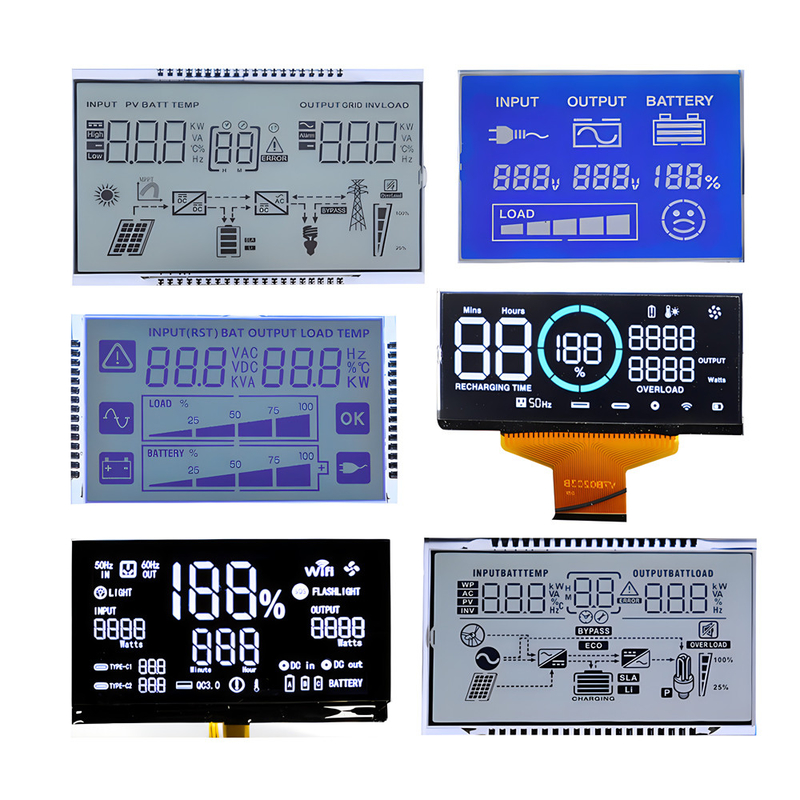

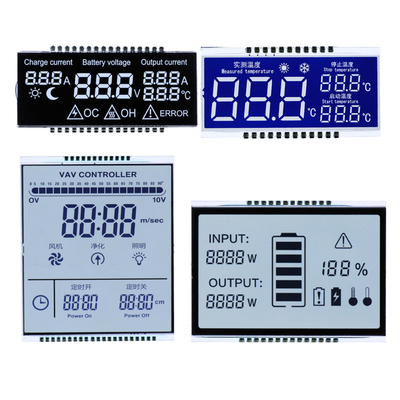

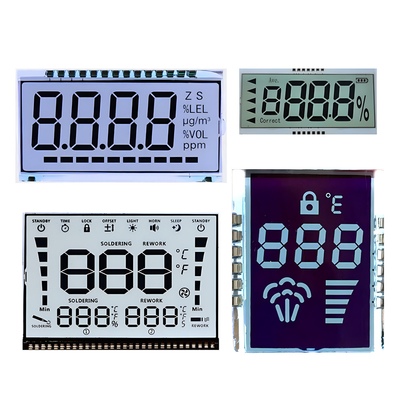

展示された製品
