商品の詳細:
|
| 製品: | 0.96インチ ダブルカラー OLED | 決議: | 128X64 |
|---|---|---|---|
| 色: | 黄色+青 (二色) | 光学: | すべての視野角 |
| モジュールのサイズ: | 24.74*16.9*1.42 (ミリ) | ガラス: | OLED |
| コントローラー: | SSD1315 | 動作温度: | -40°Cから+80°C |
| ピン番号: | 30ピン | インターフェース: | 6800/8080平行,4ワイヤのSPIとI2C |
| 寿命: | 50千時間 | 亮度: | 180 ニット |
| コントラスト比: | 20,000: 1 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 30ピン オレッド ディスプレイ,128x64点 OLEDディスプレイ,内部DC/DC オレッドディスプレイ |
||
説明
SAEF は、128x64 ピクセル、対角サイズわずか 0.96 インチの低コスト 0.96 インチ薄型 OLED ディスプレイ SFOS096JY-7149AN モデルをリリースしました。新しいバージョンの薄型 0.96 インチ OLED ディスプレイには、SSD1315 ドライバー IC も内蔵されており、6800/8080 8 ビット パラレルおよび I2C/SPI インターフェイスを介して通信します。薄型 OLED パネルの採用は新しいトレンドであり、新しいプロジェクトの場合は、お客様に次のことをお勧めします。新しい設計プロジェクトには、より薄い SFOS096JY-7149AN を選択してください。SFOS096JY-7149AN モジュールは、内部チャージ ポンプ電源と外部 VCC 電源をサポートしています。
製品情報
| 製品： | 0.96インチ グラフィックOLED |
| 解決： | 128x64 |
| 色： | イエロー+ブルー(デュアルカラー) |
| モジュールサイズ: | 24.74*16.9*1.42 (mm) |
| コントローラ： | SSD1315 |
| ピン番号: | 30ピン |
| 一生： | 50,000時間 |
| コントラスト比: | 20,000：1 |
| 光学： | すべての視野角 |
| ガラス： | OLED |
| 動作温度: | -40℃～+80℃ |
| インターフェース: | 6800/8080 パラレル、4 線式 SPI、および I2C |
| 輝度： | 180ニト |
| コンプライアンス： | REACHおよびRoHS準拠 |
0.96インチ薄型OLEDディスプレイデュアルカラーイエロー+ブルーSPIインターフェース製品図面
その他の製品
|
画面
|
解決
|
ドライバーIC
|
パネルサイズ
|
単三サイズ
|
インタフェース
|
|
0.32インチ
|
60x32
|
1315
|
9.96X6.26X1.2
|
7.06X3.82
|
I2C
|
|
0.42インチ
|
72X40
|
1315
|
12x11x1.25
|
9.2X5.18
|
I2C/SPI
|
|
0.49インチ
|
64x32
|
1315
|
14.5x11.6x1.2
|
11.18X5.58
|
I2C
|
|
0.5インチ
|
48X88
|
1115
|
8.93×17.1×1.23
|
6.124×11.244
|
I2C
|
|
0.54インチ
|
96x32
|
1115
|
18.52×7.04×1.23
|
12.46×4.14m
|
I2C
|
|
0.63インチ
|
28x120
|
1312
|
21.54×6.62×1.22
|
15.58×3.62
|
I2C
|
|
0.66インチ(1)
|
64X48
|
1306
|
18.46x18.1x1.25
|
13.42×10.06
|
パラレル/I2C/SPI
|
|
0.66インチ(2)
|
64X48
|
1305
|
16.42×16.9×1.25
|
13.42×10.06
|
パラレル/I2C/SPI
|
|
0.69インチ(1)
|
16x96
|
1306/1315
|
8×26.3×1.2
|
3.18x17.26
|
I2C
|
|
0.69インチ(2)
|
16x96
|
1312
|
6.9×24×1.25
|
3.18x17.26
|
I2C
|
|
0.71インチ
|
48X64
|
1306
|
13.9x22x1.2
|
10.54x14.7
|
I2C/SPI
|
|
0.77インチ
|
64X128
|
1312
|
12.13x23.6x1.22
|
9.26x17.26
|
I2C/SPI
|
|
0.78インチ
|
80X128
|
1317
|
12.13X23.6X1.22
|
9.68X17.26
|
I2C
|
|
0.83インチ
|
96x39
|
1306
|
23.8X16.2X1.30
|
19.37X7.86
|
パラレル/I2C/SPI
|
|
0.84インチ
|
16×96
|
1306
|
9.2X29.1X1.30
|
3.504X21.04
|
I2C
|
|
0.87インチ
|
32X128
|
1312
|
8.58×28.54×1.2
|
5.58X22.38
|
I2C/SPI
|
|
0.91インチ
|
32X128
|
1306
|
11.50X30.0X1.2
|
5.584X22.38
|
I2C/SPI
|
|
0.96インチ(1)
|
128x64
|
1306/1315
|
26.7x19.26x1.45
|
21.744×11.2
|
パラレル/I2C/SPI
|
|
0.96インチ(2)
|
128x64
|
1315
|
24.74×16.6×1.2
|
21.74×10.86
|
パラレル/I2C/SPI
|
|
0.96垂直
|
64X128
|
1312
|
14×28×1.22
|
10.86×21.74
|
I2C/SPI
|
|
0.96平方
|
96x96
|
1317
|
20.5X23.8X1.2
|
17.26X17.26
|
I2C
|
|
1.04インチ
|
128x32
|
1306
|
14.5x29.8x1.30
|
25.58x6.38
|
パラレル/I2C/SPI
|
|
1.1インチ
|
64X128
|
1115
|
14×31.96×1.22
|
10.86×25.58
|
SPI
|
|
1.12インチ
|
128X128
|
1107
|
27×30.1×1.25
|
20.14×20.14
|
パラレル/I2C/SPI
|
|
1.3インチ
|
128X64
|
1306/1106
|
34.5×23.0×1.4
|
29.42×14.7
|
パラレル/I2C/SPI
|
|
1.3縦型
|
64X128
|
1312
|
17.1×35.8×1.41
|
14.7×29.42
|
I2C/SPI
|
|
1.32インチ
|
128X96
|
1327
|
32.6×28.3×1.60
|
26.86×20.14
|
SPI
|
|
1.4インチ
|
160×160
|
1120
|
29x31.9x1.427
|
25x24.815
|
パラレル/I2C/SPI
|
|
1.5インチ
|
128x128
|
1107
|
33.9X37.3X1.44
|
26.86X26.86
|
パラレル/I2C/SPI
|
|
1.54インチ
|
128X64
|
1309/1116
|
35.052×17.516
|
35.05×17.52
|
パラレル/I2C/SPI
|
|
1.78インチ
|
128x32
|
1312
|
42.218×10.538
|
42.22×10.54
|
パラレル/I2C/SPI
|
|
1.92インチ(1)
|
128x160
|
1108
|
32.9×46.55×1.22
|
28.91×39.34
|
パラレル/I2C/SPI
|
|
1.92インチ(2)
|
128x160
|
1127
|
34.5×48.8×1.4
|
28.91×39.34
|
パラレル/I2C/SPI
|
|
2.05インチ
|
128x32
|
1309
|
55.6x21.8x1.45
|
50.54x12.62
|
パラレル/I2C/SPI
|
|
2.08インチ
|
64x256
|
1122
|
19×60.5×1.6
|
12.78x51.18
|
パラレル/I2C/SPI
|
|
2.23インチ
|
128x32
|
1305/1309
|
62×24×2
|
55.02×13.1
|
パラレル/I2C/SPI
|
|
2.42インチ
|
128x64
|
1309
|
60.5×37×1.8
|
55.01×27.49
|
パラレル/I2C/SPI
|
|
2.7インチ(1)
|
128x64
|
1325/1322
|
73x41.86x2
|
61.41X30.69
|
パラレル/SPI
|
|
2.7インチ(2)
|
128x64
|
1327
|
73x40.24x2
|
61.41X30.69
|
パラレル/SPI
|
|
2.7インチ(3)
|
256x128
|
1322
|
73x41.86x2
|
61.41X30.69
|
パラレル/SPI
|
|
2.8インチ
|
256x64
|
1322
|
84x25.8x2
|
69.10X17.26
|
パラレル/SPI
|
|
2.8縦
|
64X256
|
1122
|
28.50X80.50X2
|
17.255x 69.1
|
パラレル/I2C/SPI
|
|
3.12COF
|
256x64
|
1322
|
88×27.8×2
|
76.78X19.18
|
パラレル/SPI
|
|
3.12COG
|
256x64
|
1322
|
88×27.8×2
|
76.78X19.18
|
パラレル/SPI
|
|
3.12垂直
|
64X256
|
1362
|
25.8X86.9X2.0
|
19.18X76.78
|
パラレル/I2C/SPI
|
|
3.4インチ
|
240X128
|
1322
|
89.52X54.41X2
|
75.58X40.30
|
パラレル/SPI
|
|
5.5インチ
|
256x64
|
1322
|
146×45×2
|
135.65X33.89
|
パラレル/SPI
|
|
0.6色
|
64X64
|
1357
|
15x17.5x1.2
|
10.73X10.73
|
SPI
|
|
0.95色
|
96X64
|
1331
|
25.7X22.2X1.2
|
20.14X13.42
|
パラレル/SPI
|
|
0.96色
|
64X128
|
1357
|
14.86X28.4X1.02
|
10.86X21.74
|
パラレル/SPI
|
|
1.12色
|
96X96
|
SEPS114A/1357
|
25.9x30.1x1.3
|
19.85X19.85
|
パラレル/SPI
|
|
1.27色
|
128X96
|
1351
|
33.7x26.9x1.6
|
27.708X19.28
|
パラレル/SPI
|
|
1.45色
|
160X128
|
SEPS525/1333
|
35.8×30.8×1.4
|
28.78X23.024
|
パラレル/SPI
|
|
1.5コカラー
|
128X128
|
1351
|
33.8x34x1.6
|
26.86X26.864
|
パラレル/SPI
|
|
1.69色
|
160X128
|
SEPS525/1333
|
39.9X34X1.6
|
33.575X26.864
|
パラレル/SPI
|

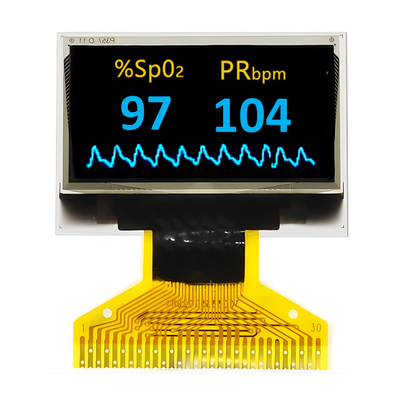

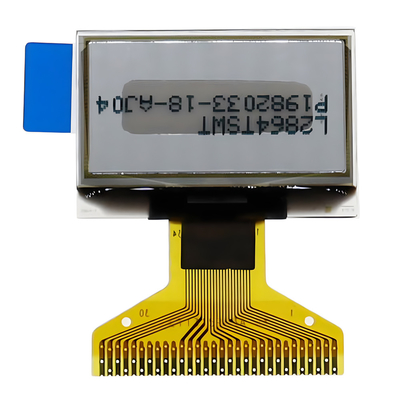

0.96インチ薄型OLEDディスプレイデュアルカラーイエロー+ブルーSPIインターフェース製品イメージ
