商品の詳細:
|
| 製品: | カスタム単色LCD | 表示モード: | ポジティブ,トランスフレクティブ/リフレクティブ |
|---|---|---|---|
| ドライブ・コンディション: | 多重運転 | 稼働電圧: | 3.0ボルト |
| 光学: | すべての視野角 | ディスプレイタイプ: | TN HTN |
| サイズ: | 2インチまたはカスタマイズされたサイズ | バックライト: | ホワイト / アンバー / ブルー / イエロー |
| 動作温度: | -30°Cへの+80°C | 貯蔵温度: | -35°Cへの+85°C |
| 接続: | メタルピン接続 | 準拠性: | REACHとRoHSに準拠している |
| 保証: | 1年 | 応答時間: | 0.1人の氏 |
| ハイライト: | FSTNセグメントLCDディスプレイ,モノクロームセグメントLCDディスプレイ,TNの区分LCDの表示 |
||
記述
最もシンプルなTNLCDパネルには2つの偏振器,2つの透明な電極付きのガラス基板,ITO (インディアムチン酸化物),そして電極の間には液晶物質の薄い層が詰め込まれています.
電圧が切れたら 光源からの自然光は 極光線光になります液体結晶の巻き込み層と一緒に曲がり 90度回転 底のガラスの真ん中に底の偏振器に到達するために偏振光が底辺の偏振器に平行しているので,偏振器を通して光 (白か灰色のピクセル) を見ることができます.
電圧を入れると液晶分子は ガラスの表面に垂直になり 電気場の作用で歪みを失います極光が液晶層に遭遇すると線形光と底辺の偏光器の垂直位置により,底辺の偏光器によって遮断されます.本当にわたしたちは,光 (ブラックピクセル) を見た.
結論として,我々は理解している:
なぜTN歪んだディスプレイと呼ぶのか? それは90度歪んでいるからです
白か灰色の背景に黒い文字が表示されています
ガラスのパネルには2つのモードがあります. ポジティブモード (白/灰色の背景と黒のテキスト) またはネガティブモード (白/灰色のテキストと黒の背景).TN LCDが紙の白い背景を得ることができない理由は,偏振は光のほとんどをカットTNLCDを通過できる光量は 20%から40%です
| ディスプレイタイプ | TN/HTN/STN/FSTN/VA 選択可能 |
| 表示モード | ポジティブ/ネガティブなオプション |
| 見る方向 | 3:00/6:00/9:00/12:00 オプション |
| 偏振モード | 反射/反射/反射オプション |
| 駆動方法 | STATIC/マルチドライブオプション |
| ドライブ・ボルト | 2.5V - 5V 選択可能 |
| 接続方法 | FPC/金属ピン/オプションなし |
| 動作温度 | -25°Cから80°C/カスタマイズ可能 |
| 貯蔵温度 | -30°Cから85°C/カスタマイズ可能 |
| モジュール領域 | カスタマイズ可能 |
| 視野 | カスタマイズ可能 |
FAQ:
Q: 保証はどうですか?
A: 1 年間の保証,正しい使用.
Q: 試料はもらえますか?
A: はい,通常はサンプルが利用できます.いくつかの特別なカスタマイズされた製品では,サンプル注文は受け入れることができます.
Q: その通り最低注文量は?
A: サンプル注文では,小批量でも許容されます.
Q: その通り配達時間は?
A: サンプル注文では15〜20日程度で十分で,大量購入には約30〜35日かかります.
Q: その通り工具料金は返金できますか?
A: 適量であればあります.
電気光学特性
| はい |
ポイント
|
シンボル
|
TEMP ((°C)
|
格付け |
ユニット
|
注記
|
||||
|
ミニ
|
タイプ
|
マックス
|
||||||||
| 1 |
稼働電圧 |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | 注記1 | ||
| 2 |
応答時間
|
昇る時間
|
トル | 25 | 100 | ms | 注記2 | |||
|
秋の時間
|
Tf | 25 | 150 | |||||||
| 3 |
動作頻度 |
fF | 25 | 75 | Hz | |||||
| 4 |
コントラスト率 |
C.C. | 25 | 2 | 5 | 注記3 | ||||
| 5 |
見る方向 |
6午前3時 | 注記4 | |||||||
| 6 |
視角 Cr≥2
|
12H =90° | θup | 25 | 10 | レベル | 注記4 | |||
| 6H f=270° | θダウン | 40 | ||||||||
| 3H f =0° | 左側 | 40 | ||||||||
| 9H f=180° | θ右 | 40 | ||||||||
| 7 |
現在の消費量 |
そうか | 10 | 3.0 | μA | 注記5 | ||||
カスタマイズ
| 適用する | メーターディスプレイ |
| コンテンツを表示 | 数字+ドット+パターン/ドットマトリックス/グラフィック |
| 稼働電圧 | 2.5V またはあなたの要求に応じて |
| 運転方法 | あなたの要求に応じて |
| 視角 | 6H 9H 12H 3H |
| LCDモード | TN STN FSTN HTN VA DFSTN オプション |
| 表示モード | 陰陽性 反射性 トランスフェレクティブ トランスミッション性 |
| 接続モード | メタルピン/ゴム/FPC/その他 |
| バックライト | ゼロまたは白と青のバックライト |
| 電圧駆動 | 動的電圧 / 静的 |
| コントローラー | ゼロ または 要求に応じて |
| インターフェース | I2C / SPI / その他 |
| 稼働電圧 | -20~+70°C (普通) ご希望に応じて |
| ストレージ電圧 | -30~+80°C (普通) ご希望に応じて |
| OEM/ODM | 受け入れられた |
| システム設計 | LCD モジュールに関連するシステムソフトウェアとハードウェア設計が承認される |
| 保証 | 12ヶ月無料,有料保証 持ち上げ時間 |
| パッケージ | プラスチック袋 + 泡 + カートン |
| カートンサイズ | 41.5x36x50cm |
| サンプルリードタイム | 3〜20 営業日 |
| リードタイムをカスタマイズ | 20~35 営業日 |
| 生産 リード タイム | デザインは7日,カスタマイズ:30~35日 |
| 認定 | ロス リーチ |

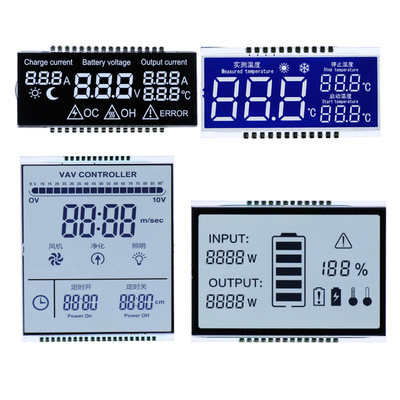

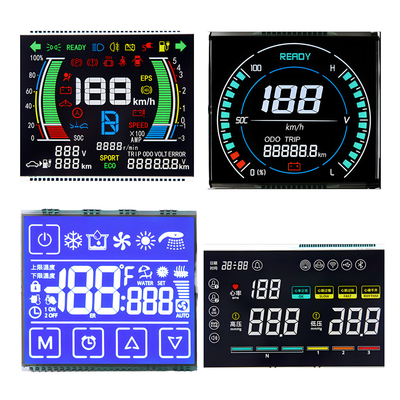

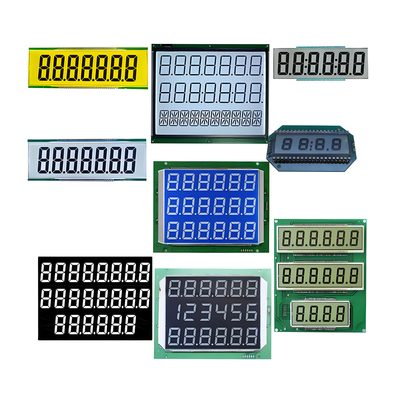

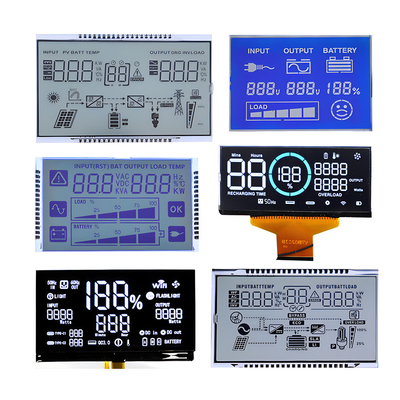

展示された製品
