商品の詳細:
|
| 製品: | 2.8インチ 丸い TFT ディスプレイ | 決議: | 480 (RGB) x 480点 |
|---|---|---|---|
| タッチスクリーン: | 容量感触画面 (CTP) | 見る方向: | IPSの完全な視野角 |
| ドライバIC: | SC7701S | ピン番号: | 30ピン |
| 接続: | ZIF | 表面の光: | 250 cd/m2 (ニット) |
| インターフェース: | RGB 18 ビット | LEDの寿命: | 40千時間 |
| 上:: | -20°C ～ +70°C | 図面の次元: | 86.7 (W) × 86.7 (H) × 4.19 (T) mm |
| アクティブ: | 70.13 ((W) x70.13 ((H) mm | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチ円形液晶ディスプレイ,480x480点円形液晶ディスプレイ,8ビット RGB インターフェイス 円形液晶ディスプレイ |
||
2.8インチ 480x480 丸型 TFT LCD ディスプレイ モジュールの説明
| 一般情報 | 仕様 | ユニット |
| メインパネル | ||
| 展示エリア (AA) | 70.128 (H) *70.128 (V) (2.8インチ) | mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 16.7M | 色 |
| ピクセル数 | 480 (RGB) *480 | ドット |
| ピクセル配置 | RGB垂直ストライプ | - |
| ピクセルピッチ | 0.180 (H) *0.180 (V) | mm |
| 視角 | すべて | 午前3時 |
| ドライブIC | ST7701S | - |
| カラーピクセル配置 | RGB垂直ストライプ | |
| 表示モード | 伝達力/通常は黒 | - |
| 動作温度 | -20+70 | °C |
| 保存温度 | -30+80 | °C |
メカニカル情報
| ポイント | ミン | タイプする | マックス | ユニット | 注記 | |
| モジュールサイズ | 横軸 (H) | - | 86.7 | - | mm | -0だった1 |
| 垂直 (V) | - | 86.7 | - | mm | -0だった1 | |
| 深さ (D) | - | 4.19 | - | mm | ±03 | |
| 体重 | - | TBD | - | g | - | |
2.8インチ 480x480 丸型 TFT LCD ディスプレイ モジュール 図面
PIN 記述
| ピンNO | シンボル | レベル | 機能 |
| 1 | LEDA | H | バックライト+ |
| 2 | LEDK1 | L について | バックライト... |
| 3 | LEDK2 | L について | バックライト... |
| 4 | LEDK3 | L について | バックライト... |
| 5 | LEDK4 | L について | バックライト... |
| 6 | VDD 2.8V | H | 電源 (2.5-3.3V) |
| 7 | IOVCC1.8V | H | 電源 (1.65〜3.3V) |
| 8 | LCM RST | H/L | LCM ハードウェア リセットピン |
| 9 | TE | H/L | 破裂効果出力 |
| 10 | PWM | H/L | バックライト オン/オフ コントロールピン |
| 11 | GND | L について | 地面 |
| 12 | D0P | H/L | HSSI_D0+ は微分データ信号線である. |
| 13 | D0N | H/L | HSSI_D0- は差分データ信号線である. |
| 14 | GND | L について | 地面 |
| 15 | D1P | H/L | HSSI_D1+ は微分データ信号線である. |
| 16 | D1N | H/L | HSSI_D1- は,差分データ信号線である. |
| 17 | GND | L について | 地面 |
| 18 | CP | H/L | HSSI_CLK+ は差分データ信号ラインです |
| 19 | CN | H/L | HSSI_CLK- は差値データ信号線である. |
| 20 | GND | L について | 地面 |
| 21 | NC | NC | |
| 22 | GND | L について | 地面 |
| 23 | NC | NC | |
| 24 | GND | L について | 地面 |
| 25 | TP-INT | H/L | 断断ピン |
| 26 | TP-SDA | H/L | シリアルデータ入力ピン |
| 27 | TP-SCL | H/L | シリアルクロック入力 |
| 28 | TP-REST | H/L | TP ハードウェア リセットピン |
| 29 | TP-VCC | H/L | 電源 2.8V |
| 30 | GND | L について | 地面 |
絶対最高格付け
|
ポイント |
シンボル |
価値観 |
ユニット |
|
| ミニ | マックス | |||
| ロジック回路の電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ回路の電源電圧 | VCI | -0だった3 | 4.6 | V |
DC電気特性
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 電源 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 正常モード 電流消費量 | Icc | - | - | 55 | mA | VCC=2.8V |
| TFTゲート ON ストレージ | VGH | 11.5 | 12 | 16 | V | |
| TFTゲートOFF電圧 | VGL | -8 | -12 | -12 | V | |
バックライトユニットの特徴
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 前向き供給電圧 | Vf | 2.7 | - | 3.3 | V | |
| 前期供給 流量 | もし | - | 80 | - | mA | |
| LCM照明度 | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| 統一性 | / | 80 | % | - | ||

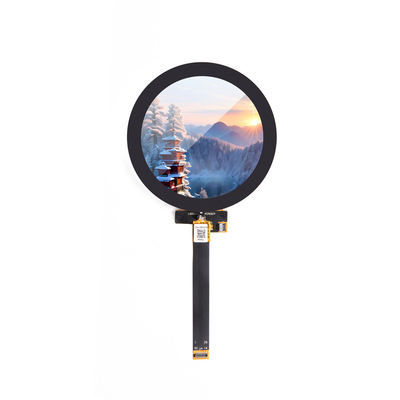

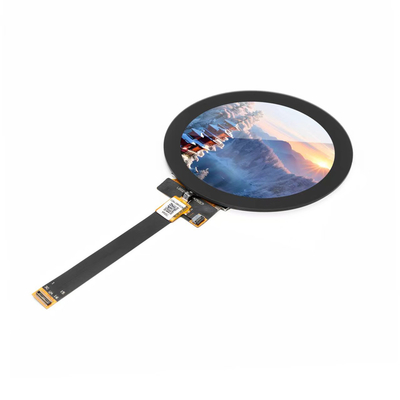

2.8インチ 480x480 丸型 TFT LCD ディスプレイ モジュール 製品画像
