商品の詳細:
|
| キーワード: | 13.3インチ TFT LCD と CTP | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDインターフェース: | EDP | 表面の光: | 1000 cd/m2 |
| タッチスクリーン: | CTP | CTP インターフェイス: | USB |
| アクティブ エリア: | 293.76×165.24mm | 作業温度: | -10°C から +60°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1000nits PCAP TFT LCDディスプレイモジュール,1920x1080 PCAP TFT LCDディスプレイモジュール |
||
この商品について
PCAP (投影型静電容量式) タッチスクリーンを備えた 13.3 インチ TFT LCD ディスプレイ モジュールで視覚体験を向上させます。この高性能ディスプレイは、見事なビジュアルと応答性の高いタッチ機能を兼ね備えており、幅広いアプリケーションに最適です。
高解像度: 1920x1080 ピクセルの解像度で鮮明でクリアなビジュアルをお楽しみください。産業用、医療機器、対話型キオスクなど、あらゆるアプリケーションに優れた画質を提供します。
鮮やかな明るさ: 1000 ニットの輝度レベルを備えたこのディスプレイは、明るい環境でも優れた視認性を保証し、屋内および屋外の用途に適しています。
PCAP タッチスクリーン テクノロジー: 投影型静電容量式タッチ (PCAP) テクノロジーは、スムーズで応答性の高いタッチ エクスペリエンスを提供し、ユーザー インタラクションを強化するマルチタッチ機能をサポートします。
EDP インターフェイス: Embedded DisplayPort (EDP) インターフェイスを備えたこのディスプレイ モジュールは、さまざまなシステムとの統合を容易にし、高速かつ効率的なデータ転送を保証します。
13.3 インチ TFT LCD ディスプレイ モジュールは、次のようなさまざまな用途に最適です。
パフォーマンスと信頼性を重視して設計された、PCAP タッチスクリーンを備えた 13.3 インチ TFT LCD ディスプレイ モジュールは、高品質の視覚体験を実現する頼りになるソリューションです。鮮やかな色、優れた輝度、ユーザーフレンドリーなタッチ機能を備えたこのディスプレイは、現代のアプリケーションの要求を満たすように構築されています。
13.3 インチ TFT LCD ディスプレイ モジュールで今すぐプロジェクトをアップグレードし、ユーザーに感動を与える素晴らしいビジュアルとシームレスなインタラクションをお楽しみください。
製品仕様
|
特徴 |
サイズ | 13.3インチ |
| 解決 | 1920(横)×1080(縦) | |
| インタフェース | eDP1.2/2.7Gbps/2レーン | |
| 接続タイプ | 20455-030E-76 (I-PEX) | |
| 色の濃さ | 1670万 | |
| 技術の種類 | アシ | |
| ディスプレイ仕様画素ピッチ(mm) | 0.153×0.153 | |
| ピクセル構成 | RGB縦ストライプ | |
| 表示モード | ノーマルブラック | |
| TPドライバIC | ノースカロライナ州 | |
| 液晶表面処理 | アンチグレアコーティング：（3H） | |
| 見る方向 | U/D/L/R:85/85/85/85 | |
| コントラスト比 | 1000:1 | |
| 色域 | 72% | |
| 輝度(cd/m2) | 1000(標準) | |
| 電力の消費量 |
LCD:1.8(W)(最大)(白パターン) |
|
| LED 番号 | 50個のLED | |
| 重量(g) | - | |
|
機械式 |
外形寸法(幅×高さ×奥行き)(mm) | 307.55×185.62×7.25mm |
| TP レンズ視野(mm) |
294.36x165.84 |
|
| LCM (幅×高さ×奥行き) (mm) | 305.19×177.69×5.25mm | |
| LCDアクティブエリア(mm) | 293.76×165.24 | |
| TSPあり/なし | TSPあり |
外形図
インターフェースピンの定義
|
ターミナル |
シンボル |
機能 |
|
|
1 |
ノースカロライナ州 |
接続がありません |
|
|
2 |
H-GND |
地面 |
|
|
3 |
LAN1N |
補完信号リンク _Lane1 |
|
|
4 |
LAN1P |
True Signal リンク _Lane1 |
|
|
5 |
H-GND |
地面 |
|
|
6 |
LAN0_N |
補完信号リンク _Lane0 |
|
|
7 |
LAN0_P |
True Signal リンク _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
True Signal Link _補助チャンネル |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
地面 |
|
|
12 |
LCD_VCC |
電源、3.3V (代表値) |
|
|
13 |
LCD_VCC |
電源、3.3V (代表値) |
|
|
14 |
BIST |
パネルセルフテストの有効化 |
|
|
15 |
H_GND |
地面 |
|
|
16 |
H_GND |
地面 |
|
|
17 |
HPD |
HPD(ホットプラグ検出)信号ピン |
|
|
18 |
BL_GND |
高速グラウンド |
|
|
19 |
BL_GND |
高速グラウンド |
|
|
20 |
BL_GND |
高速グラウンド |
|
|
21 |
BL_GND |
高速グラウンド |
|
|
22 |
BLEN |
バックライトオン/オフ制御端子 |
|
|
23 |
BL PWM |
バックライトPWM調光 |
|
|
24 |
ノースカロライナ州 |
接続がありません |
|
|
25 |
ノースカロライナ州 |
接続がありません |
|
|
26 |
BL PWR |
バックライト電力 |
|
|
27 |
BL PWR |
バックライト電力 |
|
|
28 |
BL PWR |
バックライト電力 |
|
|
29 |
BL PWR |
バックライト電力 |
|
|
30 |
ノースカロライナ州 |
接続がありません |
|
電気仕様
|
パラメータ |
分。 |
典型的。 |
最大。 |
ユニット |
備考 |
|
|
表面の明るさ |
800 | 1000 | cd/m2 | |||
|
電源電圧 |
VDD |
3.0 |
3.3 |
V |
注1 |
|
|
許容入力リップル電圧 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3Vの場合 |
|
電源電流 |
IDD |
- |
- |
ミリアンペア |
注1 |
|
|
差動入力電圧 |
ビデオ |
- |
1320 |
mV |
||
|
消費電力 |
0.9 |
|
W |
注1 |
||
|
- |
4 |
- |
W |
注2 |
||
|
- |
4.9 |
- |
W |
|||
光学特性
| アイテム | シンボル | 状態 | 仕様 | ユニット | |||
| 分。 | 典型的。 | 最大。 | |||||
| コントラスト比 | CR |
O=0度 |
700 | 1000 | |||
| 白の輝度 | イリ | 800 | 1000 | cd/平方メートル | |||
| 応答時間 | TR+TF | 30 | 35 | MS | |||
|
色度 |
赤 | XR | (0.642) | ||||
| 年 | (0.333) | ||||||
| 緑 | Xg | (0.301) | |||||
| Ｙｇ | (0.621) | ||||||
| 青 | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| 白 | Xw | (0.313) | |||||
| やあ | (0.329) | ||||||
|
視野角 |
ホル。 | ①1(3時) |
中心CR≧10 |
80 | 85 |
度 |
|
| ①2(9時) | 80 | 85 | |||||
| Ver. | θ2(12時) | 80 | 85 | ||||
| θ1(6時) | 80 | 85 | |||||
| NTSC比 | % | 65 | 72 | % |
|||

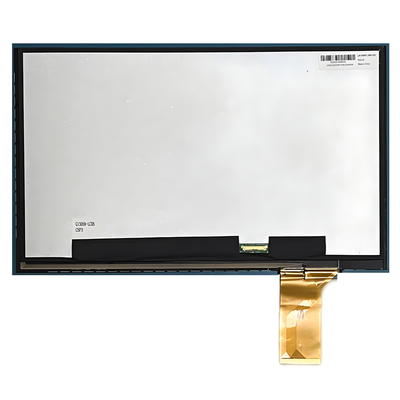

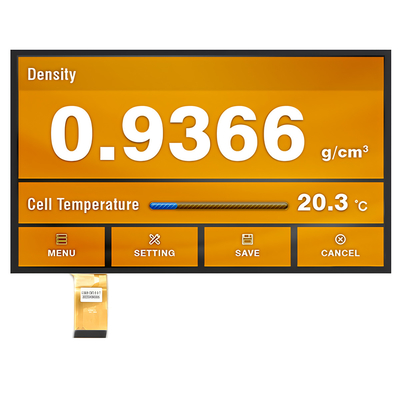

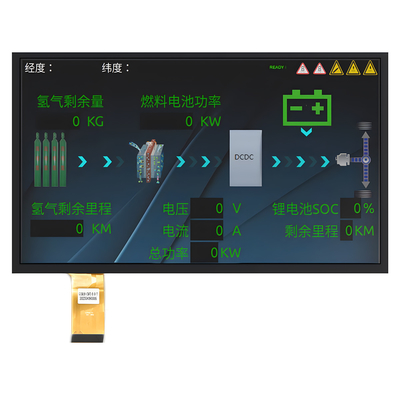

製品イメージ
