商品の詳細:
|
| 製品: | 1.45インチフルカラーOLED | 決議: | 160×128 ピクセル |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 8ビット 68XX/80XX パラレル,4ワイヤのSPI,I2C |
| 色を表示する: | フルカラー | 光学: | すべての視野角 |
| ディム・スクリーン: | 35.80 x 30.80 x 1.60 (ミリ) | アクティブ エリア: | 28.78 x 23.024 (ミリ) |
| ピクセルピッチ: | 0.06 x 0.18 (ミリ) | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | ドライバIC: | SSD1333 |
| ロジックの供給電圧: | 1.65 - 3.5V | ピン番号: | 30ピン |
| 義務: | 1/128 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 160×128 ピクセル OLEDディスプレイ,1.45インチ OLEDディスプレイ,30ピンのOLEDディスプレイ |
||
1.45インチ AMOLED 160x128点 30ピン 製品紹介
SFOS145TW-7100ANはカラーOLEDディスプレイである.OLED (Organic Light Emitting Diode) は,より明るい,より明確な画像とより敏捷な応答速度を持つ新世代の技術である.この1.45インチのSFOS145TW-7100AN OLEDディスプレイは160 x 128の単色ドットで構成されていますこのOLEDモジュールは軽量で,低消費電力で,サイズが小さく,選択可能な異なるインターフェースを持っています.これはデフォルトのSPI,並行,I2Cインターフェースです.
SFOS145TW-7100ANの有効面积 (横) は1. 45インチ,モジュールのサイズは35. 80 x 30. 80 x 1. 60 (mm),有効面积は28. 78 x 23. 024 (mm) です.この1.45インチ OLEDディスプレイはIC SSD1333を搭載し,高コントラスト比 20000:1論理電源の電圧範囲は1.65V-3.5Vで,典型的な値は3Vです.医療機器,POSシステム,ホワイトグッズ,家庭用アプリケーション,工業用道具自動化,オーディオビジュアル表示システム,パーソナルケア製品,家電,自動車ディスプレイ,ダイナミック情報ディスプレイなど
ディスプレイ仕様
1) ディスプレイモード: パシブマトリックス
2) 画面の色: 262,144色 (最大)
3) 運転義務: 1/ 128 運転義務
メカニカル仕様
1) 概要図: 添付された概要図に従って
2) ピクセル数: 160 (RGB) × 128
3) モジュールのサイズ: 35.80 × 45.30 × 1.60 (mm)
4) パネルのサイズ: 35.80 × 30.80 × 1.60 (mm)
5) アクティブ エリア: 28.78× 23.024 (mm)
6) ピクセルピッチ: 0.06 × 0.18 (mm)
7) ピクセルサイズ: 0.04 × 0.164 (mm)
8) 重量: TBD (g) ± 10%
1.45インチ AMOLED 160x128 点30ピン 製品図
ピン定義
| ピンナンバー | シンボル | I/O | 機能 | ||||||||||||||||||||||||
| パワーサプライ | |||||||||||||||||||||||||||
| 22 | VDD | P |
コア・ロジック・サーキットの電源 これはVCIから内部で制御される電圧供給ピンです.このピンとVSSの間には,あらゆる状況下でコンデンサターが接続されるべきです. |
||||||||||||||||||||||||
| 525 | VCC | P |
OEL パネルの電源 このチップの電圧供給ピンは, 外部の源 |
||||||||||||||||||||||||
| 23 | VSS | P |
OEL システムの根拠 これは接地ピンです.また,論理ピン,OEL駆動電圧,アナログ回路の参照として機能します.外部接地に接続する必要があります. |
||||||||||||||||||||||||
| 229歳 | VLSS | P |
アナログ回路の基礎 アナログの接地ピンは 外部から VSS に接続する |
||||||||||||||||||||||||
| 運転手 | |||||||||||||||||||||||||||
| 24 | IREF | 私は |
照度調整の現在の参照 このピンは断片電流参照ピンである.このピンとVSSの間にはレジスタが接続されるべきである.電流を最大12.5μAに設定する. |
||||||||||||||||||||||||
| 427歳 | VCOMH | P |
COM信号の出力電圧高レベル このピンはCOM信号の高出力レベルの入力ピンです. このピンとVSSの間にタンタルコンデンサが接続されるべきです. |
||||||||||||||||||||||||
|
328歳 |
VSL
|
P
|
SEG信号の出力電圧低レベル これはセグメントの電圧基準ピンです 外部VSLが使用されていない場合,このピンを開いて,ダイオードを地面に固定する必要があります. |
||||||||||||||||||||||||
| テストパッド | |||||||||||||||||||||||||||
| 21 | FR フランス | オー |
フレーム周波数誘発信号 このピンから信号が発信され ドライバーの状態を特定できます.このピンに何も接続されてはいけません.個別に開いておくべきです. |
||||||||||||||||||||||||
| インターフェース | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
私は |
通信プロトコル 選択 これらのピンはMCUインターフェース選択入力である.次の表を参照してください. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4ワイヤのSPI | 0 | 0 | |||||||||||||||||||||||||
| 8ビット 68XX パラレル | 0 | 1 | |||||||||||||||||||||||||
| 8 ビット 80XX パラレル | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | 私は |
コントローラーとドライバーの電源リセット このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
||||||||||||||||||||||||
| 18 | CS# | 私は |
チップを選択 このピンはチップ選択入力です. チップはMCU通信のみに有効です. CS#が低くなると |
||||||||||||||||||||||||
|
19 |
D/C# |
私は |
データ/コマンドコントロール このピンはデータ/コマンド制御ピンです.ピンを高く引っ張ると,D7~D0の入力が表示データとして処理されます.ピンを低く引っ張ると,P2は表示データとして処理されます.D7~D0の入力がコマンドレジスタに転送されます.. ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SDINのデータはデータとして処理されます. ピンを低く引っ張ると,SDINのデータはコマンドレジスタに移されます. 3線連続モードが選択された場合,このピンがVSSに接続されなければならない. MCU インターフェース信号との詳細な関係については,タイミング特性図を参照してください. |
||||||||||||||||||||||||
| インターフェース | |||
|
14 |
E/RD# |
私は |
読書/書き込み 読み込み または 読書 このピンはMCUインターフェース入力である.68XXシリーズマイクロプロセッサに接続するときは,このピンはEnable (E) 信号として使用される.このピンが高く引っ張られ,CS#が低く引っ張られると読み書き操作が開始されます. 80XXマイクロプロセッサに接続すると,このピンが読み込み (RD#) 信号を受け取ります.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ読み込み操作が開始されます. シリアルモードが選択された場合,このピンがVSSに接続されなければならない. |
|
15 |
R/W# |
私は |
読み/書く 選択または書く このピンはMCUインターフェイス入力である.68XXシリーズマイクロプロセッサに接続するときは,このピンが読み書き (R/W#) 選択入力として使用される.このピンを読み取りモードの"High"に引っ張って書き込みモードの"Low"に引っ張ります. 80XX インターフェースモードが選択されたとき,このピンは Write (WR#) 入力になります.このピンが低く引っ張られ,CS#が低く引っ張られるときにデータ書き込み操作が開始されます. シリアルモードが選択された場合,このピンがVSSに接続されなければならない. |
|
6~13 |
D7~D0 |
I/O |
ホストデータ入力/出力バス このピンは,マイクロプロセッサのデータバスに接続される 8 ビットバイダイレクトデータバスです. シリアルモードが選択されたとき,D1はシリアルデータ入力SDINであり,D0はシリアルクロック入力SCLKになります. 使用していないピンは,D2を除き,連続モードでVSSに接続しなければならない. |
| 準備金 | |||
|
130歳
|
NC | - |
保護ピン (サポートピン) サポートピンは,機能ピンのストレスの影響を軽減することができます.これらのピンは,ESD保護回路として外部接地に接続する必要があります. |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 供給電圧 | VDD | -0だった3 | 4 | V |
| I/O ピンの電源電圧 | VDDIO | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VDDH | -0だった3 | 15 | V |
| 動作温度 | トップ | -40歳 | 70 | .C |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C |
| 寿命 (100 cd/m2) | 10,000 | - | 時間 |
オプティック特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 亮度 | Lbr | 注記 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.260 だった29 | 0.30 0 だった33 | 0.340 だった37 | |
| C.I.E (赤) | (x) (y) | C.I.E. 1931 年 | 0.62.0 だった28 | 0.660. ほら32 | 0.700. わかった36 | |
| C.I.E. (グリーン) | (x) (y) | C.I.E. 1931 年 | 0.240 だった60 | 0.280 だった64 | 0.32.068 | |
| C.I.E. (ブルー) | (x) (y) | C.I.E. 1931 年 | 0.100. わかった16 | 0.140 だった20 | 0.180 だった24 | |
| ダークルームのコントラスト | CR | - | >10000:1 | - | ||
|
視角 |
-
|
自由に |
-
|
程度 |

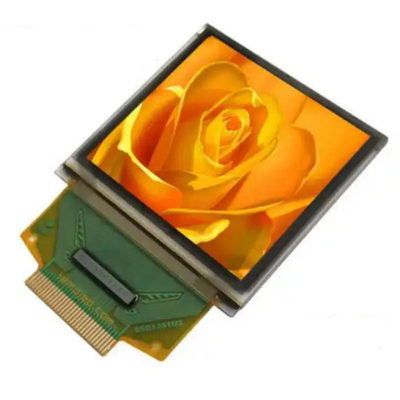

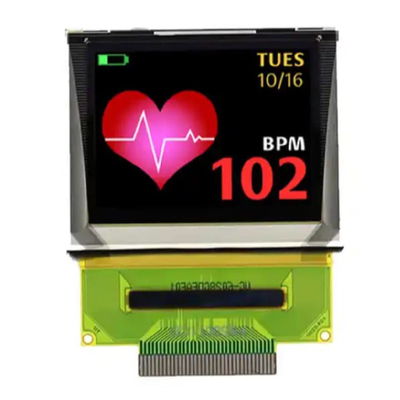

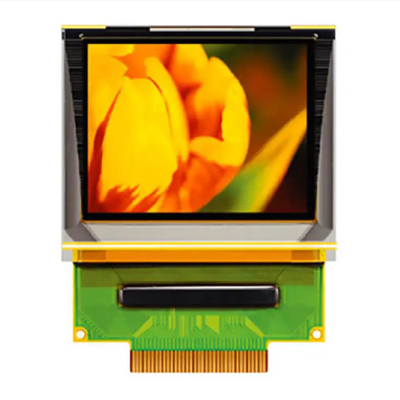

1.45インチ AMOLED 160x128 点30ピン 製品画像
