商品の詳細:
|
| 製品: | OLEDディスプレイ 1.5 インチ | 決議: | 128 × 128 |
|---|---|---|---|
| ガラスの種類: | OLED | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 33.9 (W) x 37.3 (H) x 1.45 (T) mm |
| アクティブ エリア: | 26.86 (W) x 26.86 (H) mm | 動作温度: | -30°Cへの+80°C |
| ピン番号: | 25ピン | コントローラー: | SH1107または同等の |
| ドライブモード: | 1/128 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.5インチ OLEDディスプレイモジュール,128×128 OLEDディスプレイモジュール,SPIインターフェイス OLEDディスプレイモジュール |
||
1.5インチ OLED, 128x128点 1.5インチ OLEDディスプレイ 製品紹介
SAEF Technology SFOS150JY-7175ANは,1. 5インチ OLED (有機発光二極管) ディスプレイで,128x128ドット解像度.この1.5 oledモジュールは,コントローラSH1107G oled ICに組み込まれています.8 ビット 6800 と 8080 をサポートするSAEF は,顧客がアプリケーションに適したモジュールを選択できるように ZIF FPC と Hotbar のバージョンを提供しています.
SFOS150JY-7175ANはCOG構造 OLEDディスプレイです このOLEDモジュールは軽量で低電力で非常に薄いもので,壁/メーターデバイス,家庭用アプリケーション,POSシステム,クラウド/IoTシステム,手持ち楽器,インテリジェント技術装置,エネルギーシステム,自動車,通信システム,医療機器など.OLEDモジュールは -30°Cから+80°Cの温度で動作できます.貯蔵温度が -40°Cから +85°Cまで.
SAEF TechnologyのグラフィックOLEDディスプレイは,COB,COG,TABパッシブマトリックス技術を含む3つの機械構造で提供されています.50x16 OLED グラフィックディスプレイで利用可能なグラフィックモノクロム OLED 解像度OLED 64x128 OLED, 100x16 OLED, 100x32 グラフィック OLED, 200x16 グラフィック OLED, OLED 128x32, OLED ディスプレイ 128x64, OLED 128x128, 256x64 OLED ディスプレイ.SAEF 製品ラインのグラフィック OLED ディスプレイには,搭載制御器とインターフェースが並列このOLEDディスプレイモジュールは,解像度/色によって3Vまたは5Vの電圧を駆動しています.
SAEFは,0.42インチから5.5インチまでのサイズで幅広いOLEDディスプレイモジュールを提供しています.例えば0.42インチマイクロOLEDディスプレイ,0.66インチミニOLEDディスプレイ,0.69インチOLED,0.91インチOLEDディスプレイ,0.95インチOLED,0.96インチ OLEDディスプレイ1.5" OLEDディスプレイ,2" OLED,2.4" OLED,2.7" OLEDディスプレイ,5.5" OLEDディスプレイ,カスタムデザインソリューション
物理データ
| 違う | ポイント | 仕様 | ユニット |
| 1 | 横切りの大きさ | 1.50 | インチ |
| 2 | 決議 | 128 * 128 | ポイント |
| 3 | アクティブ エリア | 26.86 (W) * 26.86 (H) | mm |
| 4 | 図面の次元 | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | ピクセルピッチ | 0.210 (W) * 0.210 (H) | mm |
| 6 | ピクセルサイズ | 0.185 (W) * 0.185 (H) | mm |
| 7 | ドライバーIC | SH1107G-02 | - |
| 8 | 色を表示する | ホワイト | - |
| 9 | グレースケール | 1 | ちょっと |
| 10 | インターフェース | パラレル / SPI / IIC | - |
| 11 | IC パッケージタイプ IC | コグ | - |
| 12 | モジュール接続型 | ZIF | - |
| 13 | 厚さ | 1.45±01 | mm |
| 14 | 体重 | TBD | g |
| 15 | 義務 | 1/128 病気 の 原因 | - |
1.5インチ OLED, 128x128点 1.5インチ OLEDディスプレイ 製品図
絶対最高格付け
| ポイント | ミン | マックス | ユニット | コメント |
| 供給電圧 (VDD) (VDD) | -0だった3 | +3だ6 | V | IC 最大級IC |
| 供給電圧 (VPP) (VPP) | -0だった3 | +17 | V | IC 最大級IC |
| 動作温度 (TOP) | -30歳 | 80 | °C |
- |
| 貯蔵温度 (TST) (TST) | -40歳 | 85 | °C |
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
|
供給電圧 |
論理供給電圧IC | VDD | 1.65 | 3.0 | 3.5 | V |
| 動作する (OLEDパネル用) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
入力電圧 |
高電圧 | HIV | 0.8 * VDD |
- |
VDD | V |
| 低電圧 | VIL | VSS |
- |
0.2 * VDD | V | |
|
出力電圧 |
高電圧 | VOH | 0.8 * VDD |
- |
VDD | V |
| 低電圧 | VOL | VSS |
- |
0.2 * VDD | V | |
電気光学特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | コメント | |
| 動作照明量 | L について | 80 | 100 | - | cd/m2 | 100%ピクセル | |
| 電力消費量 | P |
- |
120 | 150 | mW | 30%のピクセル | |
| フレーム周波数 | FR |
- |
100 |
- |
Hz |
- |
|
| 色調整 | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
ダークルーム |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| 応答時間 | 上がって | トル | - | 10 | - | 私達 | - |
| 腐敗 | Td | - | 10 | - | 私達 | - | |
| コントラスト比 | C.C. | 10000:1 |
- |
- |
- |
ダークルーム | |
| 視角 | △θ | 160 |
- |
- |
資格 |
- |
|
| 運用寿命 | トップ | 20,000 |
- |
- |
時間 | L=100 cd/m2 | |

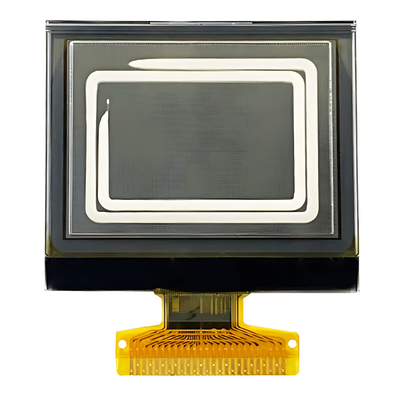

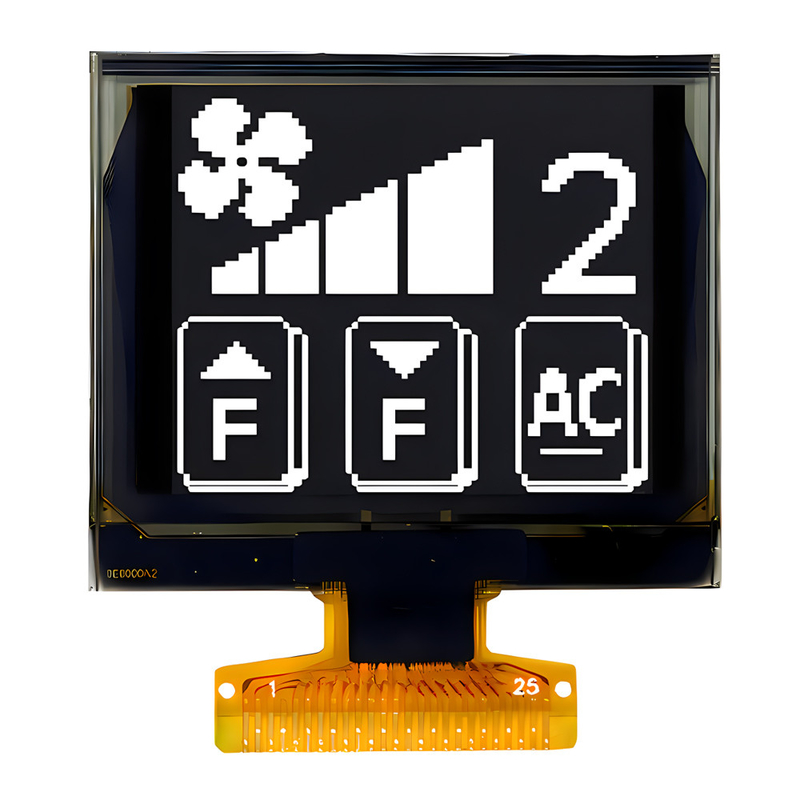

1.5インチ OLED, 128x128点 1.5インチ OLEDディスプレイ 製品画像
