商品の詳細:
|
| 製品: | 標準 128x64 LCM | 決議: | 128X64点 |
|---|---|---|---|
| 指示を表示する: | 6時 | Lcdタイプ: | FSTN 陽性 |
| 偏光子のタイプ: | Transflective | モジュールサイズ: | 40.0L×28.0W×4.5H (最大) |
| 視野: | 37.0×20.0 (mm) | ドライバIC: | ST7567 |
| ピン番号: | 28ピン | インターフェース: | 6800シリーズ OR 8080シリーズ MPU |
| 動作温度: | -20°C ～ +70°C | 供給電圧: | 3.3V (典型的な値) |
| 寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128×64 ピクセル COG LCD,3.3v COG LCD,FSTN 陽性 COG LCD |
||

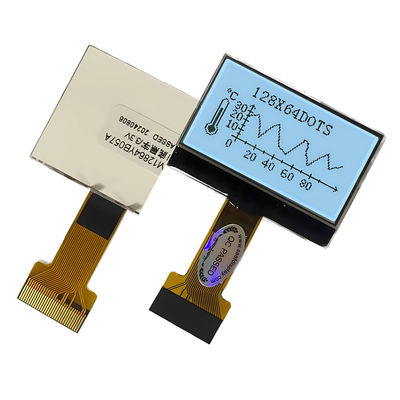

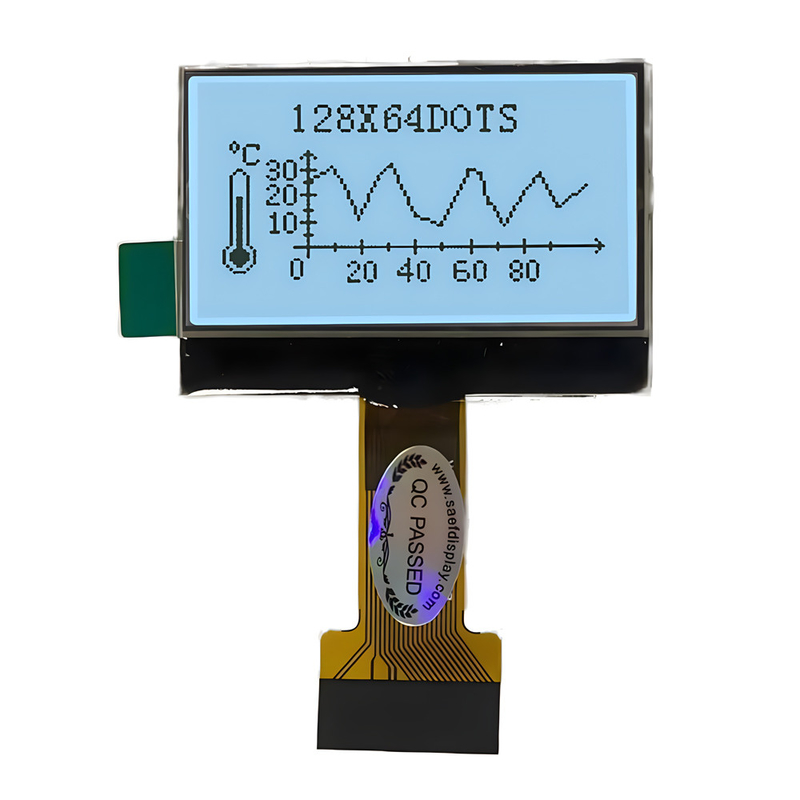

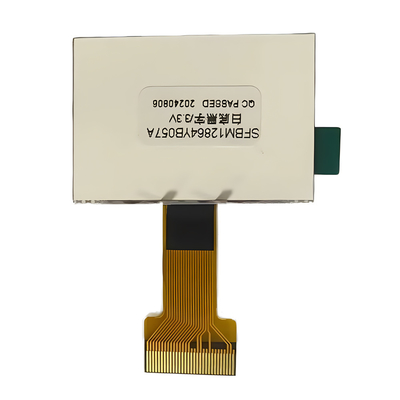

COG モジュール 128X64 ピクセル FSTN ポジティブ 3.3v 製品紹介
128x64 COG LCDは,低コスト,ユーザーフレンドリー,プログラミングの容易さにより,非常に広く使用されている低コストのグラフィックドットマトリックスモジュールです.SAEFDISPLAYは,顧客が選択できる1000以上の異なるサイズ (VA) の標準製品を提供しています.詳細については,当社の販売チームに連絡してください. ポジティブなFSTN COG LCDは,黄色,緑,白,オレンジなど,さまざまな色のバックライトで装備することができます.,負のディスプレイには128x64 COGのLCD,白,青,その他の色のバックライトも追加できます.画面のコントラストと見方角を大きく向上させる.
特徴
メカニカル仕様
| ポイント | 仕様 | ユニット |
| モジュールサイズ (L×W×H) | 40.0L×280.0W×4.5 (最大) H | mm |
| 視野 (W×H) | 37.0×200 | mm |
| 効果的領域 | 128×64 | ドット |
| ドットピッチ (W×H) | 0.27×027 | mm |
| ポイントサイズ (W×H) | 0.245×0245 | mm |
図面
ピン定義
| ポイント | シンボル | レベル | 機能 |
| 1 | VDD | +3.3V | 論理 の 電力 供給 |
| 2 | C86 | H/L | H:6800 平行 L:8080 平行 |
| 3 | VSS | 0V | パワーグラウンド |
| 4 | V0 | ほら |
この端末とVSS端末の間にコンデンサを接続 |
| 5 | V1 | ほら | |
| 6 | V2 | ほら | |
| 7 | V3 | ほら | |
| 8 | V4 | ほら | |
| 9 | CAP2 | ほら | この端末とCAP2+端末の間にコンデンサを接続 |
| 10 | CAP2+ | ほら | この端末とCAP2端末の間にコンデンサを接続 |
| 11 | CAP1 | ほら | この端末とCAP1端末の間にコンデンサを接続 |
| 12 | CAP1+ | この端末とCAP1+端末の間にコンデンサを接続 | |
| 13 | CAP3+ | ほら | この端末とCAP1端末の間にコンデンサを接続 |
| 14 | VOUT | この端末とVSSまたはVDD端末の間にコンデンサを接続 | |
| 15 | VSS | 0V | パワーグラウンド |
|
16 ~ 23 |
D7~D0 |
H/L |
8ビット両方向データバス |
|
24 |
/RD |
H/L |
8080 パラレル:この信号がLであるとき,データバスは出力状態にある. 6800 Parallel:これは6800シリーズMPUの有効クロック入力端末です. |
|
25 |
/WR |
H/L |
8080 パラレル:データバスの信号は/WR信号の上昇する端に固定されている. 6800 パラレル:H:読み L:書く |
| 26 | A0 | H/L |
H:D0からD7が表示データであることを示します. L:D0からD7は制御データであることを示します. |
| 27 | /RES | H/L | リセット操作は/RES信号レベルによって実行されます. |
| 28 | CS1 | L について | チップ選択信号 |
最大絶対限度
| ポイント | シンボル | ミニ | マックス | ユニット | 条件 |
| 供給電圧 | Vdd | 2.5 | 3.6 | V | Vss=0V |
| 入力電圧 | ワイン | 0 | Vdd | V | Vss=0V |
| 動作温度 | トップ | -20歳 | +70 | °C | 凝縮物がない |
| 貯蔵温度 | Tst | -30歳 | +80 | °C | 凝縮物がない |
バックライトの特徴 (色:白)
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | 条件 |
| 前向きの電圧 | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| 照明度 | Lv | 280 | 350 | 420 | cd/m2 | |
| LED の数 | - | - | 3 | - | パーツ | - |
| 接続モード | P | - | パラレル | - | - | - |
