商品の詳細:
|
| 製品: | 0.96インチ I2C OLED 4ピン | 決議: | 128x64ピクセル |
|---|---|---|---|
| 構造: | COG OLED + PCB | インターフェース: | I2C 選択可能 |
| タッチスクリーン: | カスタマイズできる | 見る方向: | すべての視角 (85/85/85/85) |
| ディム・スクリーン: | 24.7 × 27 (mm) (PCBのサイズ) | 接続: | メタル ピン |
| ピン番号: | 4つのピン | 作業温度: | -40°Cから+85°C |
| 生涯: | 50,000時間 @ 60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 12864 OLEDディスプレイボードモジュール,128x64 OLEDの表示モジュール,0.96インチ OLEDディスプレイボードモジュール |
||
0.96インチ OLED I2C インターフェース 製品紹介
0.96インチI2Cモジュールは,様々な電子機器に広く使用されている小さなOLEDディスプレイモジュールです.96インチ OLED I2C モジュールは,優れたディスプレイ性能と低消費電力特性により,電子製品における理想的なディスプレイソリューションとなっています.
商品コード:SFOM096YZ4-12864WB-02
画面サイズ: 0.96インチ
解像度: 128×64 ピクセル
視角: 160°以上
色の選択: 黄色 青 白 青
電力需要: 3V/5V
信号タイプ:デジタル信号,I2C通信をサポート
ピン定義:GND,VDD,SCK,SDA
作業温度範囲: -40 °C~85 °C (工業用)
電力消費: 完全に点灯したときに約0.08W,約0.06W
0.96インチOLED自体は,バックライトを必要としない自己照明技術を持っています.各ピクセルは独立して光を放出し,より明確な表示効果を提供します.さらに,0.96インチOLEDは,バックライトを必要としません.96インチ OLEDは,非常に低消費電力を持っています電気電池駆動の携帯デバイスに特に適しています.高コントラストの特徴があり,ユーザーに優れた視覚体験を提供します.3Vと5Vの論理レベルI2Cインターフェースをサポートし,データ転送と制御を完了するには2つのデータインターフェースケーブルのみが必要です.96インチ OLEDは,スマートデバイスのステータス表示画面としてスマートホームで広く使用されています時間や健康データなどの情報を表示するスマートウェアラブルデバイスや 産業機器や産業自動化におけるキーパラメータなどを表示します
特徴
| 製品 | 0.96インチ OLED I2C インターフェース |
| モデル番号 | SFOM096YZ4-12864WB-02 |
| 運転計画 | 奉仕 の 業 1/64 |
| 見る方向 | すべて の 見方 |
| ドライバーIC | SSD1315 |
| 電源の電圧 | 3.0V |
| VCC | 12.0V |
| インターフェース | IIC について |
| モジュールのサイズ | 24.70 (L) x27.0 (W) mm (PCBサイズ) |
| 視野 | 22.74 ((L) x 11.86 (W) mm |
| アクティブ エリア | 21.74 (L) × 10.86 (W) mm |
| ドットピッチ | 0.154 (W) x 0.154 (H) mm |
| ポイントサイズ | 0.17 (W) × 0.17 (H) mm |
輪郭図
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VDD | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
|
亮度 (VCCは外部から供給される) |
Lbr | 注記 5 | 90 | - | - | cd/m2 | |
|
亮度 (内部DC/DCで生成されるVCC) |
Lbr | 注記 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | ||
| ダークルームのコントラスト | CR | - | 2000:1 | - | |||
| 視角 | - | 自由に | - | 程度 | |||

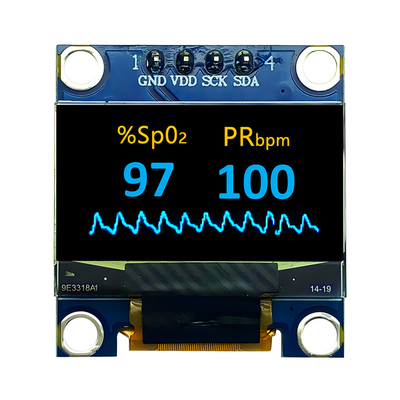

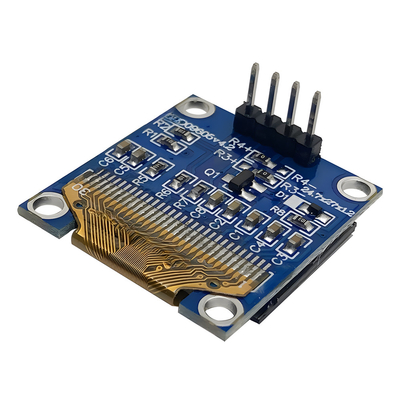

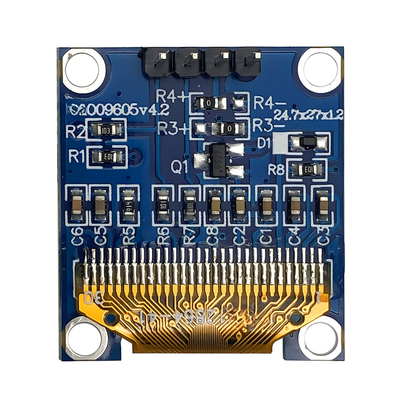

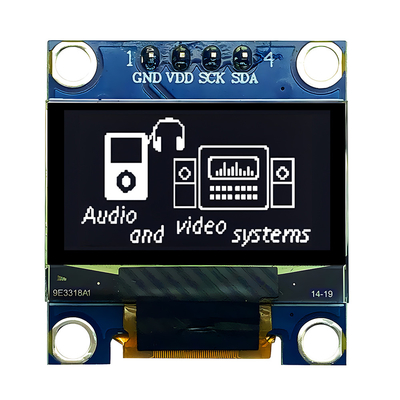

0.96インチ OLED I2C インターフェース 製品画像
信頼性試験の内容
| ポイント | 条件 | 基準 | |
| 高温操作 | 70°C240 時間 |
運用機能が機能している |
|
| 低温操作 | -40歳°C240 時間 | ||
| 高温保存 | 85°C240 時間 | ||
| 低温 貯蔵 | -40歳°C240 時間 | ||
| 高温/高湿度での操作 | 60°C, 90% RH, 120 時間 | ||
| 熱ショック |
-40歳°C-> 85°C24 サイクル 60分間の滞在 |
||
