商品の詳細:
|
| 製品: | 0.49インチ OLEDディスプレイモジュール | ピクセル数: | 64×32 グラフィック |
|---|---|---|---|
| ドライバIC: | SSD1315または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 3/32 義務 |
| パネルのサイズ: | 14.5 x 11.6 x 1.227 (ミリ) | アクティブ エリア: | 11.18 x 5.58 (ミリ) |
| ピクセルピッチ: | 0.175 x 0.175 (ミリ) | ピクセル サイズ: | 0.155 x 0.155 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | I2C |
| 接続: | 溶接/ホットバー | ピン番号: | 14ピン (カスタマイズ可能) |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.49インチ OLEDディスプレイ,手持ちのアプリケーションOLEDディスプレイ,I2C インターフェイス OLED ディスプレイ |
||

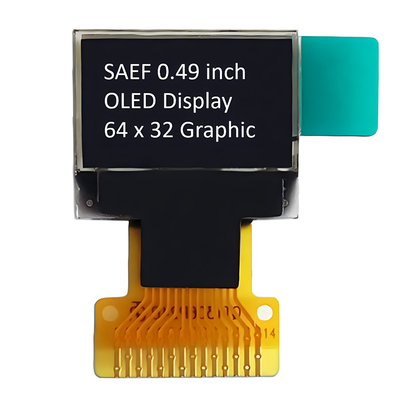

0.49インチ OLEDディスプレイ 64*32点 製品紹介
0.49インチOLED製品は,超薄,低電力,高コントラスト,広い視角特性により,さまざまなスマートデバイスや機器に広く使用されている小型ディスプレイです.49インチのOLEDディスプレイは通常64x32ピクセルドットマトリックスこのタイプのディスプレイは,SSD1315コントローラによって駆動され,I2Cシリアルインターフェイスをサポートし,2.8Vの電圧で動作します.OLEDの自己照明特性により背景照明を必要としないため,超薄なボディデザインと低電力消費の利点があります. -40 °Cから85 °Cまでの幅広い作業温度範囲,そして様々な環境条件に適していますさらに,0.49インチのOLEDディスプレイは,PCBへの直接溶接をコネクタを必要とせずに便利にするFPC接続方法を採用しています.
0.49インチのOLED製品は,コンパクトなサイズと高解像度により,厳格なスペース要求を持つデバイスに非常に適しています.スマートウォッチ,健康モニタリングデバイス,産業用制御システム用の小型ディスプレイ小規模で効率的なディスプレイを必要とする場合も使用できます.49インチ OLED製品は,独自の技術的利点と幅広い応用可能性により,現代の小型ディスプレイの好ましいソリューションの1つになりましたテクノロジーの成熟と市場の拡大とともに,このような製品は将来のスマート・電子機器においてより重要な役割を果たすと期待できます.
特徴
製品図
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 電源供給 | |||
| 8 | VDD | P |
論理 の 電力 供給 |
| 7 | VSS | P |
論理回路の基礎 |
| 14 | VCC | P |
OEL パネルの電源 |
| 運転手 | |||
| 12 | IREF | 私は |
照度調整の現在の参照 |
| 13 | VCOMH | オー |
COM信号の電圧出力高レベル.このピンはCOM信号の電圧出力高レベルの入力ピンです. |
| DC/DCコンバーター | |||
|
|
|
|
DC/DC変換回路の電源 |
|
3/4 |
C1P/C1N |
私は | フライング・インバーティング・コンデンサターの正端 フライング・ブースト・コンデンサターの負端 端末の間には充電ポンプコンデンサターが必要です変換機が使用されていないときに浮遊する必要があります.. |
| インターフェース | |||
|
|
|
|
コントローラーとドライバーの電源リセット |
| 10 | SCL | 私は |
I2Cバスデータ信号 |
| 11 | SDA | I/O |
I2Cバスデータ信号 |
| 準備金 | |||
|
6 |
VBREF |
- |
NC |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
|
亮度 (VCCは外部から供給される) |
Lbr | 注記 5 | 160 | - | - | cd/m2 | |
|
亮度 (内部DC/DCで生成されるVCC) |
Lbr | 注記 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | ||
| ダークルームのコントラスト | CR | - | 2000:1 | - | |||
| 視角 | - | 自由に | - | 程度 | |||
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
ディスプレイ用電源電圧 (外部から提供) |
VCC |
注記 5 (内部DC/DCを無効にする) |
7.0 | 7.25 | 7.5 | V | |
| DC/DCの電源電圧 | VBAT | 内部のDC/DCを有効にする | 3.3 | - | 4.2 | V | |
| ディスプレイ用電源電圧 (内部DC/DCによって生成される) | VCC |
注記 6 (内部DC/DC有効) |
7.0 | - | 7.25 | V | |
| 高レベルのインプット | HIV | IOUT = 100μA 3.3MHz | 0.8×VDD | - | VDD | V | |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDD | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | VDD | V | |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1×VDD | V | |
| VDDの稼働電流 | IDD | - | 180 | 300 | μA | ||
| VCC (外から供給されるVCC) の稼働電流 |
ICC |
注記 7 |
- |
5 |
10 |
mA |
|
| VBAT (内部DC/DCによって生成されるVCC) の稼働電流 | IBAT |
注記 8 |
- |
10 |
15 |
mA |
|
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 | 5 | μA | ||
| VCC の スリープ モード 電流 | ICC,睡眠 | - | 2 | 10 | μA | ||

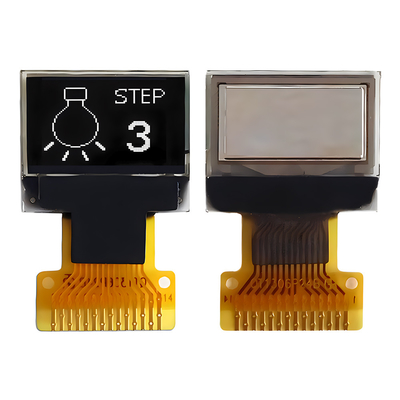

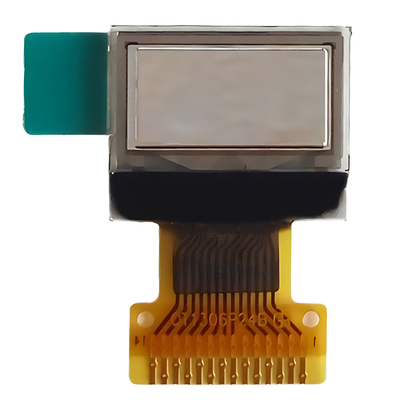

製品画像
信頼性試験の内容
| ポイント | 条件 | 基準 | |
| 高温操作 | 70°C 240時間 |
運用機能が機能している |
|
| 低温操作 | -40°C 240時間 | ||
| 高温保存 | 85°C 240時間 | ||
| 低温 貯蔵 | -40°C 240時間 | ||
| 高温/高湿度での操作 | 60°C,90%RH 120時間 | ||
| 熱ショック |
-40°C <==> 85°C 24サイクル 60分間の滞在 |
||
