商品の詳細:
|
| 製品: | 0.96インチ OLEDディスプレイ | ピクセル数: | 128x64ピクセル |
|---|---|---|---|
| ドライバIC: | SSD1315または同等の | 表示モード: | 受動のマトリックス |
| 色を表示する: | 単色 (白) | 駆動義務: | 1/64の義務 |
| パネルのサイズ: | 24.7 x 16.6 x 1.3 (ミリ) | アクティブ エリア: | 21.74 x 11.175 (ミリ) |
| 見る方向: | すべての視野角 | インターフェース: | SPI/I2C/8080 |
| 接続: | 接続する | ピン番号: | 30ピン (カスタマイズ可能) |
| 作業温度: | -40C - +70C | 貯蔵温度: | -40℃～+85℃ |
| 寿命: | 50,000時間 @60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128×64 OLED ディスプレイ,SPI オレッドディスプレイ,30ピンのOLEDディスプレイ |
||
卸売価格 0.96インチ OLEDディスプレイ 製品紹介
0.96インチのOLEDディスプレイは,軽量,低電力消費,高コントラスト,広い視角の特徴. 0.96インチ OLEDディスプレイは,通常,SSD1315 / SSD1306ドライバーチップを使用し,6800および8080並行,3-ワイヤまたは4-ワイヤシリアルSPI,IICインターフェースモードを含む複数のインターフェースモードをサポートする.このタイプのディスプレイは,自己照明特性があり,バックライトは必要ありません., より良い表示性能,より速い応答速度,より広い視角をもたらします.
SAEF TECHNOLOGYが製造する0.96インチのOLEDディスプレイは,スマートフォン,スマートウォッチ,健康モニタリングデバイス,産業制御システム,ポータブルゲームコンソール,効率的な小さなディスプレイを必要とする場合テクノロジーの継続的な進歩と市場の需要の増加により,SAEF TECHNOLOGYの96インチOLEDディスプレイは,ディスプレイ性能の観点からさらに最適化され改善されると予想されています.エネルギー効率とコスト効率が向上しています 一方,モノのインターネットやウェアラブルデバイスの急速な発展によりこのような小さなOLEDディスプレイの応用展望はさらに広まります.
大規模生産のサポートにより SAEF TECHNOLOGYは生産コストを制御し,生産プロセスを最適化し,0.96インチ小型のOLED製品に非常に低コストをもたらします.大量生産のための多くのユーザーのニーズを満たす.
特徴
| ポイント | 仕様 | ユニット |
| モデル番号 | SFOS096XZ-7120AP | |
| 横切りの大きさ | 0.96 | インチ |
| 決議 | 128×64 | ポイント |
| アクティブ エリア | 21.740 (W) × 11.175 (H) | mm2 |
| 図面の次元 | 24.70 ((W) x 16.60 ((H) | mm2 |
| ピクセルピッチ | 0.170 (W) × 0.175 (H) | mm2 |
| ピクセルサイズ | 0.150 (W) × 0.150 (H) | mm2 |
| ドライバーIC | SSD1315Z | - |
| 色を表示する | ホワイト | - |
| グレースケール | 1 | ちょっと |
| インターフェース | 4-SPI/I2C/8080 | - |
| IC パッケージタイプ | コグ | - |
| モジュール接続型 | 兵士 | - |
| 厚さ | 1.30 ±01 | mm |
| 体重 | TBD ±10% | g |
| 義務 | 1/64 年 | - |
輪郭図
インターフェース・ピン定義
| 違う | シンボル | 記述 |
| 1 | NC | 繋がりがない |
| 2 | C1N |
CXP/CXN-Pin 充電ポンプコンデンサータ;コンデンサタで互いを接続する |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | 充電ポンプの調節回路の電源 |
| 7,10 | NC | 繋がりがない |
| 8 | VSS | これは地面ピンです. |
| 9 | VDD | コア・ロジック・オペレーション用の電源ピン |
| 11 | BS1 |
MCUバスインターフェースの選択ピン |
| 12 | BS2 | |
| 13 | CS | これはチップ選択入力です. |
|
14 |
RES |
信号入力を再設定します.ピンがLowに引っ張られるとき,チップの初期化が実行されます.このピンをHIGHに保持します (つまり,正常な動作中にVDDに接続します) |
|
15 |
A0 |
これは Data/Command コントロールピンです.HIGH を押すと (VDD に接続する) D[7:0] のデータはデータとして処理されます. LOWを押すと,D[7:0]のデータはコマンドレジスタに転送されます. I2Cモードでは,このピンがスレーブアドレスの選択のためのSA0として動作します. 3線連続インターフェイスが選択された場合,このピンがVSSに接続されなければならない. |
|
16 |
WR |
これは MCU インターフェースに接続する読み書き制御入力ピンです 8080 インターフェースモードが選択されたとき,このピンは Write (WR#) 入力になります.このピンを LOW に引っ張ってチップが選択されたときにデータ書き込み操作が開始されます. |
|
17 |
RD |
8080シリーズのマイクロプロセッサに接続すると,このピンが読み (RD#) 信号を受信します.このピンをLowに引っ張ってチップを選択すると再操作が開始されます. シリアルまたはI2Cインターフェイスが選択された場合,このピンがVSSに接続されなければならない. |
|
18 ~ 25 |
D0 -D7 |
シリアルインターフェースモードが選択された場合,D0はシリアルクロック入力になります:SCLK;D1 はシリアルデータ入力になります.: SDIN と D2 は NC に保たなければならない. I2C モードが選択された場合,D2,D1 は結合され,SDAout として機能し,SDAin はアプリケーションで,D0 はシリアルクロック入力,SCL である. |
|
26 |
IREF |
これはセグメント出力電流の基準ピンです 外部IREFを使用する場合,IREF電流を30uAに維持するために,このピンとVSSの間に抵抗が接続されるべきである. 内部IREFを使用する場合,このピンをNCとして保持する必要があります. |
|
27 |
VCOMH |
COM信号のピンで ストレージレベルを消します このピンとVSS.Comの間にコンデンサターが接続されるべきです |
|
28 |
VCC |
パネル駆動電圧のための電源.これは最もポジティブな電圧供給ピンでもあります.充電ポンプが有効になると,このピンとVSSの間にコンデンサターが接続されるべきです. |
| 29,30 | NC | 繋がりがない |
絶対最大格付け
| ポイント | ミニ. | マックス. | ユニット |
| 供給電圧 (VDD) | -0だった3 | +4だった0 | V |
| 供給電圧 (VBAT) | -0だった3 | +6だ0 | V |
| 供給電圧 (VCC) | 0 | +18. わかった0 | V |
| 動作温度 (TOP) | -40歳 | 70 | °C |
| 貯蔵温度 (TST) | -40歳 | 85 | °C |
DC 特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
|
供給電圧 |
論理供給電圧IC | VDD | 1.65 | 3.0 | 3.5 | V |
| 充電ポンプ調節器の電源電圧IC |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
運用 (OLEDパネルの場合) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
インプット 電圧 |
高電圧 | HIV | 0.8 × VDD | - | VDD | V |
| 低電圧 | VIL | 0 | - | 0.2 × VDD | V | |
|
生産量 電圧 |
高電圧 | VOH | 0.9 x VDD | - | VDD | V |
| 低電圧 | VOL | VSS | - | 0.1 × VDD | V | |

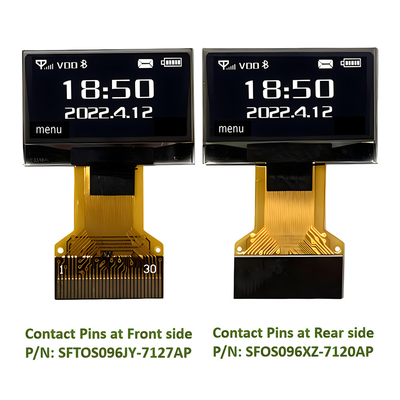

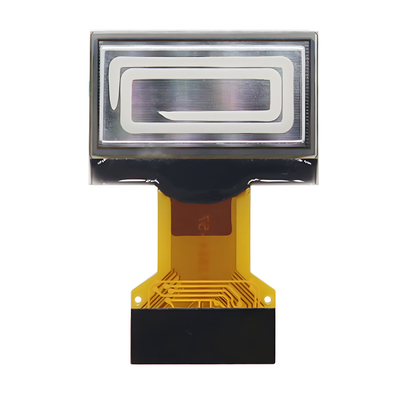

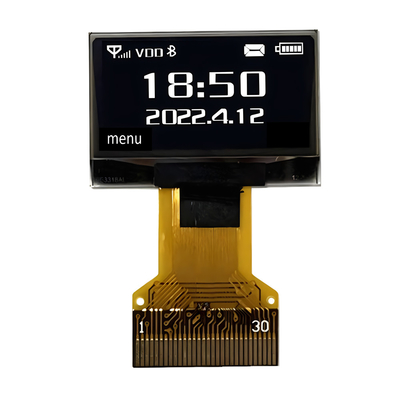

プロドuct イメージ
信頼性試験
| 違う 違う | ポイント | 条件 | 量 |
| 1 |
高温保存 (HTS) |
85±2°C 200時間 | 3 |
| 2 |
高温で動作する (HTO) |
70±2°C 96時間 | 3 |
| 3 |
低温 貯蔵 (LTS) |
-40±2°C 200時間 | 3 |
| 4 |
低温で動作する (LTO) |
-40±2°C 96時間 | 3 |
|
5 |
高温 高湿度 貯蔵 (ハッハッ) |
50±3°C,90%±3%RH,120時間 |
3 |
|
6 |
熱ショック (動作しない) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30分) (5分) (30分) 10サイクル |
3 |
| 7 | 振動 (包装) |
10~55~10Hz 幅1.5mm 各方向 x,y,z に対して 1 時間 |
1 カートン |
| 8 | ドロップ (梱包) | 高さ: 6 面, 3 辺, 1 角で 1 メートル | 1 カートン |
| 9 | ESD (完成品のハウジング) | ±4kVR:330Ω;C:150pF 10倍,空気放出 | 3 |
