商品の詳細:
|
| 製品: | 2.42インチ (2.4") OLEDディスプレイ | 決議: | 128X64点 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | 光学: | すべての視野角 |
| ディム・スクリーン: | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | アクティブ エリア: | 55.01 (L) × 27.5 (W) (mm) |
| ピクセルピッチ: | 0.43 x 0.43 (ミリ) | 運転方法: | 1/64 作業 サイクル |
| 動作温度: | -40°Cへの+70°C | ピン番号: | 7つのヘッダー ピン |
| インターフェース: | SPI インターフェイス | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.42インチ OLED 制御ボード,SSD1309 OLED制御ボード,7ピンのSPI OLEDディスプレイモジュール |
||
SFOM242YZ7-12864WBYG-01 仕様.pdf
製品紹介
"2.42インチ7ピンSPIインターフェイス OLED制御ボード"は,高性能OLEDディスプレイ技術を統合した制御ボードで,高コントラストを必要とするアプリケーションシナリオに適しています.超薄い設計制御ボードはSSD1309 / SPD0301ドライバーチップを搭載し,SPI/I2C双接口通信をサポートし,ユーザに柔軟な接続オプションを提供します.
技術パラメータ
画面サイズ: 2.42インチ
解像度: 128 × 64 ピクセル
画面の色: 白,黄色,緑,青 オプション
制御チップ:SSD1309/SPD0301
通信インターフェース:SPI/I2C
物理インターフェース: GH1.25 7Pin
動作電圧: 3.3V/5V
画面サイズ: 55.01 × 27.49mm
製品サイズ: 61.50 × 39.50mm
製品の特徴
高コントラスト:2.42インチ7ピンSPIインターフェース OLEDの自己照明特性により,非常に高いコントラストと優れたディスプレイ効果がもたらされます.
超薄で軽量:OLEDの自己照明原理により,バックライトは必要なく,制御ボードがより薄く軽くなります.
低消費電力:2.42インチ OLEDは黒色を表示するときにエネルギーを消費しないため,全体的な消費電力を減らすのに役立ちます.
広い視角ディスプレイ:2.42インチ OLED 170°以上の広い視角を提供し,異なる角度から明確な視点を確保します.
迅速な応答:2.42インチ7ピンSPIインターフェイス OLEDの高速応答時間は,ダイナミックな画像と急速なリフレッシュのアプリケーションに適しています.
SPI/I2C通信をサポート: 2つの通信プロトコルと互換性があり,さまざまなマイクロコントローラに接続するのに便利です.
ソフトウェアサポート
ソフトウェア開発の包括的なサポートを提供すること.
ルーティンデータ:Raspberry Pi,Arduino,STM32,ESP32などプラットフォームのサンプルコードを提供してください.
通信プロトコル:SPIとI2C通信プロトコルの実装詳細を提示する.
グラフィックライブラリ:基本的なグラフィック・図解とテキスト表示機能をサポートする.
フォントサポート: 様々な言語や文字の表示ニーズを満たすために複数のフォントで組み込まれています.
輪郭図
インターフェース・ピン定義 (ハードウェア接続)
| ピン | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VDD | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
| 5 | RST | このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
|
6 |
DC |
このピンはデータ/コマンド制御ピンです.ピンが高く引っ張られ,シリアルインターフェースモードが選択されると,SDINのデータ SDINのデータはコマンドレジスタに転送されます. |
| 7 | CS | チップ選択.CS0 = L とするとチップが選択されます. |
絶対最大格付け
|
パラメータ |
シンボル | ミニ | マックス | ユニット |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V |
| 動作温度 | トップ | -40歳 | 70 | .C |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | |
|
寿命 (180 cd/m2) |
16,000 | - | 時間 |
電気仕様
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 正常モードの電流消費量 | すべてのピクセルをオン | - | 17 | 25 | mA | |
| 待機モードの電流消費量 | 待機モード 10% ピクセルオン | - | 0.5 | 1.5 | mA | |
| 標準モードの電力消費量 | すべてのピクセルをオン | - | 71.5 | 97.5 | mW | |
| 待機モードの電力消費量 | 待機モード 10% ピクセルオン | - | 6.5 | 19.5 | mW | |
| 亮度 | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (ホワイト) |
(x) (y) |
C.I.E. 1931 年 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| ダークルームのコントラスト | CR | - | 2000:1 | - | - | |
|
視角
|
- | 160 | - | - | 程度 |

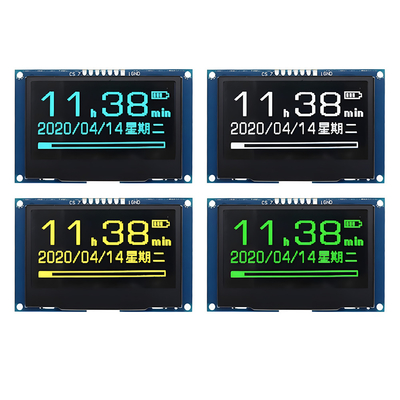

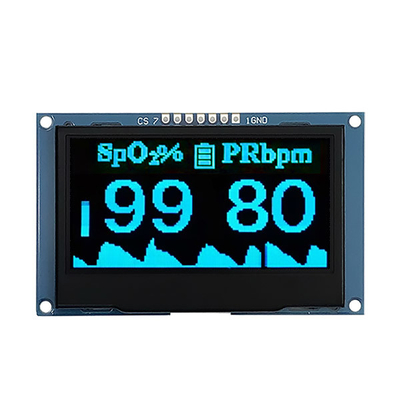

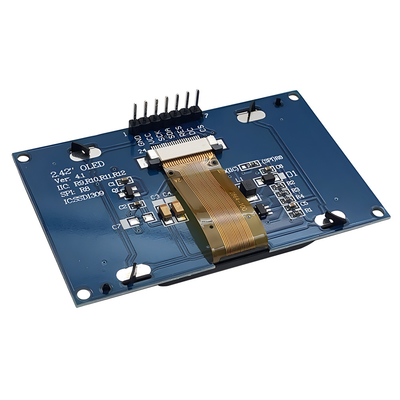

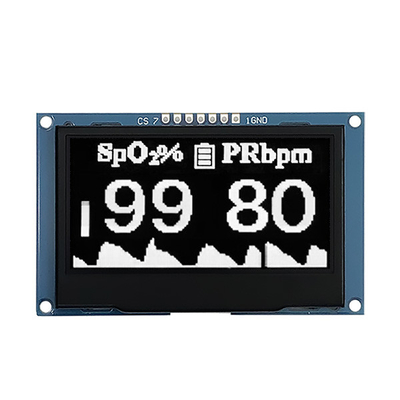

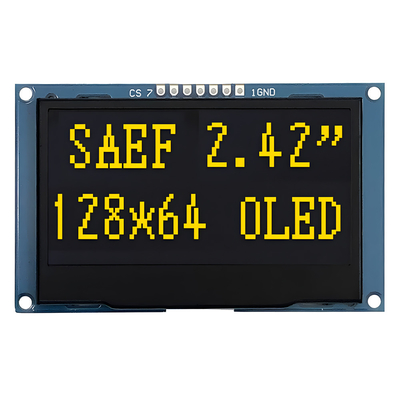

製品画像
信頼性試験条件
|
ポイント |
条件 |
基準 |
| 高温操作 | 70C 240 時間 |
運営について 機能が機能する |
| 低温操作 | -40°C,120時間 | |
| 高温保存 | 85.C 120時間 | |
| 低温 貯蔵 | -40°C 120時間 | |
| 高温/高湿度での操作 | 65.C,90%RH 120時間 | |
|
熱ショック |
-40°C ~ 85°C (-40°C /30分; 通過 /3分; 85°C /30分; 通過 /3分) 1サイクル: 66分,100サイクル |
