商品の詳細:
|
| 製品: | 2.23インチ OLEDディスプレイモジュール | 決議: | 128 × 32 |
|---|---|---|---|
| ガラスの種類: | OLED | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 62.0 x 24.0 x 2.0 (ミリメートル) |
| アクティブ エリア: | 55.02 x 13.1 (mm) | 動作温度: | -40°C から +85°C |
| ピン番号: | 24ピン | コントローラー: | SSD1305または同等の |
| ドライブモード: | 1/32 作業サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000: 1 (ダークルームコントラスト) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.23インチ OLEDディスプレイモジュール,128*32 ドットマトリックス PMOLEDスクリーン,24ピンのOLEDディスプレイモジュール |
||
2.23インチ OLEDディスプレイ 128×32 ピクセル 製品紹介
SFOS223XZ-12832PA-Nは,2.23インチのOLEDディスプレイモジュールで,128x32ドットマトリックスPMOLED画面とSSD1305ドライバを搭載している.通常,以下の機能がある:
実用的なアプリケーションでは,ディスプレイモジュールを初期化し,ディスプレイパラメータを設定し,ディスプレイモジュールにデータを送信してグラフィックまたはテキストを表示するために,既存のライブラリを書いたり使用したりする必要があります.例えばOLEDディスプレイモジュールを選択する際には,消費電力,解像度,インターフェースタイプ,ディスプレイ色,動作電圧特定のアプリケーション要件を満たすように考慮する必要があります.
ディスプレイ仕様
1) ディスプレイモード: 消極マトリックス
2) ディスプレイ カラー: モノクロム (ブルー)
3) 運転義務: 1/32 運転義務
メカニカル仕様
1) 概要図: 添付された概要図に従って
2) ピクセル数: 128 × 32
3) パネルのサイズ: 62.0 × 24.0 × 2.0 (mm)
4) アクティブ エリア: 55.02 × 13.1 mm
5) ピクセルピッチ: 0.43 × 0.41 (mm)
6) ピクセルサイズ: 0.41 × 0.39 (mm)
輪郭図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 0 | 15 | V |
| 動作温度 | トップ | -40歳 | 85 | .C |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C |
| 寿命 (120 cd/m2) | 20,000 | - | 時間 | |
| 寿命 (80 cd/m2) | 30,000 | - | 時間 |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 亮度 | Lbr | 注記 5 | 100 | 120 | - | cd/m2 |
|
C.I.E. (ブルー) |
(x) (y) |
C.I.E. 1931 年 |
0.110. その通りだ21 | 0.150. わかった25 | 0.190 だった29 | |
| ダークルームのコントラスト | CR | - | 2000:1 | - | ||
| 視角 | - | - | - | 自由に | - | 程度 |
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | ||
| ディスプレイ用電源電圧 | VCC | 注記 5 | 11.5 | 12 | 12.5 | V | |
| 高レベルのインプット | HIV | IOUT = 100μA 3.3MHz | 0.8×VDD | - | VDD | V | |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDD | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | VDD | V | |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1×VDD | V | |
| VDDの稼働電流 | IDD | - | 180 | 300 | μA | ||
| VCCの稼働電流 | ICC | 注記 6 |
- |
18 | 25 |
mA |
|
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 | 5 | μA | ||
| VCC の スリープ モード 電流 | ICC,睡眠 | - | - | 2 | 10 | μA | |
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | |
|
供給電圧 |
論理供給電圧IC | VDD | 1.65 | 3.0 | 3.5 | V |
| 動作する (OLEDパネル用) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
入力電圧 |
高電圧 | HIV | 0.8 * VDD |
- |
VDD | V |
| 低電圧 | VIL | VSS |
- |
0.2 * VDD | V | |
|
出力電圧 |
高電圧 | VOH | 0.8 * VDD |
- |
VDD | V |
| 低電圧 | VOL | VSS |
- |
0.2 * VDD | V | |

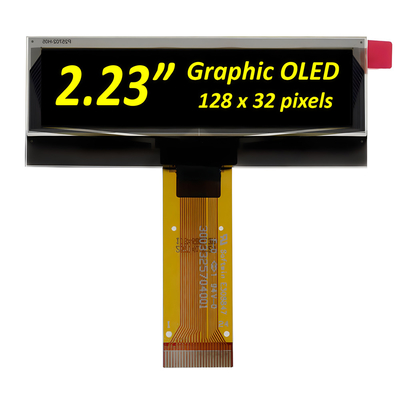

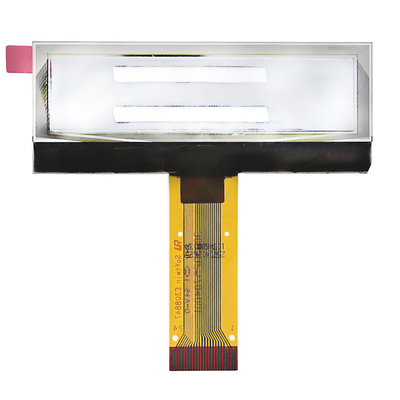

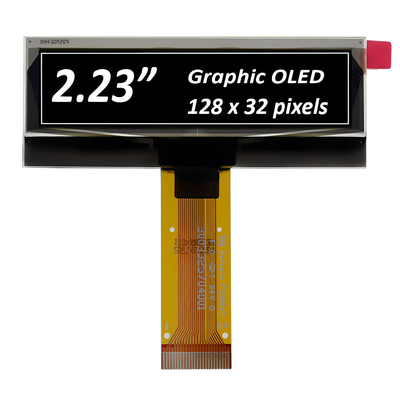

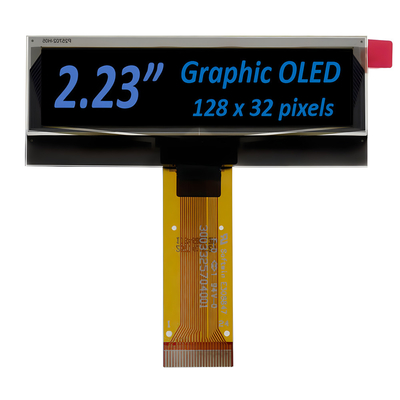

製品画像
