商品の詳細:
|
| 製品: | 4インチ円形 TFT LCD | 決議: | 720x720 |
|---|---|---|---|
| インターフェース: | MIPI | タッチスクリーン: | CTPはオプションです |
| 見る方向: | IPS (80/80/80/80) | ピン番号: | 30ピン |
| モジュールのサイズ: | 105.3x109.61x3.83 (ミリ) | アクティブ エリア: | 101.92 (ミリ) 直径 |
| 表面の光: | 1000 cd/m2 (ニット) | 作業温度: | -30°Cから+85°C |
| LEDの寿命: | 40千時間 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 自動車用TFT液晶ディスプレイ,1000ニットTFT液晶ディスプレイ |
||
**データシートダウンロード**
FL7707N_DS_V0.2_20230324_顧客.pdf
自動車用 4インチ TFT 製品紹介
4インチ円形TFTLCDディスプレイSFTO400XC-7095A3N,特に自動車用向けに設計され,以下の特徴を有する.
概要すると,4インチ円形TFTLCDディスプレイSFTO400XC-7095A3Nは,高い明るさ,自動車グレード耐久性,特殊な設計により,自動車ディスプレイシステムにとって理想的な選択です.
特徴
| 一般情報 | 内容 |
| LCDディスプレイサイズ (横) | 4インチ 丸型 TFT |
| モジュール構造 | TFTディスプレイ |
| 液晶ディスプレイタイプ | TFT/トランスミッシブ |
| LCDディスプレイモード | 通常は黒 |
| 推奨 の 見る 方向 | IPS すべての視角 |
| モジュールのサイズ (W×H×T) | 107.60 (H) *111.87 (V) *3.83 (T) |
| アクティブエリア (W×H) | 101.52mm 直径 |
| ピクセル数 (解像度) | 720RGB×720ピクセル |
| モジュールのインターフェースタイプ | MIPIインターフェース |
| オペレーティングテンパー | -30°Cから+85°C |
| 表面照明度 | 1000 cd/m2 |
| 色数 | 16.7M |
| バックライトタイプ | 白いLED |
メカニカル・オブライン・図
ピン定義
| 違う | PIN番号 | 記述 |
| 1 | LEDA | LEDアノード |
| 2 | LEDK1 | LED カソード |
| 3 | LEDK2 | LED カソード |
| 4 | VCI | 電源 2.8~3.3V |
| 5 | IOVCC | 電源 1.8V-2.0V |
| 6 | リセット | LCM リセット信号 |
| 7 | TE | 破裂効果出力 |
| 8 | PWM | LCDドライバー制御用のPWM周波数出力 |
| 9 | GND | 地面 |
| 10 | D0P | DSI-D0+データ信号 |
| 11 | D0N | DSI-D0-データ信号 |
| 12 | GND | 地面 |
| 13 | D1P | DSI-D1+ データ信号 |
| 14 | D1N | DSI-D1 データ信号 |
| 15 | GND | 地面 |
| 16 | CLKPについて | DSI-クロック+ |
| 17 | CLKN | DSI-クロック |
| 18 | GND | 地面 |
| 19 | D2P | DSI-D2+ データ信号 |
| 20 | D2N | DSI-D2データ信号 |
| 21 | GND | 地面 |
| 22 | D3P | DSI-D3+ データ信号 |
| 23 | D3N | DSI-D4 データ信号 |
| 24 | GND | 地面 |
| 25 | TP_INT | 切断するタッチ |
| 26 | TP_SDA | タッチ IIC データ信号 |
| 27 | TP_SCL | 触れる IIC 時計信号 |
| 28 | TP_RESET | タッチリセット信号 |
| 29 | TP_VCI | タッチ 電力供給 |
| 30 | TP_IOVCC | タッチ 電力供給 |
|
ポイント |
シンボル |
価値 |
ユニット |
|
ロジック用電源電圧 |
VDD |
0.3~36 |
V |
|
入力電圧 |
ワイン |
VDD+03 |
V |
|
動作温度 |
トップ |
-30から80 |
°C |
|
保存温度 |
Tstg |
-30から80 |
°C |
電気特性
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
試験条件 |
|
稼働電圧 |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
供給電流 |
IDD |
- |
- |
30 |
mA |
VDD=2.8V,Ta=25°C |
|
入力電圧 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
入力流出電流 |
IIL について |
- 1つ0 |
- |
1.0 |
mA |
VIN=VDDまたはVSS |
ドライブバックライト
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
|
前向きの電流 |
IF について |
- そうだ |
180 |
- |
mA |
|
前向きの電圧 |
VF |
14 |
15 |
16.3 |
V |
|
接続モード |
P |
- そうだ |
5S2P |
- そうだ |
|
|
LED番号 |
/ |
|
10 |
|
pcs |
|
LEDの寿命 |
|
30000 |
40000 |
|
時間 |
オプティカル特性
|
ポイント |
シンボル |
条件 |
ミニ |
タイプ |
マックス |
ユニット |
|
視点 |
θT |
CR10 |
|
85 |
- |
資格 |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
コントラスト比 |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
応答時間 |
トン |
25°C |
- |
25 |
35 |
ms |
|
トーフ |
||||||
|
統一性 |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
照明度 |
L について |
- |
850 |
1000 |
- |
cd/m2 |

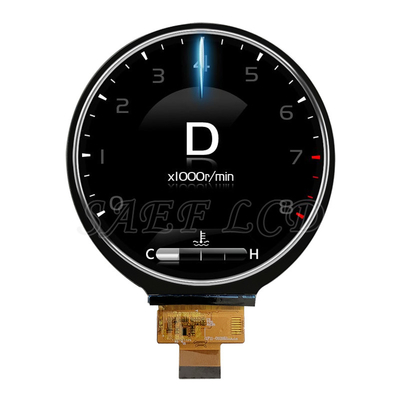

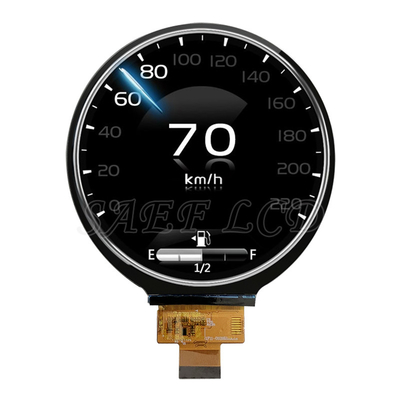

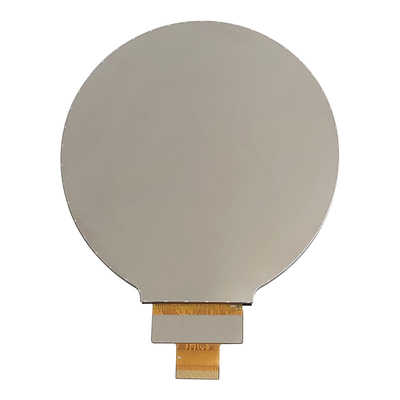

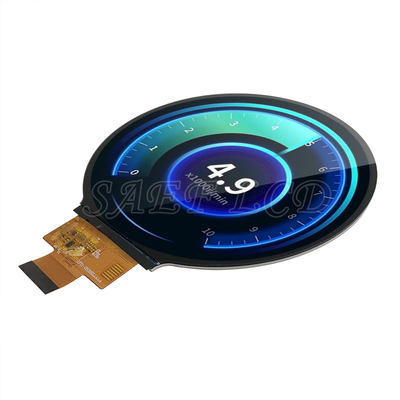

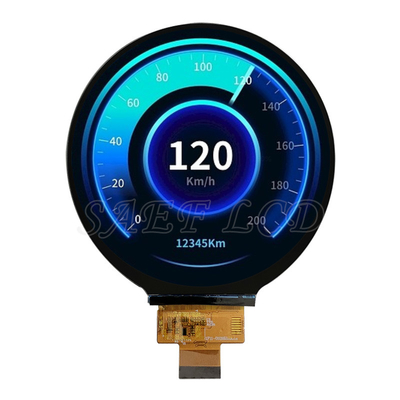

製品画像
