商品の詳細:
|
| キーワード: | 7インチ自動車用TFTタッチLCD | タッチスクリーン: | 容量感触画面 (CTP) |
|---|---|---|---|
| 決議: | 1024×600 | 組み合わせ: | 光学結合 |
| LCMインターフェイス: | ミピ | ピン: | 30ピン |
| 表面の光: | 500 cd/m2 | 図面の次元: | 164.7 x 99.7 x 4.59 (ミリ) |
| アクティブ エリア: | 154.21 x 85.92 (ミリ) | LEDの寿命: | 40千時間 |
| 見る方向: | IPS,あらゆる角度から見る | CTP インターフェイス: | I2C |
| 作業温度: | – 30℃への+75℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 自動車用 TFT ディスプレイ モジュール,1024×600 TFTディスプレイモジュール,7 インチ TFT ディスプレイ モジュール |
||
自動車エレクトロニクスおよび特殊産業向けに特別にカスタマイズされたタッチスクリーンTFTディスプレイとして,Saef技術からのSFTO700TZ-7196ACTは,以下の反干渉性能優位性を持っています.:
高い安定性:自動車用型TFTLCDスクリーンは安定し,クラッシュやクラッシュなしに連続して動作する必要があります.特に,様々な厳しい天気や道路条件で遭遇する自動車環境ではしたがって,安定性に対する要求は非常に高い.
強力な反干渉能力:自動車には様々な電磁および静電干渉があり,TFT液晶画面の表示効果と安定性に影響を与える可能性があります.このディスプレイモジュールは,様々な干渉に抵抗するように設計されています電気磁気干渉,静電干渉などを含むもので,複雑な電気磁気環境でも安定した表示を保証します.
優れた電磁互換性:自動車電子機器の分野では,画面は,車内の電子機器によって発生する電磁気干渉に対処するために,高い電磁気互換性を持つ必要があります.TFTディスプレイモジュールは,このことを念頭に置いて設計され,特定の設計と材料を採用することで電磁気干渉の影響を軽減しました.
高低温耐性:自動車は高低温環境に出くわし,TFT液晶画面の性能と信頼性に影響する可能性があります.このディスプレイモジュールは,広い温度範囲に適応するために特別に設計されています極端な温度でも正常な動作を保証します.
高品質の原材料と製造プロセス: TFT LCDスクリーンの使用期間と信頼性を確保するために,高品質の原材料と製造プロセスを選択する必要があります.厳格な品質管理を行います.
上記の反干渉対策により,7インチの自動車級容量感触式TFTディスプレイモジュールは,様々な環境で安定した信頼性の高いディスプレイ性能を提供します.自動車用電子機器における高信頼性のディスプレイ装置の需要を満たす.
特徴
| モデル番号: | SFTO700TZ-7196ACT 試聴する |
| キーワード: | 7インチ自動車用TFTタッチLCD |
| 決議: | 1024×600 |
| タッチスクリーン: | 容量感触画面 (CTP) |
| 組み合わせ: | 光学結合 |
| LCMインターフェース: | MIPI |
| 表面照明: | 500 Cd/m2 |
| ピン: | 30ピン |
| 図面の寸法: | 164.7 × 99.7 × 4.59 (ミリ) |
| アクティブ エリア: | 154.21 × 85.92 (ミリ) |
| 見る方向: | IPS,あらゆる角度から見る |
| 動作温度: | 30°Cから+75°C |
| LEDの寿命: | 401000 時間 |
| CTPインターフェイス: | I2C |
| コンプライアンス | REACHとRoHSに準拠している |
メカニカル・オブライン・図
インターフェイス・ピン説明
| ピンナンバー | シンボル | 記述 |
| 1 | LEDA | LEDアノード |
| 2 | LEDA | LEDアノード |
| 3 | VGH | ゲートオン電圧 |
| 4 | VGL | ゲートOFF電圧 |
| 5 | UPDN | 垂直スキャン方向 |
| 6 | SHLR | 横軸スキャン方向 |
| 7 | LEDK | LED カソード |
| 8 | LEDK | LED カソード |
| 9 | AVDD | アナログ回路の電源 |
| 10 | GND | 地面 |
| 11 | MIPI_TDP3 | MIPI 微分データ入力 |
| 12 | MIPI_TDN3 | MIPI 微分データ入力 |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | MIPI 微分データ入力 |
| 15 | MIPI_TDN2 | MIPI 微分データ入力 |
| 16 | GND | GND |
| 17 | MIPI_TCP | MIPI差点クロック入力 |
| 18 | MIPI_TCN | MIPI差点クロック入力 |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | MIPI 微分データ入力 |
| 21 | MIPI_TDN1 | MIPI 微分データ入力 |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | MIPI 微分データ入力 |
| 24 | MIPI_TDN0 | MIPI 微分データ入力 |
| 25 | GND | GND |
| 26 | STBYB | 待機モード ピンを選択 |
| 27 | リセット | グローバルリセットピン |
| 28 | VDD | デジタル回路の電源 |
| 29 | VDD | デジタル回路の電源 |
| 30 | VCOM | 標準モード電圧 |
最大絶対限度
| ポイント | シンボル | ミン | タイプ | マックス | ユニット |
| 供給電源電圧 | VDD | -0だった3 | - | 3.96 | V |
| I/O電源電圧 | VDDIO | -0だった3 | - | 3.96 | V |
| AVDD入力電源 | AVDD | -0だった3 | - | 12 | V |
| 電源電圧のゲート | VGH | -0だった3 | - | VGL+32 | V |
| 切断する電源の電圧 | VGL | VGH-32 | - | 0.3 | V |
| VMID電圧 | VMID | -0だった3 | - | 6.6 | V |
| 共通電源電圧 | VCOM_OP | -0だった3 | - | 5.43 | V |
| VOTP (OTP パワー) | VOTP | - | - | 9 | V |
| 動作温度 | トーパー | -30歳 | - | 75 | °C |
| 保存温度 | TSTG | -30歳 | - | 80 | °C |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | - | 3.6 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
条件 |
| 供給電圧 | Vf | 9.0 | 9.6 | 10.2 | V | If=180 mA |
| 供給電流 | もし | - | 180 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | 1728 | - | mW | - |
| LCM の 照明 濃度 |
- |
450 | 500 | - | Cd/m2 | If=180mA |
| LCMの均一性 | - | 80 | - | - | % | If=180 mA |
| バックライトの色 | ホワイト | |||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミニ | タイプ | マックス | ||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 25 | - | ミス | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 5.0 | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 800 | - | - | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 85 | - | レベル |
| θL | - | 85 | - | |||||
| ヴェル | Θ+ | - | 85 | - | ||||
| ほら | - | 85 | - | |||||

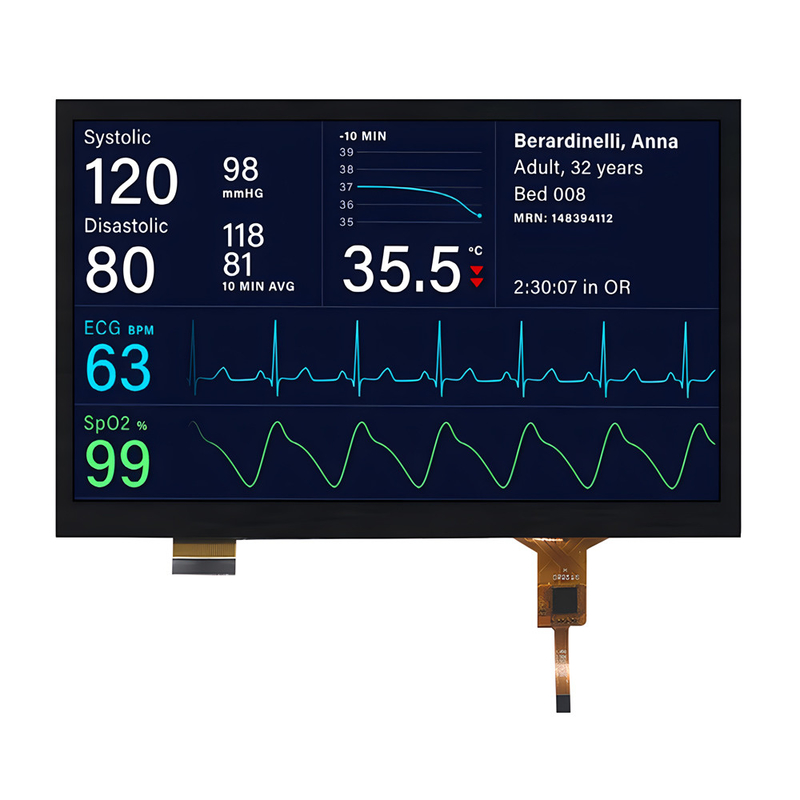

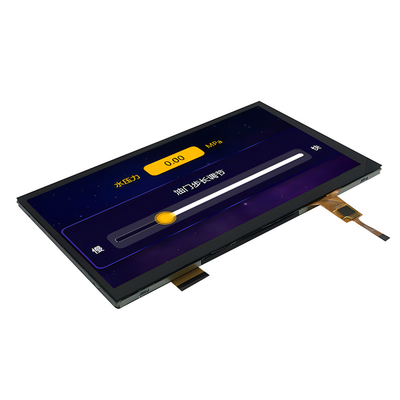

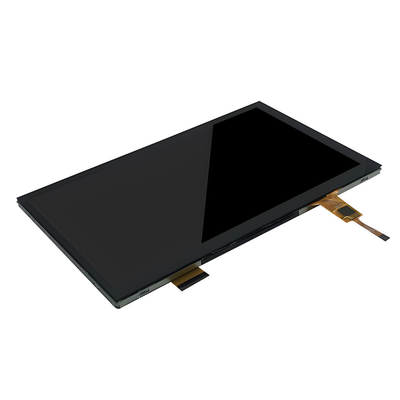

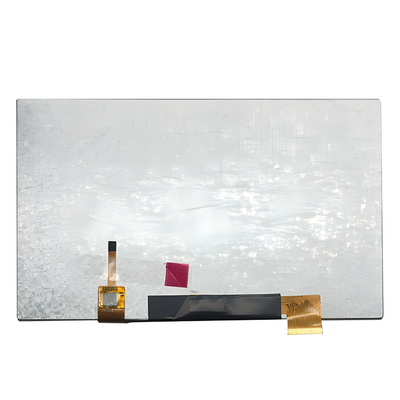

製品画像
