商品の詳細:
|
| 製品: | 3.12インチ OLED | 決議: | 256x64ピクセル |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | パラレル,SPI 選択可能 |
| 色を表示する: | 白い、黄色い | 光学: | すべての視野角 |
| ドライバーIC: | SSD1322 | ディム・スクリーン: | 88.00 （w） x27.80 （h） |
| アクティブ エリア: | （h） 76.78 （w） X 19.18 | ピクセルピッチ: | 0.30 (W) × 0.30 (H) |
| 動作温度: | -40°Cから+80°C | 貯蔵温度: | -40°C から +85°C |
| 供給電圧: | 2.4〜3.5V | ピン番号: | 30ピン |
| ICパッケージ: | COF | モジュール接続: | ZIFタイプ |
| 義務: | 1/64 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 256*64 OLEDディスプレイモジュール,グラフィックOLEDディスプレイモジュール,3.12インチ OLEDディスプレイモジュール |
||
** データシート ダウンロード **

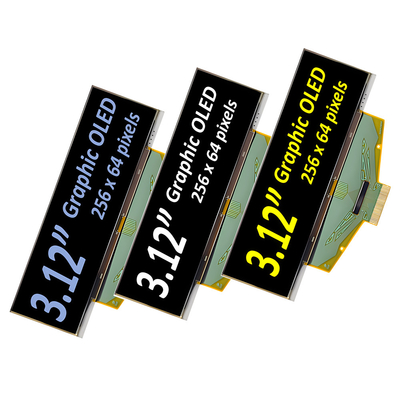

商品について グラフィックOLEDモジュールSFOS312YZ-7091AN
先進的なSSD1322ドライバIC技術を搭載した 3.12インチ 256x64グラフィック OLEDディスプレイモジュールで プロジェクトを向上させてくださいこの高品質のOLEDディスプレイは,鮮やかなグラフィックと鮮明なテキストを提供するように設計されています工業機器,消費者電子機器,DIYプロジェクトなど様々な用途に最適です
主要な特徴:
プロトタイプをデザインしたり ユーザーインターフェースを改良したり 魅力的な視覚的なディスプレイを 作り上げようとしますが 3.12 インチ 256x64 グラフィック OLED ディスプレイ モジュールは 完璧な選択です今日も素晴らしいビジュアルで プロジェクトを活かしてください!
特徴
| 製品: | 3.12インチ OLED |
| モデル: | SFOS312YZ-7091AN |
| 決議: | 256×64 ピクセル |
| 表示モード: | パシブマトリックス |
| 表示色: | ホワイト イエロー |
| ドライバーIC: | SSD1322 |
| インターフェース: | パラレル SPI 選択可能 |
| オプティクス: | すべて の 見方 |
| 概要 ディム: | 88.00 (W) X27.80 (H) |
| ピクセルピッチ: | 0.30 (W) × 0.30 (H) |
| アクティブ エリア: | 76.78 (W) X 19.18 (H) |
| 動作温度: | -40°C から +80°C |
| 保存温度: | -40°C から +85°C |
| ピン番号: | 30ピン |
| モジュール接続: | ZIFタイプ |
| 供給電圧: | 2.4〜3.5V |
| IC パッケージ: | COF |
| 任務: | 1/64 年 |
| 準拠性 | REACHとRoHSに準拠している |
メカニカル・オブライン・図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
|
供給電圧 |
VDD | -0だった5 | 2.75 | V |
| VCC | -0だった5 | 21 | V | |
| VDDIO | -0だった5 | VCI | V | |
| VCI | -0だった3 | 4 | V | |
| 動作温度 | トップ | -40歳 | 85 | .C |
| 貯蔵温度 | TSTG | -65歳 | 150 | .C |
| 寿命 (140 cd/m2) | 33,000 | - | 時間 |
オプティック特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
亮度 (VCCは外部から供給される) |
Lbr |
注記 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | |
| ダークルームのコントラスト | CR | - | 2000:1 | - | ||
| 視角 | 160 | - | - | 程度 |
DC 特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| ロジック電源電圧 | VDD | 2.4 | 2.5 | 2.6 | V | |
| 稼働用電源電圧 | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/Oピンの電源 | VDDIO | 1.65 | VCI | V | ||
|
OLEDの稼働電圧 |
VCC |
注記 5 |
11.5 |
12 |
12.5 |
V |
|
高レベルのインプット |
HIV |
IOUT = 100μA 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDDIO | V |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCIの稼働電流 | ICI | - | 95 | 120 | μA | |
| VCCの稼働電流 | ICC |
|
- |
34.5 |
40 |
mA |
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 | 10 | μA | |
| VDDIO のスリープ モード 電流 | IDDIO,睡眠 | 1 | 10 | |||
|
VCI の 睡眠 モード 電流 |
ICI,睡眠 | - | 2 | 50 |
μA |

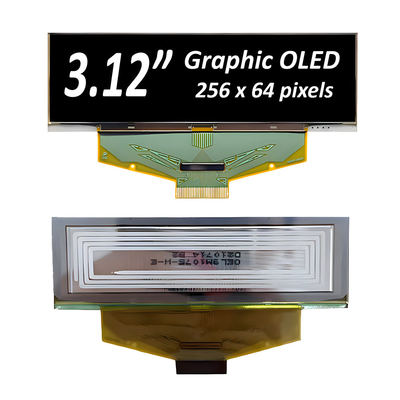

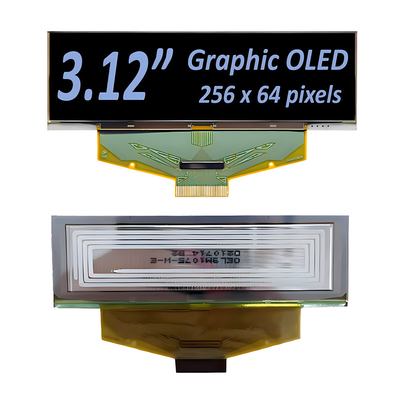

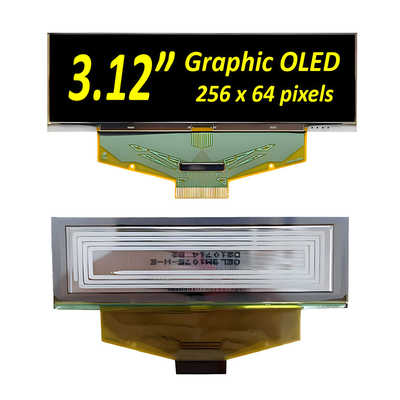

製品画像
