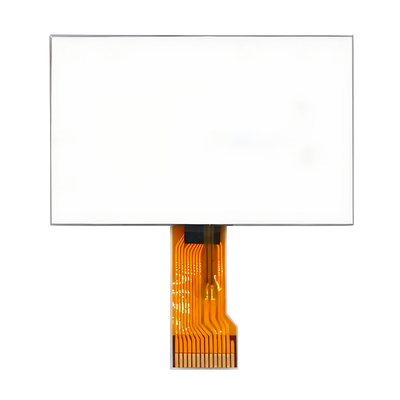

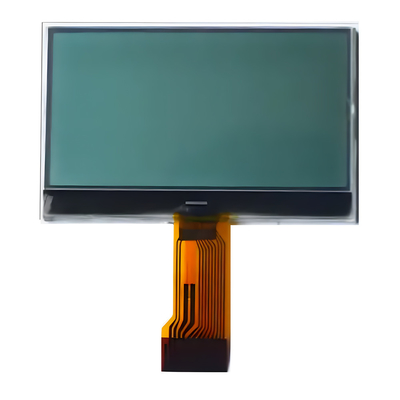

商品の詳細:
|
| 製品: | 標準FSTN COG 128x64 LCM | 決議: | 128X64点 |
|---|---|---|---|
| 指示を表示する: | 6時 | Lcdタイプ: | FSTN 陽性 |
| 偏光子のタイプ: | Transflective | モジュールのサイズ: | 40.0L×28.0W×4.5 (最大) H |
| 視野: | 37.0×20.0 mm | ドライバIC: | ST7567 |
| ピン番号: | 28ピン | インターフェース: | MCU |
| 動作温度: | -20°C ～ +70°C | 供給電圧: | 3.3V (典型的な値) |
| 寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 3.3V単色ディスプレイモジュール,FSTN COGグラフィックドットマトリックスLCD,128x64 ドット モノクロームディスプレイ モジュール |
||
わかったこのFSTN COG LCDディスプレイモジュールは,高解像度,低消費電力,高い信頼性により,さまざまなアプリケーションシナリオに理想的な選択です.
メカニカル仕様
| ポイント | 仕様 | |
| モジュールのサイズ | 80.0 ((W) x 54.0 (H) x 9.7 ((D) | mm |
| 視野 | 70.7 (W) × 38.8 (H) | mm |
| アクティブエリア | 66.52 (W) x33.24 ((H) | mm |
| ポイントサイズ | 0.48 (W) x0.48 (H) | mm |
| ドットピッチ | 0.52 (W) x0.52 (H) | mm |
| バックライト | ホワイト | |
| ASSY.TYPE | コグ | --- |
輪郭図
インターフェース・ピン定義
| パン番号 | 機能説明 | シンボル |
| 1 | チップ選択ピン. | /CS1 |
| 2 | 入力ピンをリセットします. L | /RES |
| 3 | データまたはコマンドを選択します. Lはコマンド, Hはデータです. | A0 |
| 4 | シグナル入力書き込み | R/W |
| 5 | シグナル入力を読み取れ | エ・RD |
| 6 - 13 | 8ビット 2方向データバス | DB0 DB7 |
| 14 | 電力 (+3.3V) | VDD |
| 15 | 地面 | VSS |
| 16から20 | ほら ほら | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23から24まで | ほら ほら | NC |
| 25 | DC-DC | VG |
| 26〜30 | ほら ほら | NC |
| 31 | MPU システム インターフェース モードを選択します.6800 は ¥ H ¥,8080 は ¥ L ¥ | C86 |
| 32 | シリアルまたは並行を選択します,シリアルはL,並行はH | P/S |
| 33~34 | ほら ほら | NC |
電子特性
| 特徴 | シンボル | 標準値 | ユニット | ||
| ミニ | タイプ | マックス | |||
| 電源の電圧 (1) | VDD | 3.1 | 3.3 | 3.5 | V |
| 電源の電圧 (2) | LCD | 9.6 | 9.8 | 10.0 | V |
| パターン表示 現在の | IDD | 0.58 | 1.4 | mA | |
| 入力流出 電流 | IIL について | 1.5 | uA | ||
| 入力論理 LOW | VIL | 0.2VDD | |||
| 入力論理 HIGH | HIV | 0.8VDD | |||
| 出力論理 LOW | VOL | 0.2VDD | |||
| 出力論理 HIGH | VOH | 0.8VDD | |||
| 動作温度 | トーパー | -30歳 | - どうした? | +80 | °C |
| 貯蔵温度 | TSTG | -35歳 | - どうした? | +85 | °C |
オプティカル特性
| ポイント | シンボル | 温度 (°C) | 格付け | ユニット | |||
| ミニ | タイプ | マックス | |||||
| 応答時間 | 昇る時間 | トル | 25 | 200 | ms | ||
| 秋の時間 | Tf | 25 | 200 | ||||
| フレーム周波数 | FR フランス | 25 | 64 | Hz | |||
| 視角 Cr2 | θ=90 | θ1 | 25 | 15 | レベル | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| 見る方向 | 6時 | ||||||
| コントラスト比 | C.C. | 25 | 2 | - そうだ | |||
| 現在の消費量 | そうか | 25 | 6 | uA | |||
| 容量 | C について | 25 | 5 | nF | |||
