商品の詳細:
|
| 製品: | 2.8インチTFTとCTP | 決議: | 240*320点 |
|---|---|---|---|
| インターフェース: | 4ワイヤーSPI | タッチスクリーン: | Pキャップ |
| 見る方向: | IPS すべての視角 | PCAP 構造: | GFF |
| LCDのコントローラー: | ST7789V | ピン番号: | 10のピン |
| 接続: | ZIF FPC | 表面の光: | 400 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 400nits IPS TFT ディスプレイ,オプティカル・ボンド IPS TFT ディスプレイ,2.8インチ IPS TFT ディスプレイ |
||
この項目について SFTO280PY-7200ACT2.8インチ容量タッチスクリーン TFTモジュール
オプティカル・ボンド・キャパシティブ・タッチ2.8インチ IPS TFTディスプレイは,先進的なディスプレイとタッチ技術を統合したデバイスである.以下は,製品SFTO280PY-7200ACTの詳細な紹介です:
製品情報
- 画面のサイズ: 2.8インチ
- 解像度: 240×320 ピクセル
-ディスプレイ技術: IPS (In Plane Switching) テクノロジー,広い視角と色精度を提供
- 照明: 400 ニット,様々な照明条件で見ることができる
-タッチスクリーン技術:高感度で正確なタッチ制御を提供する容量型
インターフェース: TFTディスプレイ SPI (シリアル・ペリフェラル・インターフェイス) とタッチスクリーン I2C (インター・インテグレート・サーキット) インターフェイスをサポートし,マイクロコントローラーや他のプロセッサとの接続を容易にする
- 光学結合:触覚画面とディスプレイ画面を結合するために光学接着剤を使用し,触覚精度とディスプレイ効果を改善します
-マルチタッチ:通常はマルチタッチ機能をサポートし,複数の指が同時に動作できるようにします
-耐久性:容量感触画面は抵抗感触画面よりも耐久性があり,物理的な損傷に弱い
応用シナリオ
産業用制御パネル:工業機器の表示と制御に使用される
-医療機器:医療機器に関する重要な情報を表示します
- 消費電子製品:スマートホームデバイス,ハンドホールドゲームコンソールなど
- 自動車のディスプレイ: 車のダッシュボードやインフォテインメントシステムに使用
ビジネス情報システム:POSマシン,セルフサービスターミナルなど
製品の利点
-高明るさ: 400nitsの明るさにより,さまざまな照明条件下で明確な表示が保証されます
- 高コントラスト: IPS 技術は,より良いコントラストと色性能を提供します
-マルチタッチ:容量感触画面はマルチタッチをサポートし,よりスムーズなインタラクティブな体験を提供します
- 光学結合:ディスプレイ効果と触覚精度を向上させる.
2.8インチ IPS TFT ディスプレイは高明るさ,高コントラスト,マルチタッチ機能を組み合わせています様々なアプリケーションシナリオに適し,優れたユーザーインタラクション体験を提供します..
特徴
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 2.8インチ | 角形 |
| ピクセル数 | 240RGB (H) × 320 (V) | ピクセル |
| ディスプレイエリア | 43.20 ((H) x57.60 ((V) | mm |
| ピクセルピッチ | 0.180 ((H) x0.180 ((V) | mm |
| 図面の次元 | 50.00×69.20×310 | mm |
| ピクセル配置 | RGB垂直ストライプ | ― |
| 表示モード | 通常は黒 | ― |
| 見る方向 (目) | すべて | ― |
| 色を表示する | 262K | ― |
| 照明度 (cd/m2) | 400 | ニット |
| コントラスト比 | 1200:1 | ― |
| インターフェース | 4ワイヤーSPI | |
| バックライト | LEDサイドライトタイプ | ― |
| ドライブIC | ST7789V | |
| 操作温度 | -20〜70 | °C |
| 貯蔵温度 | -30~80 | °C |
| タッチスクリーン | 容量感触画面 | |
| タッチスクリーンインターフェース | I2C | |
| TFT+CTPの組み立て | 光学結合 |
輪郭図
TFT インターフェース ピンの定義
| ピンナンバー | シンボル | 機能 |
| 1 | GND | 地面 |
| 2 | VCC | 電源 2.8V |
| 3 | SDA | SPI インターフェースの入力/出力ピン |
| 4 | SCLK | このピンは,シリアルインターフェースクロックに使用されます |
| 5 | CS | チップ入力ピンを選択 |
| 6 | リセット | 外部リセット入力 |
| 7 | LEDA | LED バックライト ((アノード) |
| 8 | LEDK | LEDバックライト (カソード) |
| 9 | NC | NC |
| 10 | RS | 4行連続インターフェースでデータ/コマンド選択ピンを表示する |
CTPピンの定義
| 1 | GND | 地面 |
| 2 | CTP_RST | タッチスクリーンリセット |
| 3 | CTP_INT | タッチスクリーン中断信号 |
| 4 | CTP_SDA | タッチスクリーンデータ信号 |
| 5 | CTP_SCL | タッチスクリーンクロック信号 |
| 6 | VCC | 電源 |
オプティカル仕様
|
ポイント |
シンボル |
条件 |
ミニ |
タイプ |
マックス |
ユニット |
|
|
白色照明度 (中央) |
Lv |
Θ=0 普通 観る 角度 IBL=80mA |
- そうだ |
400 |
- そうだ |
cd/m2 |
|
|
応答時間 |
トル+Tf |
- そうだ |
30 |
35 |
ms |
||
|
コントラスト比 |
CR |
1000 |
1200 |
- そうだ |
- そうだ |
||
|
色 染色性 (CIE1931) |
白い |
Wx |
- そうだ |
0.308 |
- そうだ |
|
|
|
ワイ |
- そうだ |
0.339 |
- そうだ |
||||
|
視角 |
ホール |
ΘL |
CR≥10 |
75 |
80 |
- そうだ |
|
|
ΘR |
75 |
80 |
- そうだ |
||||
|
ヴァー |
オーケストラ |
75 |
80 |
- そうだ |
|||
|
ΘD |
75 |
80 |
- そうだ |
||||
|
照明の均一性 |
平均 |
Θ=0 |
80 |
90 |
- そうだ |
% |
|
|
色域 |
NTSC |
Θ=0 |
65 |
70 |
- そうだ |
% |
|
|
オプティマビュー方向 |
すべて |
||||||
TFTLCDの特徴
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 60 | 80 | mA |
| LED電圧 | VL | - | 2.8 | 3.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | - | 時数 |

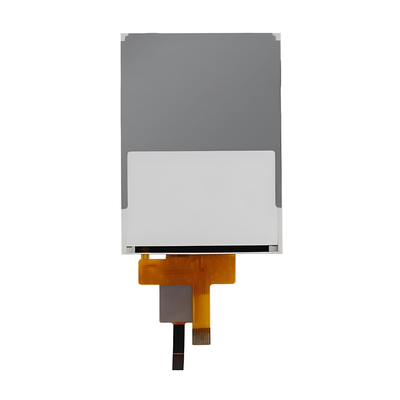

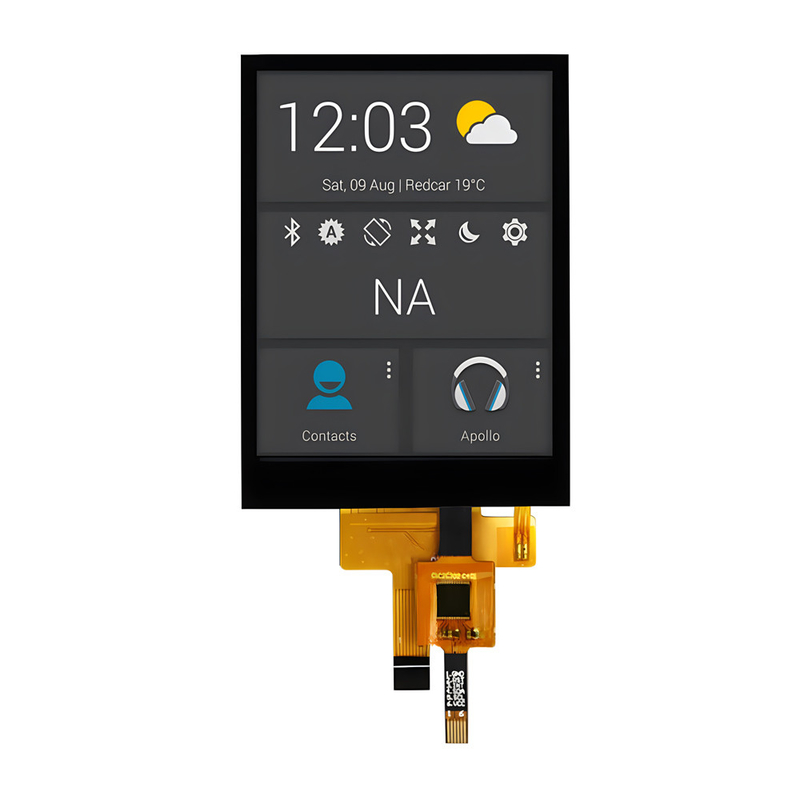

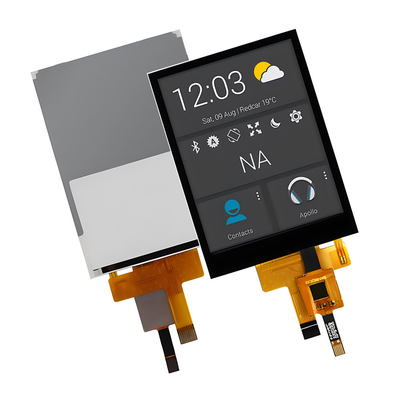

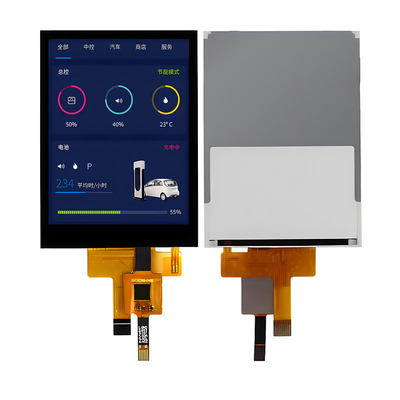

製品画像
