商品の詳細:
|
| 製品: | 1.5インチSPI OLED | 決議: | 128x128ピクセル |
|---|---|---|---|
| 構造: | COG + PCB | インターフェース: | I2Cインターフェイス |
| タッチスクリーン: | カスタマイズ可能 | 見る方向: | すべての視野角 |
| ディム・スクリーン: | 34.3 × 45.5 × 3.8 (ミリ) | 接続: | ヘッダー・ピン |
| ピン番号: | 7つのピン | 作業温度: | -40°Cから+85°C |
| 生涯: | 50,000時間 @ 60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x128点マトリックス OLEDディスプレイ,7ピンモジュールOLEDディスプレイ |
||
この項目について SFOM150YZ7-128128WB-01 1.5 インチ OLEDディスプレイ SPI インターフェース
1.5インチSPIインターフェイスOLEDディスプレイは128x128ドットマトリックスを採用し,SSD1327/SH1107GドライバICを搭載し,白/青色光オプションを提供します.これは7ピンモジュール製品です.OLED (オーガニック・ライト・エミッティング・ダイオード) 技術は,高コントラストと広い視角表示効果を提供します.迅速な応答時間と低電力消費の特徴を備えている. 以下は製品の詳細な紹介です.
このSAEFテクノロジーの1.5インチ OLEDディスプレイモジュールは,高解像度,高明るさ,低電力消費の特徴.
物理データ
| 違う | ポイント | 仕様 | ユニット |
| 1 | 横切りの大きさ | 1.50 | インチ |
| 2 | 決議 | 128 * 128 | ポイント |
| 3 | アクティブ エリア | 26.86 (W) * 26.86 (H) | mm2 |
| 4 | 図面の次元 | 34.00 (W) * 49.30 (H) * 2.66 (T) | mm2 |
| 5 | ピクセルピッチ | 0.210 (W) * 0.210 (H) | mm2 |
| 6 | ピクセルサイズ | 0.185 (W) * 0.185 (H) | mm2 |
| 7 | ドライバーIC | SH1107G / SSD1327 |
- |
| 8 | 色を表示する | 白 / 青 選択可能 |
- |
| 9 | グレースケール | 1 | ちょっと |
| 10 | インターフェース | SPI |
- |
| 11 | IC パッケージタイプ IC | コグ |
- |
| 12 | モジュール接続型 | ZIF |
- |
| 13 | 厚さ | 2.66±01 | mm |
| 15 | 義務 | 1/128 病気 の 原因 |
- |
メカニカル・オブライン・図
ピン定義
| ピン番号 | シンボル | I/O | 機能 |
| 1 | GND | P | OEL システムの根拠 |
| 2 | VCC | P | OEL システムの電源 |
| 3 | SCL | 私は | SPI モードが選択された場合,SCL はシリアルクロック入力 SCL である.I2C モードが選択された場合,SCL はシリアルクロック入力,SCL である. |
| 4 | SDA | 私は | SPIモードが選択された場合,SDAはシリアルデータ入力SIであり,I2Cモードが選択された場合,SDAはシリアルデータ入力SDAになります. |
| 5 | RES | 私は |
コントローラーとドライバーの電源リセット このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
| 6 | DC | 私は |
データ/コマンド制御 このピンはデータ/コマンド コントロールピンです ピンを高く引っ張ってシリアルインターフェースモードを選択すると,SIのデータはデータとして解釈されます.低く引っ張ると,SIのデータはコマンドレジスタに転送されます.I2C で このピンはスレーブのSA0として動作します MCU インターフェース信号との詳細な関係については,タイムリングを参照してください. 特徴図 |
| 7 | CS | 私は |
チップを選択 このピンはチップ選択入力である.CS#が低圧されたときのみ,チップはMCU通信を有効にする. |
電気光学特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | コメント | |
| 動作照明量 | L について | 80 | 100 |
- |
cd/m2 | 100%ピクセル | |
| 電力消費量 | P |
- |
120 | 150 | mW | 30%のピクセル | |
| フレーム周波数 | FR |
- |
100 |
- |
Hz |
- |
|
| 色調整 |
青い |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
ダークルーム |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| 応答時間 | 上がって | トル |
- |
10 |
- |
私達 |
- |
| 腐敗 | Td |
- |
10 |
- |
私達 |
- |
|
| コントラスト比 | C.C. | 10000:1 |
- |
- |
- |
ダークルーム | |
| 視角 | △θ | 160 |
- |
- |
資格 |
- |
|
| 運用寿命 | トップ | 20,000 |
- |
- |
時間 | L=100 cd/m2 | |

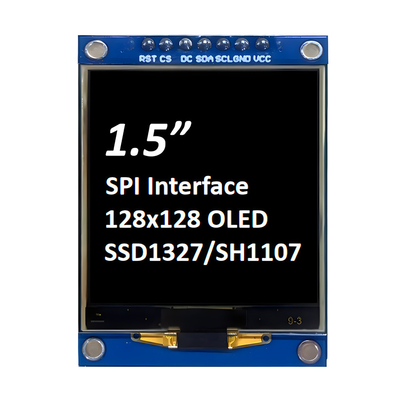

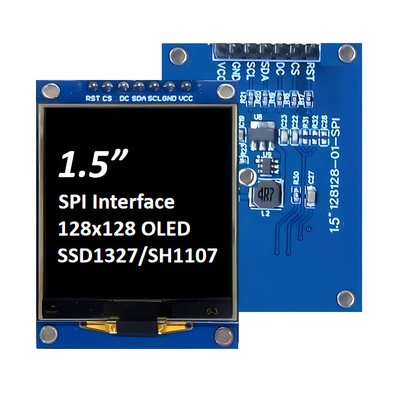

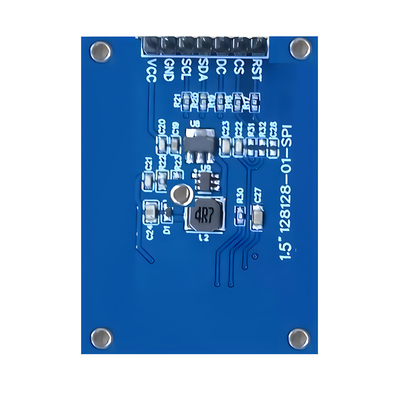

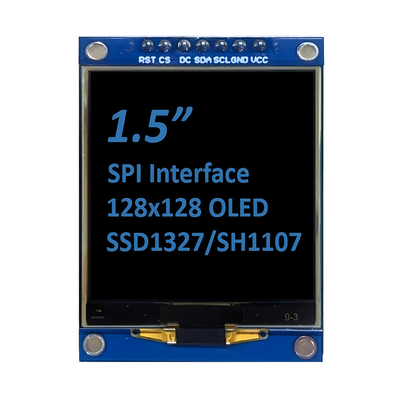

製品画像
