商品の詳細:
|
| キーワード: | 11.3インチバー TFT | 決議: | 440x1920 |
|---|---|---|---|
| インターフェース: | ミピ | ドライバIC: | SC7707 |
| 表面の光: | 520 cd/m2 (ニット) | タッチスクリーン: | ありません |
| 見る方向: | IPS,あらゆる角度から見る | LEDの寿命: | 40千時間 |
| 証明: | ISO9001:2015 / ISO14000:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 11.3インチバータイプ TFT LCD,440x1920 ピクセル バールタイプ TFT LCD,IPSバータイプ TFT LCDディスプレイ |
||
データシート ダウンロード
この項目について SFTO1130GX-7220AN
11.3インチ IPS TFT LCD ディスプレイ,解像度は440×1920 ピクセルで,MIPI 4チャネルインターフェースが搭載されている.高解像度と広角ディスプレイを必要とするアプリケーション用に特別に設計されたディスプレイモジュール以下は,この製品の詳細な紹介です.
この11.3インチバー IPS TFT LCDディスプレイは,高解像度ディスプレイとユーザーインタラクションを必要とするアプリケーションに理想的な選択です.広い視角の特徴.
特徴
|
ポイント |
内容 |
ユニット |
| LCD | ||
| LCD サイズ | 11.3 | インチ |
| パネルの種類 | IPS | - そうだ |
| 表示モード | 普通の黒 | - そうだ |
| 色数 | 16.7M | - そうだ |
| 見る方向 | オール・オーク | - そうだ |
| バックライト | 白いLED x16in平行/シリーズ | - そうだ |
| NTSC | 70% | - そうだ |
| コントラスト比 | 1000 | - そうだ |
| インターフェース | MIPI 4Lanes | - そうだ |
| ドライバーIC | SC7707 | - そうだ |
| ドライバ IC RAM サイズ | RAM が少ない | ほんの少し |
| 照明度 | 520 | cd/m2 |
| 図面の次元 | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| アクティブエリア (W×H) | 57.948 ((H) x252.864 (V) | mm |
| ピクセル配置 | RGBストライプ | - そうだ |
| 体重 | TBD | g |
| ポイント数 | 440xRGBx1920 | ピクセル |
| ピクセルピッチ | 43.9 ((H) *3*131.7 ((V) | ええと |
| 動作温度 | -20 ¥ +70 | °C |
| 保存温度 | -30 +80 | °C |

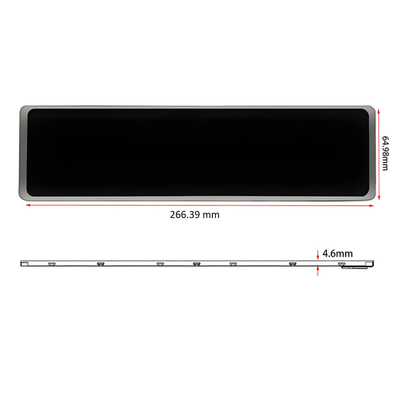

機械図
ピン説明
| パン番号 | シンボル | 機能 |
| 1 | GND | 地面 |
| 2 | DSI-D0P | DSI データ差信号入力ピン (データレーン0) |
| 3 | DSI-D0N | DSI データ差信号入力ピン (データレーン0) |
| 4 | GND | 地面 |
| 5 | DSI-D1P | DSI データ差信号入力ピン (データレーン1) |
| 6 | DSI-D1N | DSI データ差信号入力ピン (データレーン1) |
| 7 | GND | 地面 |
| 8 | DSI-CLK P | DSI CLOCK 差分信号入力ピン |
| 9 | DSI-CLK N | DSI CLOCK 差分信号入力ピン |
| 10 | GND | 地面 |
| 11 | DSI-D2P | DSI データ差信号入力ピン (データレーン2) |
| 12 | DSI-D2N | DSI データ差信号入力ピン (データレーン2) |
| 13 | GND | 地面 |
| 14 | DSI-D3P | DSI データ差信号入力ピン (データレーン3) |
| 15 | DSI-D3N | DSI データ差信号入力ピン (データレーン3) |
| 16-17 年 | GND | 地面 |
| 18~19歳 | IOVCC (NC) | I/O 電源 (NC) |
| 20〜23 | NC | NC |
| 24 | リセット | シグナルピンをリセットする (Lowが有効) |
| 25から26 | NC | NC |
| 27 | GND | 地面 |
| 28〜29 | LEDK | バックライト LED カソード |
| 30 | GND | 地面 |
| 31 | NC | NC |
| 32〜33 | GND | 地面 |
| 34 | NC | NC |
| 35~36 | LEDA | バックライト LED アノード |
| 37 | GND | 地面 |
| 38〜39 | VDD | 電源 |
| 40 | NC | NC |
バックライトの特徴
白いLED × 16対等/シリーズ (Ta = 25°C)
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| 統一性 | △Bp | - | 80 | - | - | % |
| LCDの明るさ | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

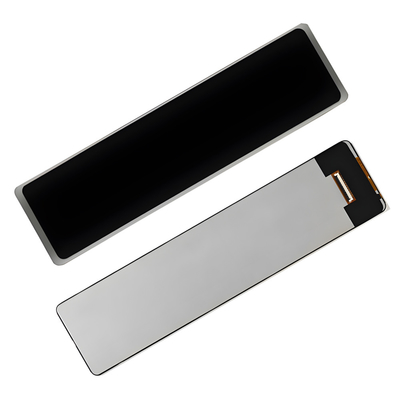

製品画像
この11.3インチバーの TFTモニターは 国際市場で どの程度競争力がありますか?
11.3インチバー IPS TFT LCDディスプレイは440x1920ピクセル解像度があり,MIPI 4チャネルインターフェースを搭載している.国際市場における競争分析は以下の通りである.
1. * * 能力と技術的リーダーシップ * *:オムディアの分析によると,BOE,TCL Huaxing Optoelectronicsなどの中国のパネルメーカー,フラットパネルディスプレイ業界をリードしていますこれらの製造者の生産能力の拡大と技術的改善は,この製品に対する強力な技術的サポートと生産能力の保証を提供します.
2. * * 市場の需要増加 * * 世界TFTLCD生産能力は引き続き増加すると予想されており,市場の需要が拡大していることを示しています.大型LCDパネルの出荷の増加により11,3インチバースクリーンに対する市場の需要はさらに増加すると予想されています.
3●高産業集中:TFT LCD産業は高濃度で,SAEFテクノロジーは世界市場で重要な地位を占めています.市場推廣とブランド構築に有利な条件を.3インチバースクリーン
4製品差異: 11.3 インチのストライプスクリーンの高解像度と MIPI インターフェースにより,特定のアプリケーション領域で差異的な利点があります.産業自動化や医療機器などの高級市場.
5. * * 国際ブランドの影響力 * *: 世界市場でSAEFテクノロジーの市場シェアが増加するにつれて,当社のブランドの影響力も向上しています.国際市場での認識を高めるために.3インチバースクリーン
6. * * 価格競争力 * *: 中国のパネルメーカーによる規模経済とコスト管理能力により,11.3インチバースクリーンは国際市場で競争力のある価格で販売されています.
7* * グローバルサプライチェーン統合 * *: 中国のパネルメーカーがグローバルサプライチェーンに統合する能力は,サプライチェーン効率と応答速度を向上させるのに役立ちます.3インチスリープスクリーン.
結論として,Saef Technologyの11.3インチストライプ IPS TFT LCDディスプレイは,国際市場で強い競争力を持っています.主に生産能力や技術が優れているため市場需要の増加,高い産業集中度,製品の差異化,国際的なブランドの影響力の増大,価格競争力,グローバルサプライチェーン統合
