11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ

11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ
11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ 11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ 11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ 11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ

大画像 :  11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ

商品の詳細:
起源の場所: シェンゼン / 中国
ブランド名: SAEF
証明: ISO9001 / ISO14000
モデル番号: SFTO1190GX-7161AN
お支払配送条件:
最小注文数量: 2個
価格: Negotiable based on order lot quantity
パッケージの詳細: 標準輸出パッケージ
受渡し時間: 1〜5週間
支払条件: L/C,T/T,ウェスタンユニオン,Paypal
供給の能力: 月に3000万個

11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ

説明
キーワード: 11.9インチバー TFT 決議: 1480×320
インターフェース: ミピ ドライバIC: FL7705
表面の光: 最低800 cd/m2 タッチスクリーン: ありません
見る方向: IPS,あらゆる角度から見る LEDの寿命: 40千時間
証明: ISO9001:2015 / ISO14000:2015 準拠性: REACHとRoHSに準拠している
ハイライト:

MIPIインターフェイスバー TFT LCDディスプレイ11.9インチバーTFTLCDディスプレイ

,

11.9 Inch Bar TFT LCD Display

データシート ダウンロード

SFTO1190GX-7161AN 仕様.pdf





この商品についてSFTO1190GX-7161AN



11.9インチ TFT LCD ディスプレイには以下のキー仕様があります.

  • スクリーンサイズ: 11.9 インチ
  • 解像度: 1480 x 320 ピクセル
  • 照明: 800 ニット
  • インターフェース:MIPI (モバイル産業プロセッサインターフェイス)
  • 色深さ: 16.7M

特徴と利点:

  1. スクリーン サイズ 11.9 インチ の 斜面 の 大きさ に よっ て,工業用 ディスプレイ,ハンドヘルド デバイス,携帯 機器 など,様々な 用途 に 適し ます.

  2. 解像度: 1480 x 320 の解像度で,ディスプレイは広画面アプリケーションに最適化され,良好な明確性と詳細を提供します.ピクセル密度の観点から現代ディスプレイほど高くないかもしれませんが. 独特の解像度比は,特定のUIレイアウトやグラフィックに有益である.

  3. 亮度: 800 ニットという亮度レベルは,ディスプレイが屋外環境を含む様々な照明条件で使用するのに十分な明るさを保証します.この明るさレベルは読みやすさと可視性のために有利です.

  4. MIPI インターフェース: MIPI インターフェイスは,ディスプレイとコントローラ間の高速データ転送を可能にするため,現代のディスプレイでは一般的です.遅延を軽減し,全体的なパフォーマンスを向上させるのに有益です.

可能性のある用途:

  • 産業用モニター: 機械制御や監視システムのための製造および自動化に使用される.
  • モバイル デバイス: サイズと重みが重要であるタブレット,ハンドヘルド デバイス,または携帯デバイスで使用できます.
  • 自動車ディスプレイ: 自動車のダッシュボードで,コンパクトな形式で情報を表示するのに役立ちます.

設計上の考慮事項:

  • デバイスのグラフィック出力機能との互換性を確保する.
  • 効率的な動作,特に電池駆動装置の確保のために,電力の需要を評価する.
  • 構造の整合性を保ちながら 画面面積を最大化するためのベーゼル設計を考えてください

結論は

このタイプのディスプレイは,サイズ,解像度,明るさ,インターフェースのバランスのとれた仕様のおかげで,幅広い用途に対応できます.特定のプロジェクトのためのディスプレイを選択する際には,これらのパラメータが,意図されたアプリケーションとユーザー要件にどのように一致するか検討することが不可欠です.





特徴



違う 違う ポイント 仕様 ユニット
1 パネルのサイズ 11.88 ̇ インチ
2 ピクセル数 320 (H) × 1480 (V) ピクセル
3 アクティブ エリア 57.984 ((H) × 268.176 ((V) mm
4 ピクセルピッチ 0.1812 ((H) × 0.1812 ((V) × RGB mm
5 図面の次元 65.00(W) × 282.00(H) × 4.50 (D) mm
6 色数 16.7M -
7 表示モード トランスミッションモード,通常は黒色 -
8 見る方向 完全表示 -
9 表示形式 RGB垂直ストライプ -
10 表面処理 輝き -
11 インターフェース MIPI -
12 バックライト 白いLED -
13 操作温度 -20〜70 °C
14 貯蔵温度 -30~80 °C
15 体重 120 g





機械図

11.9インチバー TFT LCDディスプレイ MIPI インターフェース 1480 * 320 解像度 800 ニット 明るさ 0



ピン説明



違う 違う シンボル 機能
1 GND 地面
2 D0P 陽性MIPI差分データ入力
3 D0N 負のMIPI差分データ入力
4 GND 地面
5 D1P 陽性MIPI差分データ入力
6 D1N 負のMIPI差分データ入力
7 GND 地面
8 CLKPについて ポジティブなMIPI差点クロック入力
9 CLKN 負のMIPI差分クロック入力
10 GND 地面
11 D2P 陽性MIPI差分データ入力
12 D2N 負のMIPI差分データ入力
13 GND 地面
14 D3P 陽性MIPI差分データ入力
15 D3N 負のMIPI差分データ入力
16 GND 地面
17 IOVCGCN1D.8V-3.3V
18 IOVCC1.8V-3.3V アナログ電源の電源
19
20 NC 繋がりがない
21 NC 繋がりがない
22 NC 繋がりがない
23 NC 繋がりがない
24 RSTB ピンをリセットする
25 STBYB 待機モード制御
26 NC 繋がりがない
27 GND 地面
28 K LED カソード
29 K
30 GND 地面
31 NC 繋がりがない
32 GND 地面
33 GND 地面
34 NC 繋がりがない
35 A について LEDアノード
36 A について
37 GND 地面
38 VDD (3.3V) アナログ電源の電源
39 VDD (3.3V)
40 NC 繋がりがない





絶対最大格付け



ポイント シンボル 価値観 ユニット
ミン マックス
デジタル電源電圧 VCI -0だった3 4.0 V
デジタル電源電圧 IOVCC -0だった3 4.0 V





運用条件



ポイント シンボル 価値観 ユニット
ミン タイプする マックス
デジタル電源電圧 VDD 3.0 3.3 3.6 V
デジタル電源電圧 IOVCC 1.6 - 3.6 V
論理入力電圧 VI H 0.7VDD - VDD V
VIL GND - 0.3VDD V

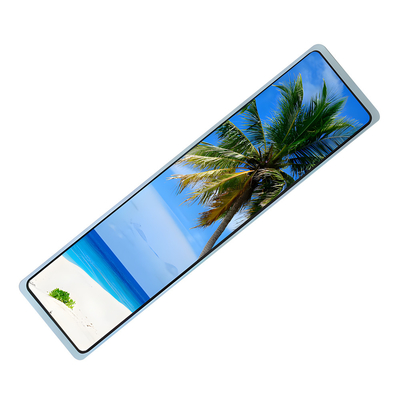

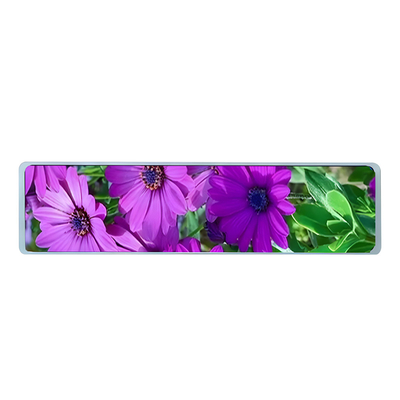

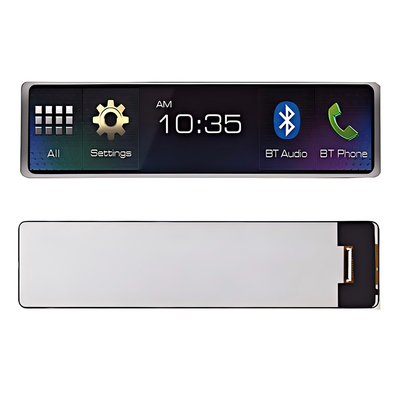

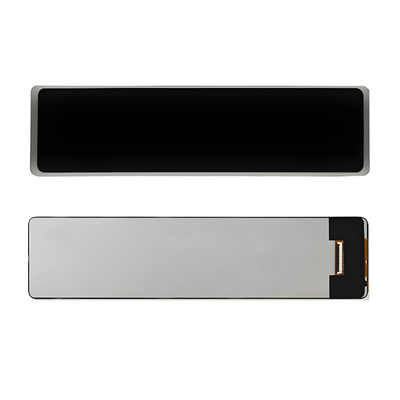

製品画像
