商品の詳細:
|
| キーワード: | 6.86インチバー TFT | 決議: | 1280x480 |
|---|---|---|---|
| インターフェース: | ミピ | ドライバIC: | FL7707 |
| 表面の光: | 最低800 cd/m2 | タッチスクリーン: | ありません |
| 見る方向: | IPS,あらゆる角度から見る | LEDの寿命: | 40千時間 |
| 証明: | ISO9001:2015 / ISO14000:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 6.86インチ容量タッチTFT,MIPI インターフェイス 容量感触 TFT,高明度の電容感触TFT |
||
データシート ダウンロード
SFTO686XC-7108B-CT 仕様 (800nits).pdf
FL7707N_DS_V0.2_20230324_顧客.pdf
この商品についてSFTO686XC-7108BCT
6.86インチ TFT LCD ディスプレイには以下のキー仕様があります.
スクリーン サイズ: 6.86 インチ の 斜面 尺寸 で,工業用 ディスプレイ,手持ち デバイス,携帯 機器 など,様々な 用途 に 適しています.
解像度: 1280 x 480 の解像度で,ディスプレイは広画面アプリケーションに最適化され,良好な明確性と詳細を提供します.ピクセル密度の観点から現代ディスプレイほど高くないかもしれませんが. 独特の解像度比は,特定のUIレイアウトやグラフィックに有益である.
亮度: 800 ニットという亮度レベルは,ディスプレイが屋外環境を含む様々な照明条件で使用するのに十分な明るさを保証します.この明るさレベルは読みやすさと可視性のために有利です.
MIPI インターフェース: MIPI インターフェイスは,ディスプレイとコントローラ間の高速データ転送を可能にするため,現代のディスプレイでは一般的です.遅延を軽減し,全体的なパフォーマンスを向上させるのに有益です.
このタイプのディスプレイは,サイズ,解像度,明るさ,インターフェースのバランスのとれた仕様のおかげで,幅広い用途に対応できます.特定のプロジェクトのためのディスプレイを選択する際には,これらのパラメータが,意図されたアプリケーションとユーザー要件にどのように一致するか検討することが不可欠です.
特徴
| ポイント | 内容 | ユニット |
| LCDタイプ | TFT | - |
| 色を表示する | 16M | |
| 見る方向 | すべて | 時計 |
| 動作温度 | -20~+70 | °C |
| 保存温度 | -30~+80 | °C |
| モジュールサイズ | 66.6*181.0*46 | mm |
| アクティブ エリア (W×H) | 60.19*16051 | mm |
| ポイント数 | 480×RGB×1280 | ドット |
| 電源の電圧 | 3.3 | V |
| バックライト | 12LED (白色) | pcs |
| 光度 (LCM) | 800 | cd/m2 |
| データ転送 | MIPI | - |
| LCMコネクタタイプ |
AFC30-S40FCC-00 |
0.5PITCH 40ピン |
| ドライバーIC | FL7707 |
機械図
ピン説明
| ピンナンバー | シンボル | 機能 |
| 1 | GND | 地面 |
| 2 | D0P | MIPI データ・レーン0入力 (正) |
| 3 | D0N | MIPI データ・レーン0入力 (マイナス) |
| 4 | GND | 地面 |
| 5 | D1P | MIPI データレーン1入力 (正) |
| 6 | D1N | MIPI データ・レーン1入力 (負) |
| 7 | GND | 地面 |
| 8 | CLKPについて | MIPI CLK入力 (正) |
| 9 | CLKN | MIPI CLK入力 (マイナス) |
| 10 | GND | 地面 |
| 11 | D2P | MIPI データ レーン2 入力 (正) |
| 12 | D2N | MIPI データ・レーン2入力 (マイナス) |
| 13 | GND | 地面 |
| 14 | D3P | MIPI データ・レーン3入力 (正) |
| 15 | D3N | MIPI データレーン3入力 (マイナス) |
| 16-17 年 | GND | 地面 |
| 18~19歳 | VCC-1V8 | IO 電源 (1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | グローバルリセットピン. リセット状態に入るためにアクティブロー. 安定性のためにRCリセット回路に接続することを提案します. 通常は高く引っ張ります. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | 地面 |
| 28〜29 | K | バックライト LED 地面 |
| 30 | GND | 地面 |
| 31 | VGL/NC | NC |
| 32〜33 | GND | 地面 |
| 34 | VGH/NC | NC |
| 35~36 | A について | バックライト LED 電力 |
| 38〜39 | VDD-3V3 | 電源 (3.3~3.6V) |
| 40 | VCOM/NC | NC |
絶対最大格付け
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 電源 | VDD | Ta=25°C | - | 3.3 | - | V |
| 電源電圧のゲート | VGH | - | 15 | - | V | |
| 切断する電源の電圧 | VGL | - | -11 | - | V |
電気特性 (Vss=0V,Ta=25°C)
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 電源 | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| 電源 | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| 入力電圧 | ほら | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| │ │ | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 供給電圧 | - | - | - | 9.6 | - | V | |
| 供給電流 | もし | - | - | 240 | - | mA | |
| 前向きの電流 | 普通 | ipn | 3チップシリーズ × 4 | - | - | mA | |
| 暗くする | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | 時間 | |

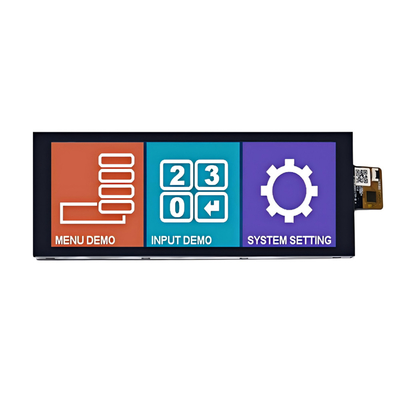

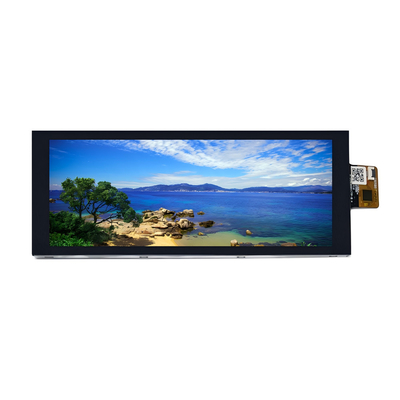

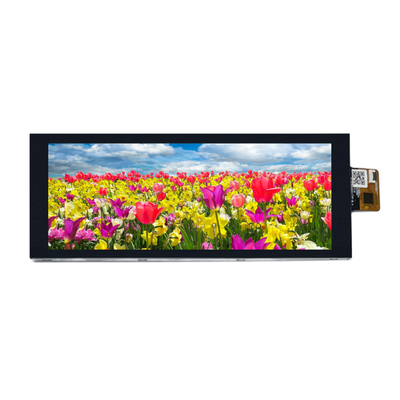

製品画像
