商品の詳細:
|
| 製品: | 2.48インチ円形TFTディスプレイ | 決議: | 480 (RGB) x 480点 |
|---|---|---|---|
| 表面の光: | 500 cd/m2 (ニット) | タッチスクリーン: | 入手可能/オプション |
| 見る方向: | IPSの完全な視野角 | ドライバIC: | ST7701S |
| ピン番号: | 40ピン | 接続: | ZIF |
| インターフェース: | 3SPI+18RGB | LEDの寿命: | 40千時間 |
| 上:: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 丸い2.8インチTFTディスプレイ,自動車級円形液晶画面,2.8インチ円形液晶画面 |
||
データシート ダウンロード
製品紹介:2.8インチ 自動車型円形TFTディスプレイSFTO248XC-7204AN
最先端の2.8インチ自動車用 TFTディスプレイ SFTO248XC-7204ANを紹介します. 車両の用途における多用性と耐久性のために特別に設計されています.円状のLCD画面には高解像度480×480ピクセルディスプレイがありますこのディスプレイは,高度なSPI+RGBインターフェースにより,自動車システムへのシームレスな統合のために設計されています.
2.8インチ自動車用TFT円形ディスプレイSFTO248XC-7204ANは,卓越した品質,性能,耐久性を提供する現代自動車のニーズに対応する最先端のソリューションです.新しい車両製造やアフターマーケットのアップグレードのためにこのディスプレイは 先端技術と優れた視覚により 運転体験を向上させるように設計されています
この製品についての詳細情報や注文をするために,今日私達に連絡してください!
| 特徴 | 仕様 | |
|
ディスプレイスペック |
LCDタイプ | 2.48インチ |
| 決議 (H*V) | 480 (RGB) × 480 | |
| 技術の種類 | a-Si TFT | |
| ピクセル構成 | RGB垂直ストライプ | |
| 表示モード | 通常は黒 | |
| 見る方向 | すべて | |
| グレースケール逆転方向 | - | |
|
メカニカル 特徴 |
概要の寸法 (W x H x T) (mm) | 65.87*69.04*185 |
| アクティブ エリア (mm) | 62.93*6293 | |
| CTP ビュー エリア ((mm) | / | |
| 触覚画面と/触覚画面なし | 持っていない | |
| コネクタタイプ | 0.5ピッチ 40ピン | |
| バックライトタイプ | LED | |
| 体重 (g) | TBD | |
|
電気 特徴 |
画面インターフェース | 3SPI+18RGB |
| 色数 | 262K | |
| ディスプレイドライバIC | ST7701S | |
機械図
ピン割り当て
| 1 | LED A | LEDアノード |
| 2 | LED K | LED カソード |
| 3 | LED K | LED カソード |
| 4 | GND | 地面 |
| 5 | VCI | 電源 |
| 6 | リセット | シグナルをリセット |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI データ信号 |
| 10 | SCK | SPI 時計信号 |
| 11 | CS | SPI チップ選択信号 |
| 12 | PCLK | RGB点時計信号 |
| 13 | DE | RGBデータ有効信号 |
| 14 | VSYNC | RGBフレーム同期信号 |
| 15 | HSYNC | RGB線同期信号 |
| 16~33 | DB0~DB17 | RGBデータ信号 ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | 地面 |
| 35 | TP_INT | 切断するタッチ |
| 36 | TP_SDA | タッチ IIC データ信号 |
| 37 | TP_SCL | 触れる IIC 時計信号 |
| 38 | TP_RESET | タッチリセット信号 |
| 39 | TP_VCI | タッチ 電力供給 |
| 40 | GND | 地面 |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 0.3~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
電気特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.5 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 50 | mA | VDD=2.8V,Ta=25.C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | μA | VIN=VDDまたはVSS |
ドライブバックライト
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電流 | IF について | - そうだ | 20 | - そうだ | mA |
| 前向きの電圧 | VF | - | 19.2 | - | V |
| 接続モード | - そうだ | 6S | - そうだ | ||
| LED番号 | / | 6 | pcs | ||
| LEDの寿命 | 40000 | 50000 |
オプティカル特性
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
視点 |
θT |
CR≥10 |
80 | 85 | - |
資格 |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| コントラスト比 | CR | θ=0° | 800 | 1000 |
- |
- |
| 応答時間 | トン | 25°C |
- |
30 | 35 |
ms |
| トーフ | ||||||
| 統一性 | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| 照明度 | L について |
- |
500 |
- |
cd/m2 |

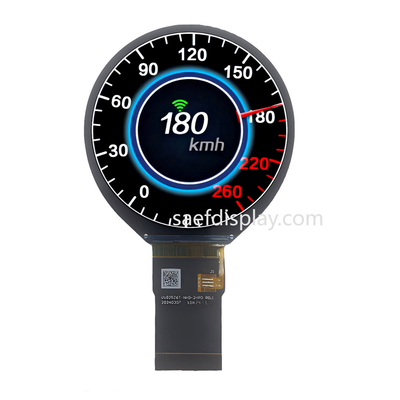

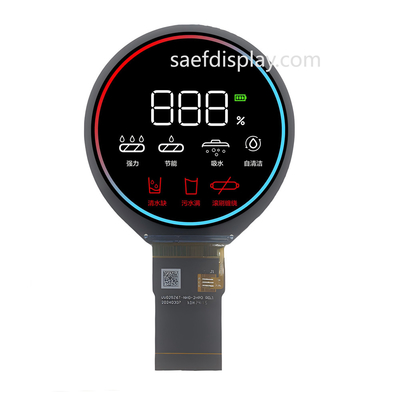

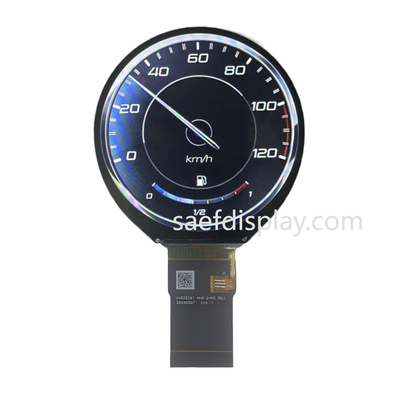

製品画像
