商品の詳細:
|
| 製品: | 2.42インチ OLED | 決議: | 128 x 64 点の解像度 |
|---|---|---|---|
| ガラスの種類: | OLED | 光学: | 全視角 80/80/80/80 |
| インターフェース: | I2C,SPI,6800,8080 オプション | ディム・スクリーン: | 60.50 × 73.00 × 2.00 (ミリ) |
| アクティブ エリア: | 55.01 × 27.49 (ミリ) | ピクセルピッチ: | 0.43 × 0.43 (mm) |
| 動作温度: | -40°Cへの+70°C | 貯蔵温度: | -40°C から +85°C |
| ピン番号: | 24ピン | コントローラー: | SSD1309または同等の |
| ドライブモード: | 1/64 作業 サイクル | コネクタ: | COG+FPC |
| コントラスト比: | 2000年: 1 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.42インチ OLEDディスプレイ,黄色いフォント PMOLEDスクリーン,128×64 OLED ディスプレイ |
||
データシート ダウンロード

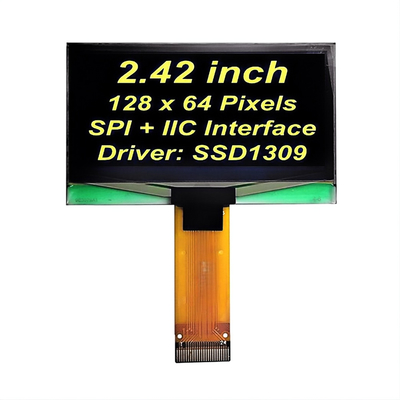

このアイテムについて2.42インチ OLED 128x64 イエローフォントSFOS242XZ-12864Y01
概要
128×64ピクセル解像度の2.42インチ OLEDディスプレイは,SSD1309コントローラを使用した先進的なPMOLEDスクリーンです.幅広いアプリケーションのために設計されています.このディスプレイには明るい黄色いフォントがあります.組み込みシステム,DIY電子機器プロジェクト,スマートデバイスなどに理想的な選択肢です. OLED技術により高コントラストと鮮やかな色が提供されます.異なる照明条件で可視性を向上させる.
主要 な 特徴
ディスプレイタイプ:
決議:
色:
サイズ:
コントロール:
インターフェース:
低電力消費:
広い視角:
簡単 に 使える:
耐久性:
申請
結論
2.42インチ OLED 128x64 イエローフォント PMOLED スクリーン (SSD1309 コントローラー) は,優れたパフォーマンスと可視性を提供する汎用的で効率的なディスプレイソリューションです.新しい製品を開発するか,既存のシステムをアップグレードするかこのOLEDディスプレイは,多くのアプリケーションでユーザー体験と機能を向上させるでしょう.
ディスプレイ仕様
1) ディスプレイモード: 消極マトリックス
2) ディスプレイ カラー:単色 (黄色),白,青,緑オプション
3) 運転義務: 1/64 義務
メカニカル仕様
1) 概要図: 添付された概要図に従って
2) ピクセル数: 128 × 64
3) パネルのサイズ: 60.5 × 37 × 1.8 (mm)
4) アクティブエリア: 55.01 × 27.49 (mm)
5) ピクセルピッチ: 0.43×0.43 (mm)
6) ピクセルサイズ: 0.4 × 0.4 (mm)
7) 体重: TBD
機械図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット | |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V | |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V | |
| 動作温度 | トップ | -40歳 | 70 | .C | |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C | |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | ||
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | ||
| 寿命 (180 cd/m2) | 16,000 | - | 時間 | ||
電気仕様
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 正常モードの電流消費量 | すべてのピクセルをオン | - | 43 | 52 | mA | |
| 待機モードの電流消費量 | 待機モード 10% ピクセルオン | - | 0.5 | 1.5 | mA | |
| 標準モードの電力消費量 | すべてのピクセルをオン | - | mW | |||
| 待機モードの電力消費量 | 待機モード 10% ピクセルオン |
- |
6.5 | 19.5 | mW | |
| 亮度 | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (黄色) | (x) (y) | C.I.E. 1931 年 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| ダークルームのコントラスト | CR | - | 2000:1 | - | - | |
| 視角 | - | 160 | - | - | 程度 |

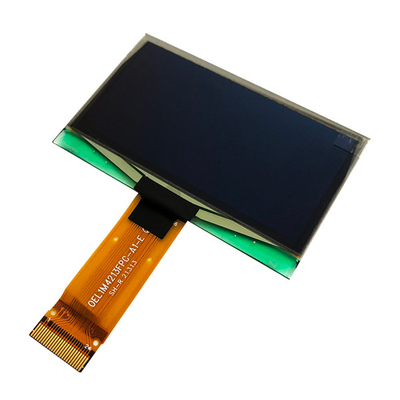

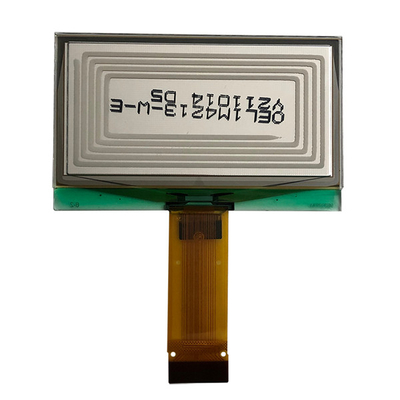

製品画像
