商品の詳細:
|
| 製品: | 0.96インチ OLED + 4ピンPCB | 決議: | 128x64ピクセル |
|---|---|---|---|
| 色を表示する: | ホワイト/ブルー/イエロー 青いフォント | 構造: | COG + PCB |
| インターフェース: | I2C ((IIC) | 見る方向: | すべての視野角 |
| ディム・スクリーン: | 24.7 × 27 × 3.6 (ミリ) | 接続: | ヘッダー・ピン |
| ピン番号: | 4つのピン | 作業温度: | -40°Cから+85°C |
| 一生: | 50,000時間 @ 60cd/m2 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x64 OLEDの表示モジュール,0.96インチOLEDの表示モジュール |
||
この項目について SFOM096YZ4-12864WB-02
0.96インチ 128×64ドットマトリックス OLEDディスプレイ モジュールを紹介します 電子プロジェクトやプロトタイプのための完璧なソリューションですこのOLEDモジュールは鮮明な視覚と鮮やかな色を提供していますウェアラブルやIoTデバイス,埋め込みシステムなどのアプリケーションに最適です
主要な特徴:
パーソナル・ダッシュボードを開発したり インタラクティブ・ディスプレイを作成したり スマート・ガジェットをデザインしたりします96インチ 128x64 ドットマトリックス OLEDディスプレイモジュールは,高いパフォーマンスと信頼性を提供する汎用的な選択ですこの先端ディスプレイモジュールでプロジェクトをアップグレードしてください!
テクニカル仕様
0.96インチ OLED 4ピンのPCB製品には,通常,以下の技術仕様があります.
輪郭図
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 | |
| 1 | GND | ロージック回路の回りです これは地面ピンで 接続されている必要があります | |
| 2 | VDD | OLEDの電源です これは電圧供給ピンです 源に接続する必要があります | |
| 3 | SCL | このシリアルクロック入力SCL | |
| 4 | SDA | このシリアルデータ入力SDA | |
電気光学特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット | コメント | |
| 動作照明量 | L について | 80 | 100 | - | cd /m2 | すべてのピクセル ON | |
| 電力消費量 | P | - | 50 | 60 | mW |
30% ピクセル ON |
|
| フレーム周波数 | FR | - | 105 | - | Hz | - | |
|
色 調整する |
青い | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
ダークルーム |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
応答時間 |
上がって | トル | - | 10 | - | 私達 | - |
| 腐敗 | Td | - | 10 | - | 私達 | - | |
| コントラスト比 | C.C. | 10000:1 | - | - | - | ダークルーム | |
| 視角 | θ | 160 | - | - | 資格 | - | |
| 運用寿命 | トップ | 22000 | - | - | 時間 | L=80 cd/m2 | |

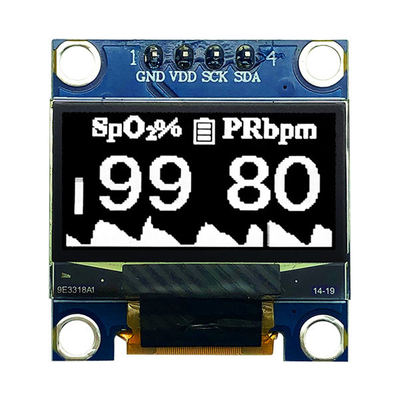

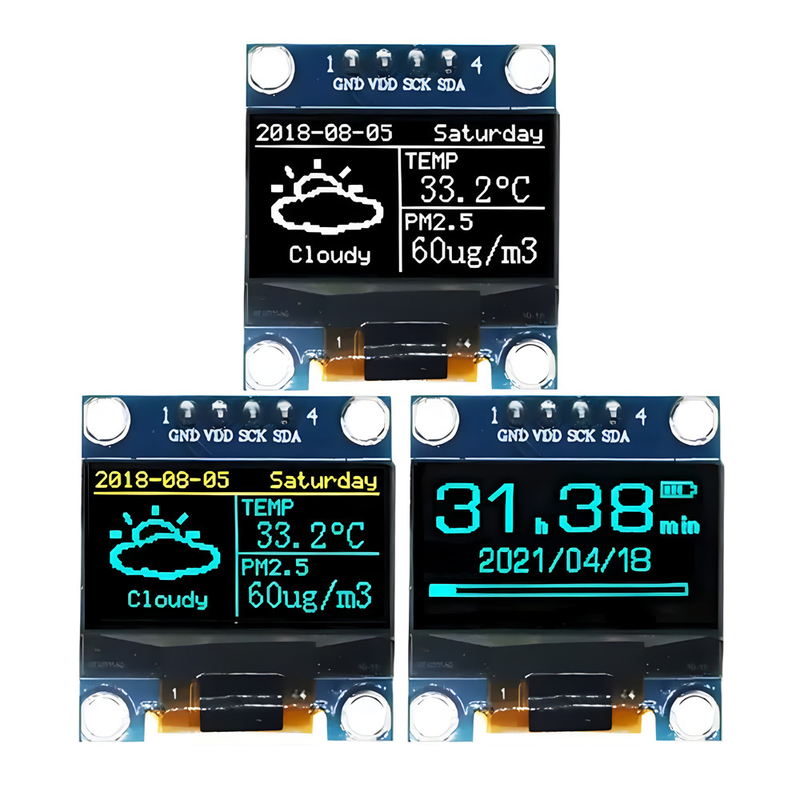

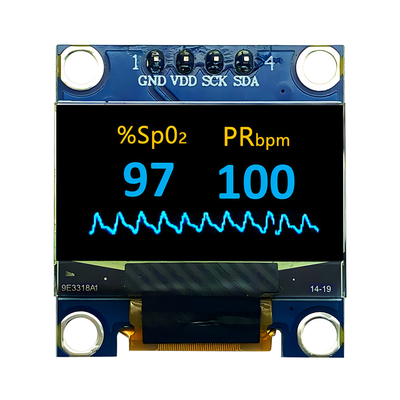

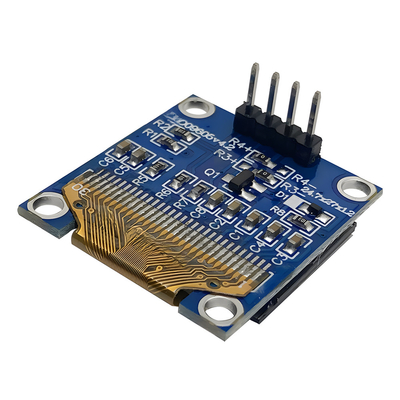

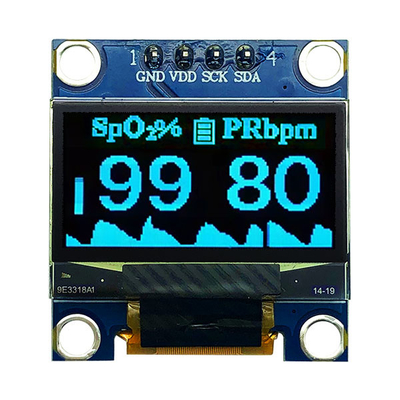

製品画像
