商品の詳細:
|
| 製品: | 5.7インチ TFT LCD ディスプレイ | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 640X480 | 見る方向: | IPS全視角 |
| ドライバーIC: | JD9168S | ピン番号: | 40ピン |
| 接続: | コネクタタイプ | 表面の光: | 500 cd/m2 (ニット) |
| インターフェース: | RGB | LEDの寿命: | 40千時間 |
| ハイライト: | 640×480 TFT IPS ディスプレイ モジュール,RGBインターフェイス TFT IPSディスプレイモジュール,5.7インチ TFT IPS ディスプレイ モジュール |
||
この項目について SFTO570DX-7263AN
5.7インチの TFT IPS ディスプレイ モジュールの 鮮明さと活力を 発見してくださいこの高品質のディスプレイモジュールは,鮮明な640x480解像度を提供しています産業用制御パネルから教育用ツールまで 様々な用途に最適の鋭く詳細な画像を保証します
主要な特徴:
技術仕様:
理想的な用途:
この5.7インチ TFT IPSディスプレイモジュールは,高解像度,明るさ,耐久性のバランスを要求するアプリケーションに最適です.工業機器のディスプレイ能力を向上させたいかこのディスプレイモジュールは,必要なパフォーマンスと信頼性を提供します. このディスプレイモジュールは,すべてのユーザーに,
なぜ私たちのディスプレイモジュールを 選ぶのか?
5.7インチ TFT IPS ディスプレイ モジュールで 視覚的ディスプレイをアップグレードして 品質とパフォーマンスの違いを体験してください信頼性と高性能なディスプレイソリューションでプロジェクトを向上させるための最初のステップを.
製品仕様
| ポイント | 仕様 | ユニット |
| LCDタイプ | TFT | - |
| 色を表示する | 16.7M | - |
| 見る方向 | IPS,すべての視角 | 時計 |
| 動作温度 | -30~+80 | °C |
| 保存温度 | -30~+80 | °C |
| モジュールサイズ | 概要図を参照 | mm |
| アクティブ エリア (W × H) | 115.20×8640 | mm |
| ポイント数 | 640 x 480 | ドット |
| LCMコントローラ | JD9168S | - |
| 電源の電圧 | 3.3 | V |
| バックライト | 3S7P-LED (白) | pcs |
| インターフェース | RGBインターフェース | - |
外部 寸法
絶対最高格付け
| ポイント | シンボル | ミン | マックス | ユニット |
| 供給電圧 電圧 | VCC | -0だった3 | 3.3 | V |
| バックライト供給電圧 | VLED | -0だった3 | 6.0 | V |
| 動作温度 | トップ | -30歳 | 80 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
バックライトの特徴
| ポイント | シンボル | 典型的な価値 | |
| 供給電圧 | VLED | 5V | |
| 供給電流 | IL | 300mA | |
| 電力消費量 | PL | 1.5 - W | |
| PWM制御周波数 | FPDIM | 50KHz | |
| バックライト ON-OFF | 高い |
VEN |
1.4 VLED V |
| 低い | 0〜0.4V | ||
| PWM制御レベル | 高い |
VPDIM |
1.5V |
| 低い | 0〜0.4V | ||
| 統一性 | ΔBp | 80% | |
| 寿命 | 時間 | 40K時間 | |
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 定義 |
| 1 | U/D | 私は | パネルモジュール上下スキャンの方向 |
| 2 | NC | - | 繋がりがない |
| 3 | HSYNC | 私は | RGBインターフェイスで水平シンクロ入力 |
| 4 から 6 | VLED | P | LEDドライバーの電源 |
| 7 | VCC | P | TFTの電源 |
| 8 | VSYNC | 私は | RGBインターフェイスで垂直同期入力 |
| 9 | DE | 私は | RGBインターフェースでデータ入力を有効にする. |
| 10 | XL | 私は | 繋がりがない |
| 11 | YU | 私は | 繋がりがない |
| 12 | アドジャ | 私は | PWM信号入力ピン |
| 13 - 15 | B5-B3 | 私は | 青いデータバス |
| 16 | VSS | P | 地面に |
| 17~19 | B2-B0 | 私は | 青いデータバス |
| 20 | VSS | P | 地面に |
| 21〜23 | G5-G3 | 私は | グリーンデータバス |
| 24 | VSS | P | 地面に |
| 25〜27 | G2-G0 | 私は | グリーンデータバス |
| 28 | VSS | P | 地面に |
| 29-31 年 | R5-R3 | 私は | 赤いデータバス |
| 32 | VSS | P | 地面に |
| 33~35 | R2-R0 | 私は | 赤いデータバス |
| 36 | XR | 私は | 繋がりがない |
| 37 | YD | 私は | 繋がりがない |
| 38 | DCLK | 私は | RGBインターフェースのピクセルクロック入力 |
| 39 | VSS | P | 地面に |
| 40 | L/R | 私は | パネル・モジュールの左/右スキャン方向 |

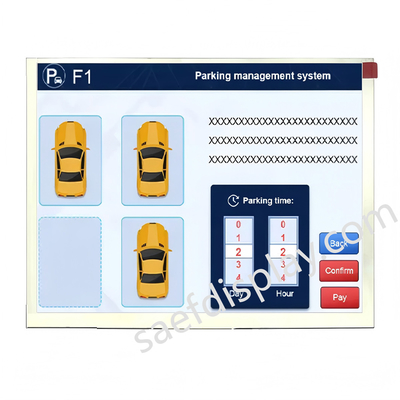

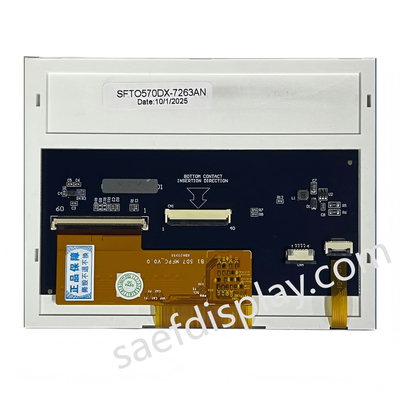

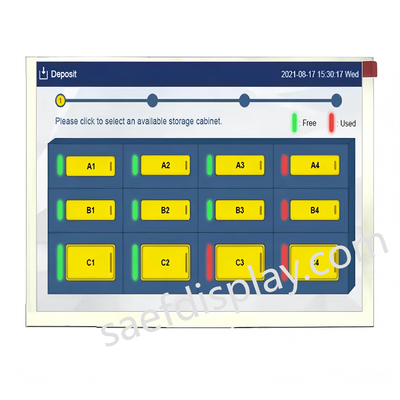

製品画像
