商品の詳細:
|
| 製品: | 2.42"(2.4") インチ OLEDディスプレイ | 決議: | 128X64点 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | 光学: | すべての視野角 |
| ディム・スクリーン: | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | アクティブ エリア: | 55.01 (L) × 27.5 (W) (mm) |
| ピクセルピッチ: | 0.43 x 0.43 (ミリ) | 運転方法: | 1/64 作業 サイクル |
| 動作温度: | -40°Cへの+70°C | ピン番号: | 7つのヘッダー ピン |
| インターフェース: | SPI インターフェイス | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.42インチ OLEDディスプレイ,128×64 OLED ディスプレイ,7ピンのSPI OLEDディスプレイ |
||
SAEF TechnologyのSFOMS242YZ7-12864WBYG-01 OLEDモジュールを紹介します. 2.42インチ 128x64ドットマトリックスグラフィックディスプレイ. 2.横切りに 42 インチと全体的な寸法 71.0×43.5mm このディスプレイモジュールは 高性能と汎用性のために設計されています
高コントラスト比:このOLEDモジュールは 20 の印象的なコントラスト比を提供します.000:1素晴らしい視覚的明晰さと鮮やかな色彩表現を 保証します
複数のインターフェースオプション:モジュールはSPIとI2C (IIC) を含むさまざまな通信インターフェースをサポートします.幅広いマイクロコントローラと開発プラットフォームに簡単に統合できる.
広範囲の電圧:論理電源電圧は1.65Vから3.3V間で動作し,典型的な値は2.8Vで,多様なプロジェクト要件に対応します.
パーソナライズ可能なタッチパネル:このOLEDディスプレイにはタッチスクリーンが組み込まれていませんが,パーソナライズ可能なタッチパネルオプションが利用できます.特定のニーズに基づいて,強化されたインタラクティビティを可能にします.
SFOMS242YZ7-12864WBYG-01 OLEDディスプレイモジュールは,以下を含む様々なアプリケーションに最適です.
SFOMS242YZ7-12864WBYG-012.42インチ OLEDディスプレイモジュールでプロジェクトをアップグレードします高品質のビジュアルと信頼性の高いパフォーマンスを提供するために設計され,幅広い産業および商業用アプリケーションに使用されます..
円滑な統合と卓越したディスプレイ品質のために 今日ご注文ください!
メカニカル次元
インターフェース・ピン定義
| PIN番号 | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VDD | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
| 5 | RST | このピンはリセット信号入力です.ピンが低いとき,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
|
6 |
DC |
このピンはデータ/コマンド制御ピンです.ピンが高く引き上げられ,シリアルインターフェースモードが選択されると,SDINのデータ SDINのデータはコマンドレジスタに転送されます. |
| 7 | CS | チップ選択.CS0 = L とするとチップが選択されます. |
絶対最大格付け
|
パラメータ |
シンボル | ミニ | マックス | ユニット |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V |
| 動作温度 | トップ | -40歳 | 70 | C について |
| 貯蔵温度 | TSTG | -40歳 | 85 | C について |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | |
|
寿命 (180 cd/m2) |
16,000 | - | 時間 |
DC 特性
|
|
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| ディスプレイ用電源電圧 | VCC | 11.5 | 12 | 12.5 | V | |
| 高レベルのインプット | HIV | 0.8×VDD | - | - | V | |
| 低レベルの入力 | VIL | - | - | 0.2×VDD | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | - | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | - | - | 0.1×VDD | V |
|
VDD電流 VDD=2.8V,VCC=12 IREF = 10uA ではない パネルが付属している ディスプレイ オン オン |
IDD |
コントラスト = FFh |
- |
90 |
110 |
μA |
|
VCC供給電流 VDD=2.8V,VCC=12 IREF = 10uA パネルなし 付属している ディスプレイ ON,すべて ON |
ICC |
- |
450 |
580 |
μA |
|
|
セグメント出力 電流 VDD = 2.8V VCC=12V IREF=10uA 画面をオンにして |
ISEG |
コントラスト=FFh | 280 | 310 | 340 |
μA |
| コントラスト=AFh | - | 215 | - | |||
| コントラスト=7Fh | - | 155 | - | |||
| コントラスト=3Fh | - | 78 | - | |||
| コントラスト=0Fh | 20 | - | ||||
|
睡眠モードの電流 VDD |
IDD,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- |
- |
10 |
μA |
|
VCC の スリープ モード 電流 |
ICC,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- |
- |
10 |
μA |
電気仕様
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 正常モードの電流消費量 | すべてのピクセルをオン | - | 17 | 25 | mA | |
| 待機モードの電流消費量 | 待機モード 10% ピクセルオン | - | 0.5 | 1.5 | mA | |
| 標準モードの電力消費量 | すべてのピクセルをオン | - | 71.5 | 97.5 | mW | |
| 待機モードの電力消費量 | 待機モード 10% ピクセルオン | - | 6.5 | 19.5 | mW | |
| 亮度 | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (ホワイト) |
(x) (y) |
C.I.E. 1931 年 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| ダークルームのコントラスト | CR | - | 2000:1 | - | - | |
|
視角
|
- | 160 | - | - | 程度 |

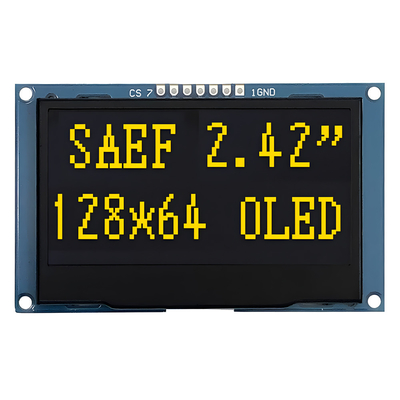

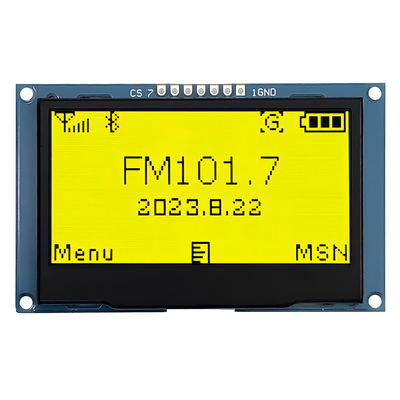

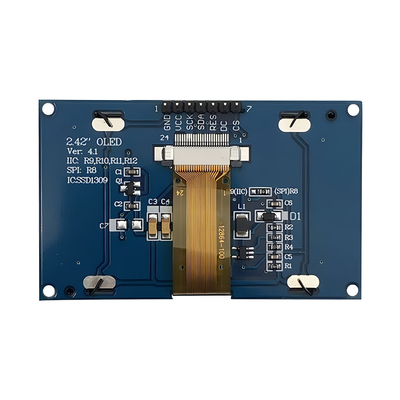

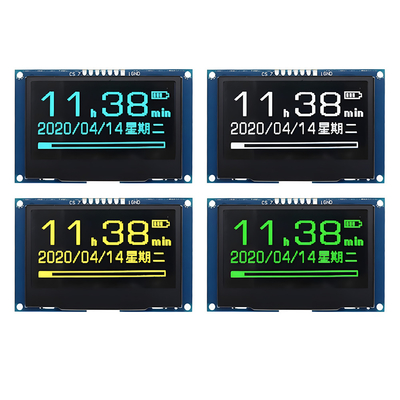

製品画像
