商品の詳細:
|
| 製品: | 1.54インチグラフィック OLED画面 | 決議: | 128X64点 |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | 4本のワイヤー SPI インターフェース |
| 光学: | すべての視野角 | ディム・スクリーン: | 42.04 x 37.0 x 3.1 (ミリ) |
| アクティブ エリア: | 35.05 x 17.51 (ミリ) | ピクセルピッチ: | 0.254 x 0.254 (ミリ) |
| 運転方法: | 1/64 作業 サイクル | 動作温度: | -40°Cへの+70°C |
| 貯蔵温度: | -40°C から +85°C | 供給電圧: | 2.8V |
| ピン番号: | 7つのヘッダー ピン | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.54インチ OLEDディスプレイモジュール,128x64 OLEDの表示モジュール,高コントラストのOLEDディスプレイモジュール |
||
メカニカル次元
インターフェース・ピン定義
| PIN番号 | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VDD | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
| 5 | RST | このピンは信号入力をリセットします.ピンが低くなると,チップの初期化が実行されます.通常の動作中にこのピンを高く引っ張ってください. |
|
6 |
DC |
このピンはデータ/コマンド制御ピンです.ピンは高く引っ張られ,シリアルインターフェースモードが選択されると,SDINのデータ SDINのデータはコマンドレジスタに転送されます. |
| 7 | CS | チップはCS0="L"で選択されます. |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 8 | 17 | V |
| 動作温度 | トップ | -40歳 | 70 | C について |
| 貯蔵温度 | TSTG | -40歳 | 85 | C について |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | |
| 寿命 (180 cd/m2) | 16,000 | - | 時間 |
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| ロジックの供給電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| ディスプレイ用電源電圧 | VCC | 11.5 | 12 | 12.5 | V | |
| 高レベルのインプット | HIV | 0.8×VDD | - | - | V | |
| 低レベルの入力 | VIL | - | - | 0.2×VDD | V | |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDD | - | - | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | - | - | 0.1×VDD | V |
|
VDD電流 VDD=2.8V,VCC=12 IREF = 10uA ではない パネルが付属している ディスプレイ オン オン |
IDD | コントラスト = FFh | - | 90 | 110 | μA |
|
VCC供給電流 VDD=2.8V,VCC=12 IREF = 10uA パネルなし 付属している ディスプレイ ON,すべて ON |
ICC | - | 450 | 580 | μA | |
|
セグメント出力 電流 VDD = 2.8V VCC=12V IREF=10uA 画面をオンにして |
ISEG | コントラスト=FFh | 280 | 310 | 340 | μA |
| コントラスト=AFh | - | 215 | - | |||
| コントラスト=7Fh | - | 155 | - | |||
| コントラスト=3Fh | - | 78 | - | |||
| コントラスト=0Fh | 20 | - | ||||
| 睡眠モードの電流 VDD | IDD,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- | - | 10 | μA |
| VCC の スリープ モード 電流 | ICC,睡眠 |
VDD = 1.65V~3.3V,VCC = 7V~16V 画面をオフに パネルが付属している |
- | - | 10 | μA |

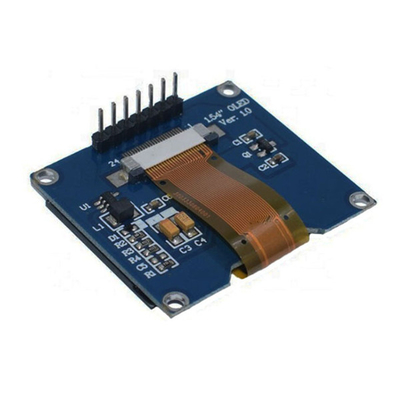

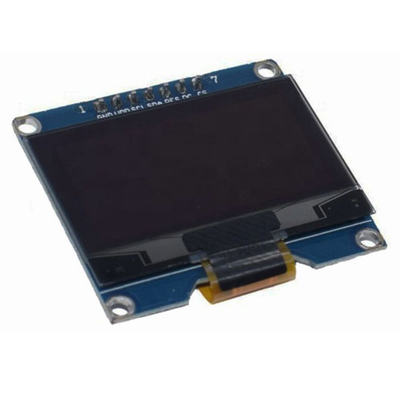

製品画像
