商品の詳細:
|
| 製品: | 0.91インチOLEDの表示 | 決議: | 128*32ピクセル |
|---|---|---|---|
| 表示モード: | 受動のマトリックス | インターフェース: | SPI |
| 色を表示する: | ホワイト イエロー ブルー オプション | 光学: | すべての視野角 |
| ディム・スクリーン: | 30.00 (W) × 11.5 (H) × 1.3 (T) | アクティブ エリア: | 22.38 (W) × 5.58 (H) |
| 動作温度: | -40°Cから+80°C | 貯蔵温度: | -40°C から +85°C |
| ピン番号: | 14ピン | ICパッケージ: | コグ |
| モジュール接続: | ZIFタイプ | 義務: | 3/32 |
| 準拠性: | REACHとRoHSに準拠している | ||
| ハイライト: | 128×32 OLED ディスプレイ,SPI インターフェイス OLED ディスプレイ,IoT デバイス OLED ディスプレイ |
||
この製品について - グラフィックOLEDモジュール SFOS091JY-7269PAN
高解像度128×32ピクセルのディスプレイと低電力SPIインターフェースを備えた 0.91インチ OLEDディスプレイで IoTプロジェクトをアップグレードしてくださいこのコンパクトで効率的なディスプレイ・モジュールはスマートウォッチ,ポータブルデバイス,スマートホームシステムなど 様々な用途に最適です.
主要な特徴:
技術仕様:
理想的な用途:
高解像度,低消費電力, 調整可能なディスプレイの バランスを要求するアプリケーションに最適です.工業用制御パネルこのディスプレイモジュールは 必要なパフォーマンスと信頼性を 提供します
なぜ私たちのOLEDディスプレイモジュールを 選ぶのか?
プロジェクト を 改善 する
0.91インチ OLEDディスプレイで 視覚的なディスプレイをアップグレードして 品質とパフォーマンスの違いを体験してください信頼性と高性能なディスプレイソリューションでプロジェクトを向上させるための最初のステップを.
メカニカル・オブライン・図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
|
供給電圧 |
VDD | -0だった5 | 2.75 | V |
| VCC | -0だった5 | 21 | V | |
| VDDIO | -0だった5 | VCI | V | |
| VCI | -0だった3 | 4 | V | |
| 動作温度 | トップ | -40歳 | 85 | .C |
| 貯蔵温度 | TSTG | -65歳 | 150 | .C |
| 寿命 (140 cd/m2) | 33,000 | - | 時間 |
オプティック特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
亮度 (VCCは外部から供給される) |
Lbr |
注記 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (ホワイト) | (x) (y) | C.I.E. 1931 年 | 0.250 だった27 | 0.290. 撃った31 | 0.33 0 だった35 | |
| ダークルームのコントラスト | CR | - | 2000:1 | - | ||
| 視角 | 160 | - | - | 程度 |
DC 特性
|
特徴 |
シンボル | 条件 | ミニ | タイプ | マックス |
ユニット |
| ロジック電源電圧 | VDD | 2.4 | 2.5 | 2.6 | V | |
| 稼働用電源電圧 | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/Oピンの電源 | VDDIO | 1.65 | VCI | V | ||
|
OLEDの稼働電圧 |
VCC |
注記 5 |
11.5 |
12 |
12.5 |
V |
|
高レベルのインプット |
HIV |
IOUT = 100μA 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| 低レベルの入力 | VIL | IOUT = 100μA 3.3MHz | 0 | - | 0.2×VDDIO | V |
| 高レベルの出力 | VOH | IOUT = 100μA 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| 低レベルの出力 | VOL | IOUT = 100μA 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCIの稼働電流 | ICI | - | 95 | 120 | μA | |
| VCCの稼働電流 | ICC |
|
- |
34.5 |
40 |
mA |
| 睡眠モードの電流 VDD | IDD,睡眠 | - | 1 | 10 | μA | |
| VDDIO のスリープ モード 電流 | IDDIO,睡眠 | 1 | 10 | |||
|
VCI の 睡眠 モード 電流 |
ICI,睡眠 | - | 2 | 50 |
μA |

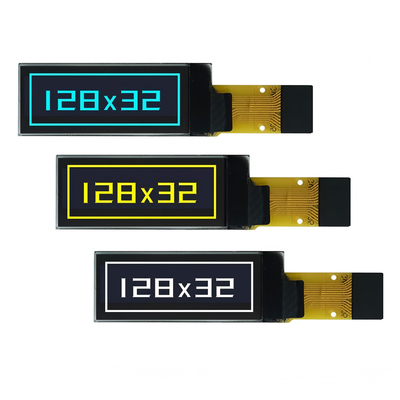

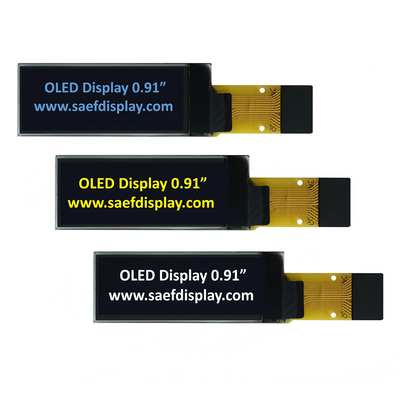

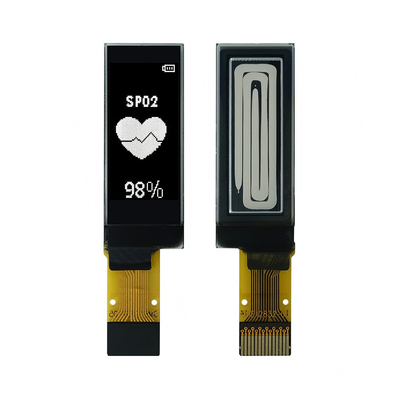

製品画像
