商品の詳細:
|
| 製品: | 1.28インチ TFT LCD | 決議: | 240x240 |
|---|---|---|---|
| ドライバーIC: | GC9A01または同等の | タッチスクリーン: | 無,PCAPはオプションです |
| 蓋のガラス: | カスタマイズできる | 見る方向: | IPS すべての視角 |
| インターフェース: | SPI (カスタマイズ可能) | 接続: | ZIF (カスタマイズ可能) |
| ピン番号: | 12ピン (カスタマイズできます) | 表面の光: | 350 cd/m2 ((nits) (カスタマイズ可能) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 240x240 丸型 TFT LCD,カスタマイズできる丸型TFT LCD,PCAPタッチラウンド TFT LCD |
||
1.28インチラウンドTFTLCDディスプレイでウェアラブルとIoTデバイスを向上させる
この1.28インチの丸型TFT液晶ディスプレイは 高解像度,カスタマイズ可能な機能,そして堅牢なパフォーマンスを組み合わせています.産業用IoTデバイス極めて明確で信頼性があります
主要 な 特徴
テクニカル仕様
申請
なぜ 私たちを選んだのか?
今すぐ注文して カスタマイズ!
この製品について調べて 価格を申し込むには,ウェブサイト www.saefdisplay.com をご覧ください.
製品仕様
| ポイント | 内容 |
| LCD サイズ | 1.28 (直径) |
| 表示モード | 通常は黒 |
| 決議 | 240 (H) RGB × 240 (V) |
| ドットピッチ | 0.135 (H) × 0.135 (V) mm |
| アクティブエリア | φ32.4 mm |
| モジュールサイズ | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| 色配列 | RGB 垂直ストライプ |
| インターフェース | SPI インターフェース |
| ドライブIC | GC9A01 |
| 照明度 (cd/m2) | 350 (TYP) |
| 見る方向 | IPS,全視角 |
| バックライト | 2 ホワイトLED |
| オペレーティングテンパー | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
| 体重 | 1.2 |
メカニカル次元
インターフェース・ピン定義
| 違う | シンボル | 記述 |
| 1 | GND | パワーグラウンド |
| 2 | LEDK | LED カソード |
| 3 | LEDA | LEDアノード |
| 4 | VDD | アナログ用電源 |
| 5 | GND | パワーグラウンド |
| 6 | GND | パワーグラウンド |
| 7 | D/C | 4行連続インターフェースでデータ/コマンド選択ピンを表示する. |
| 8 | CS | チップ選択ピン 低有効,高無効 |
| 9 | SCL | このピンは,シリアルインターフェースクロックとして使用されます |
|
10 |
SDA | SPIインターフェースの入力/出力ピン.データはSCL信号の上昇する端に固定されます. |
|
11 |
リセット |
この信号はデバイスをリセットし,チップを正しく初期化するために適用する必要があります.信号はアクティブローです. |
| 12 | GND | パワーグラウンド |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 供給電圧 (I/O) | VDD | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VDDIO | -0だった3 | 4.6 | V |
| 論理入力電圧 | VIN | -0だった3 | VDD+03 | V |
| 操作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | Tst | -30歳 | 80 | °C |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| LEDバックライトの電圧 | VbL | 2.9 | 3.0 | 3.1 | V |
| ロジックの供給電圧 | VDD | 2.5 | 2.8 | 3.3 | V |
| インターフェイス 動作電圧 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ゲートドライバ 高電圧 | VGH | 12 | - | 13 | V |
| ゲートドライバ 低電圧 | VGL | -11 | - | -8 | V |
| VDDの稼働電流 | IDD | - そうだ | 2 | 3 | mA |
| LEDバックライトの電流 | I bL について | 35 | 40 | 45 | mA |
| 亮度 | Lbr | 300 | 350 | - そうだ | cd/m2 |
| スリープモード VDD | について | - そうだ | 15 | 30 | uA |
| スリープモード VDDIO | お願いします | - そうだ | 5 | 10 | uA |
光学特性
| ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
視角 |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
レベル |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| コントラスト比 | CR | - | 25 oC | 900 | 1100 | - | - |
|
色CIE調整する |
ホワイト | X について | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| 赤色 | X について | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| 緑色 | X について | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| 青い | X について | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| 伝達力 (偏振器付き) | 4.4 | 4.9 |
% |
||||

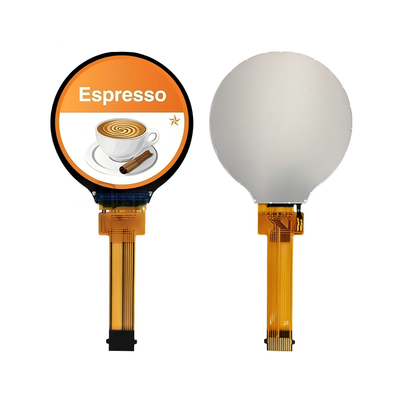

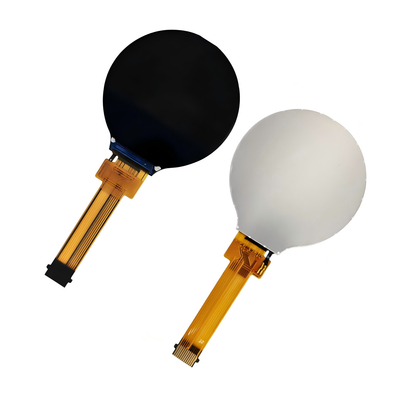

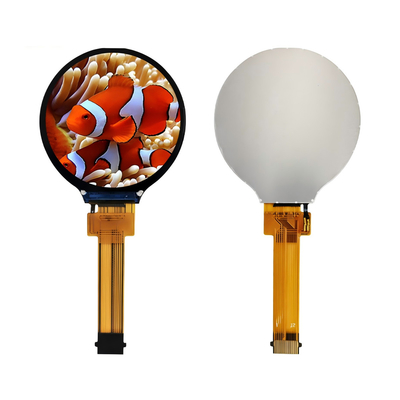

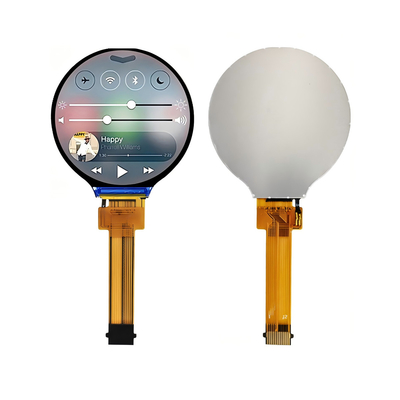

製品画像
